Nástěnný a závěsový výložník AW 15 FT
Obj. č. 6420664 | EAN 4012196207138
- Popis výrobku
-

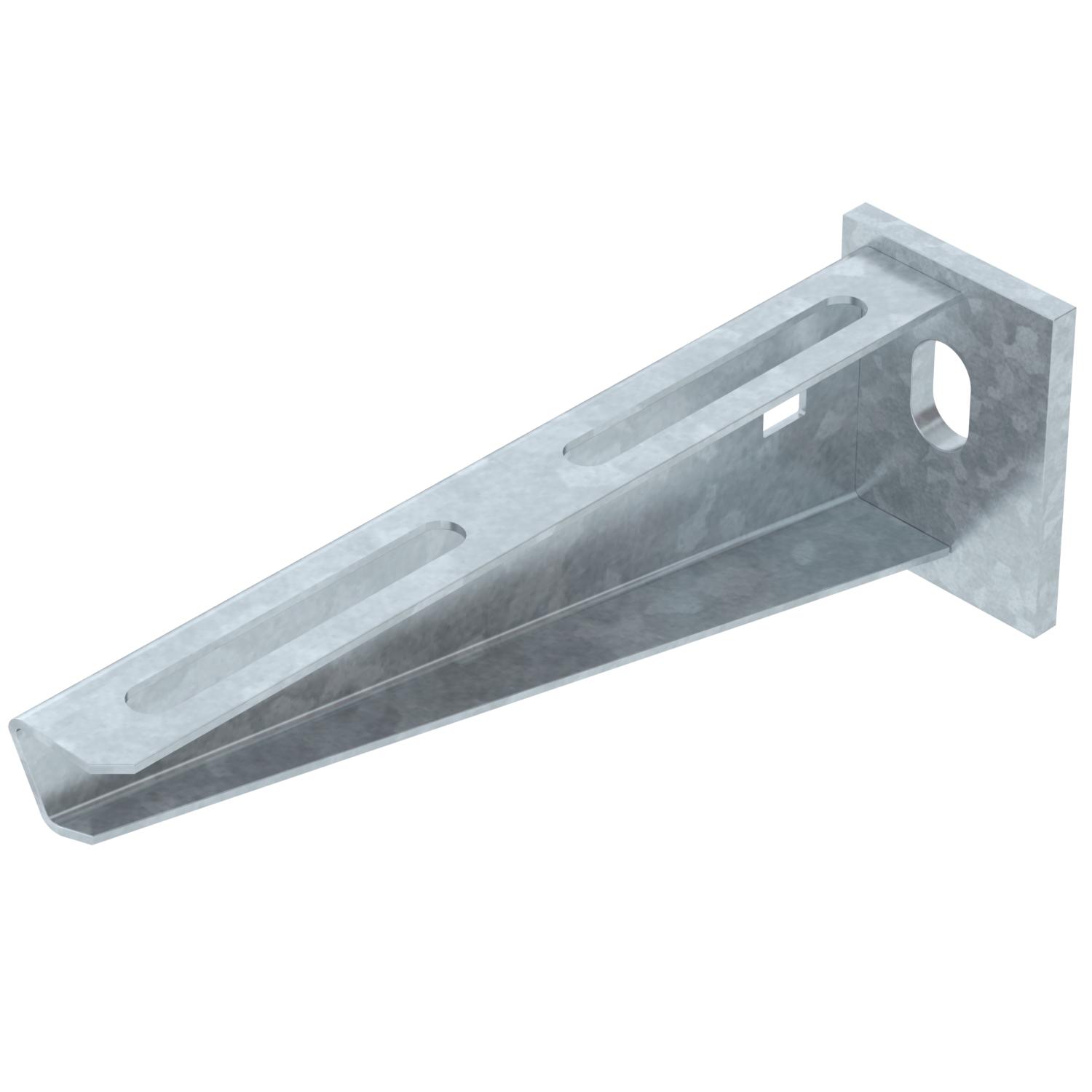

Popis výrobkuLehký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

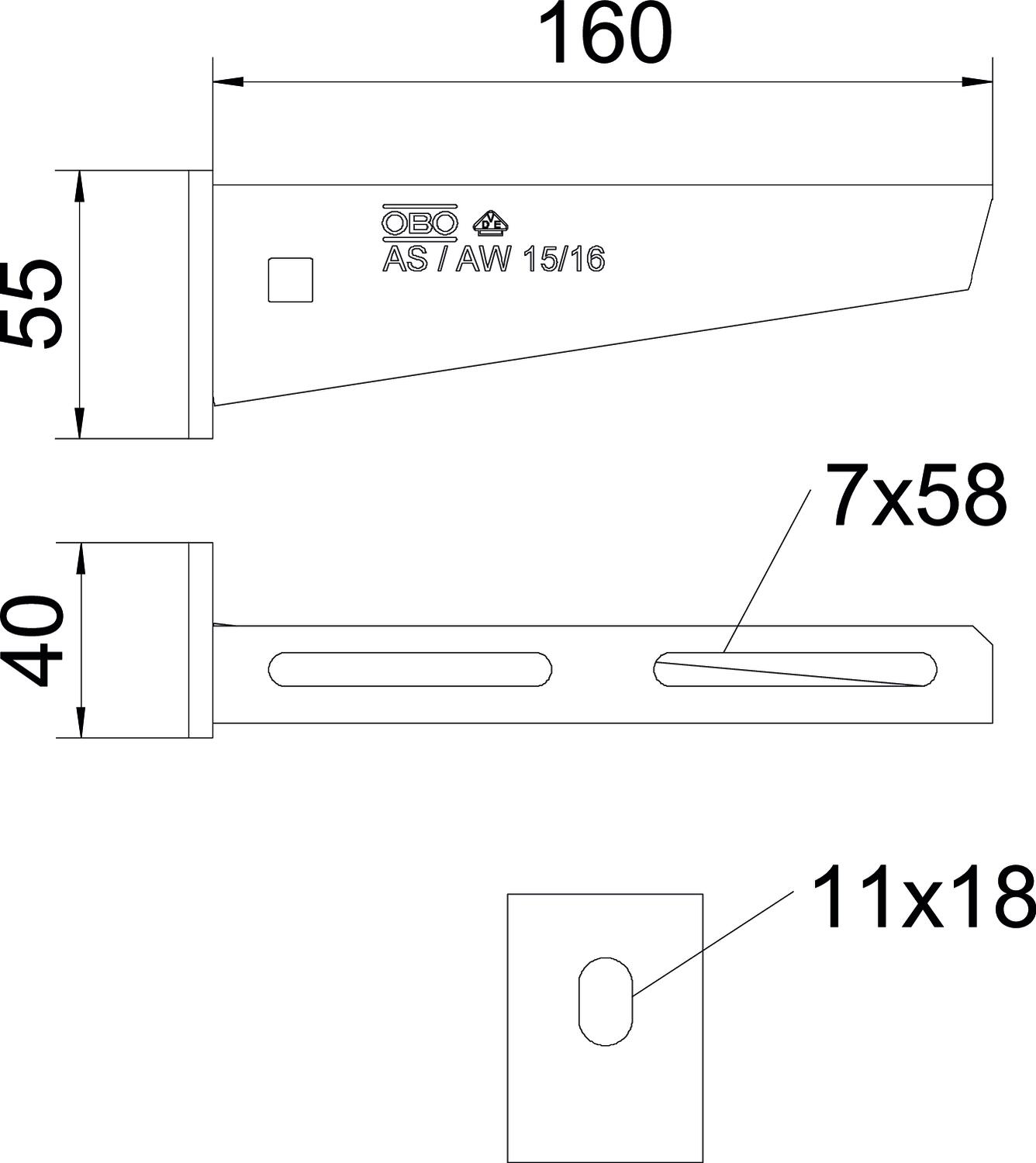

Barva pozinkováno Délka 40 mm F v kN 1,5 kN Maß W 160 mm Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 11 mm Rozměr B160mm Rozměr H 55 mm Rozměr A 40 mm Rozměr B 160 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 160 mm Šířka 6 in Výrobky EPD Ano Výška 2,17 in Výška 55 mm Zachování funkčnosti Ano Technické údaje
Zatěžovací diagram výložníku typu AW 15
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
