Nástěnný a závěsový výložník AW 15 FT
Obj. č. 6420710 | EAN 4012196207251
- Popis výrobku
-

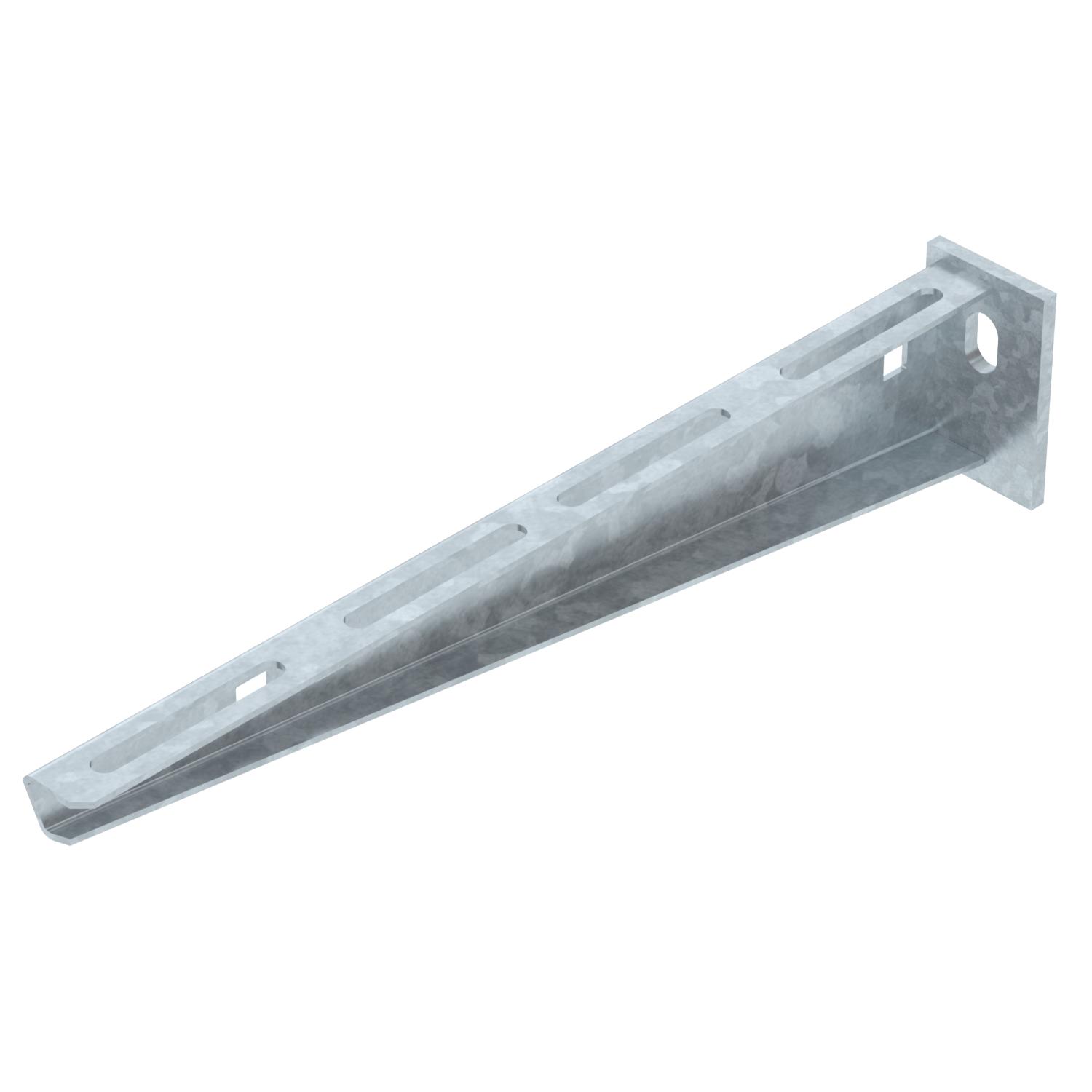

Popis výrobkuLehký nástěnný a závěsový výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

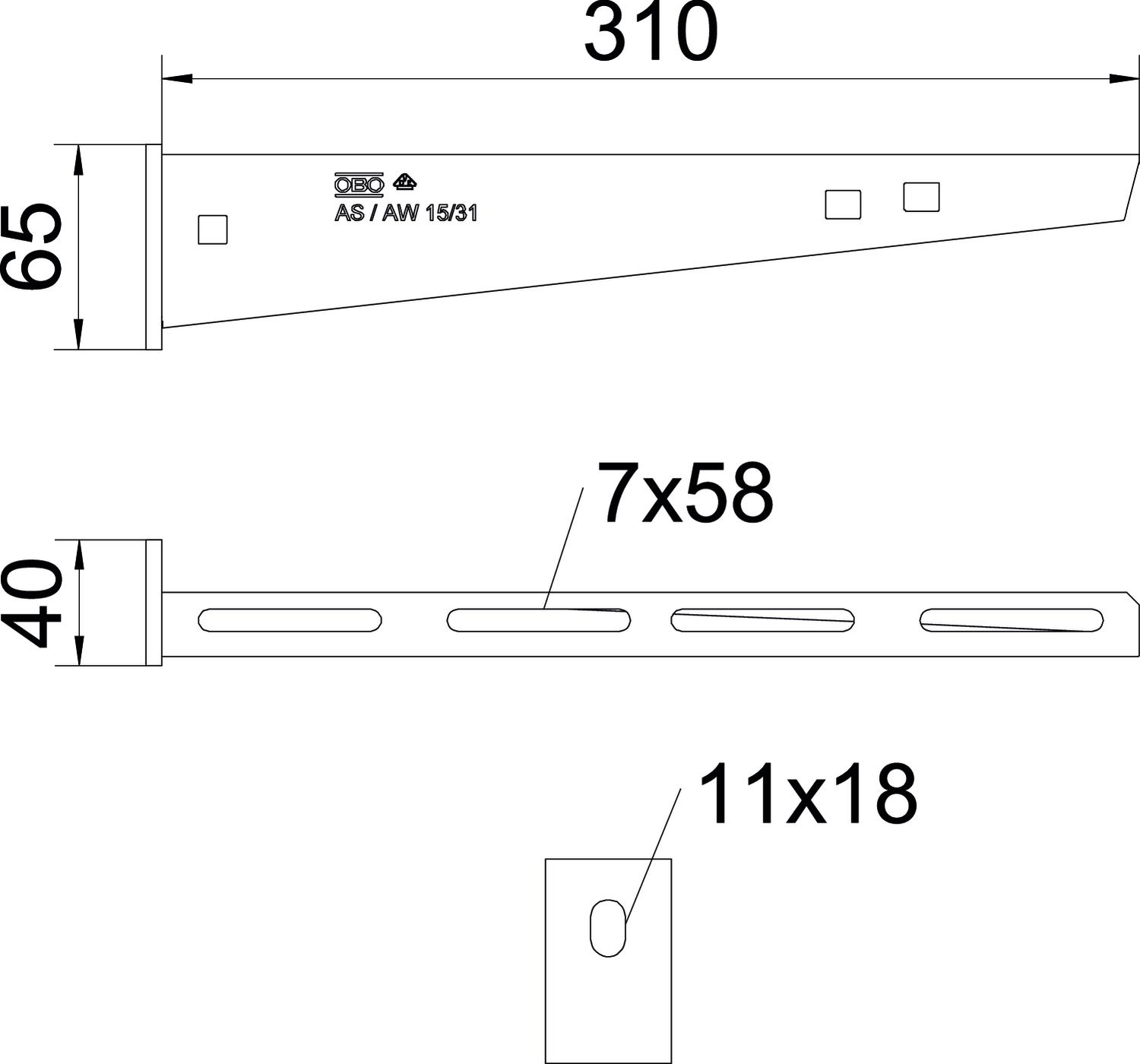

Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 0,9623 kg CO₂e / 1 Kus Délka 40 mm F v kN 1,5 kN Maß W 310 mm Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 11 mm Rozměr B310mm Rozměr H 65 mm Rozměr A 40 mm Rozměr B 310 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 310 mm Šířka 12 in Výrobky EPD Ano Výška 65 mm Výška 2,56 in Zachování funkčnosti Ano Technické údaje
Zatěžovací diagram výložníku typu AW 15
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
