Nástěnný a závěsový výložník MWAM 12
Obj. č. 6424550 | EAN 4012195438526
- Popis výrobku
-
Popis výrobkuLehký nástěnný a závěsný výložník včetně rychlého upevnění s dosedací plochou vytvořenou zahnutím, pro použití s kabelovými žlaby typu RKSM.
-
- Technické údaje
-
Technické údaje
Barva pozinkováno CO₂ stopa (GWP) od kolébky po bránu 0,4273 kg CO₂e / 1 Kus Délka 32,5 mm F v kN 1,2 kN Maß W 110 mm Materiál Ocel Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení Nástěnný a závěsný výložník Průměr otvoru 11 mm Rozměr B110mm Rozměr H 53 mm Rozměr A 32,5 mm Rozměr B 110 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 110 mm Šířka 4 in Výška 2,09 in Výška 53 mm Zachování funkčnosti Ne Technické údaje

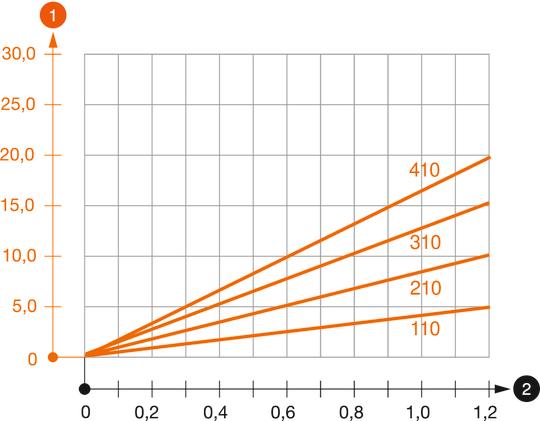

Zatěžovací diagram výložníku typu MWAM 12
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.

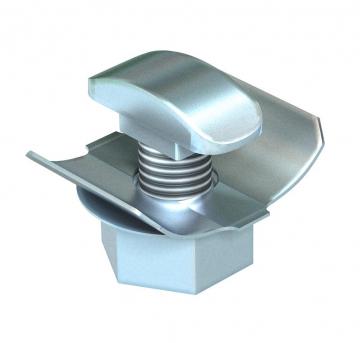

Rychloupínací šroub
FCM F 6424548 50 Kus - Ke stažení
-
Datový list MWAM 12 11 FS / 6424550 , 0.24MB , pdfEU prohlášení o shodě MWAM 12 11 FS / 6424550 , 0.13MB , pdfUK - Prohlášení shody MWAM 12 11 FS / 6424550 , 0.09MB , pdfREACH Prohlášení o shodě MWAM 12 11 FS / 6424550 , 0.27MB , pdfRoHS Prohlášení o shodě MWAM 12 11 FS / 6424550 , 0.20MB , pdfSchvalovací značka Povolení značky VDE – závěsy a výložníky , 0.12MB , pdfPomůcka pro výběr Selection aid cable trays, screwable , 2.17MB , pdfPomůcka pro výběr Selection aid for cable trays, Magic , 0.23MB , pdfNávod k montáži Návod k montáži systémů profilů U , 1.76MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
