Nástěnný výložník AW 80
Obj. č. 6417795 | EAN 4012196203598
- Popis výrobku
-

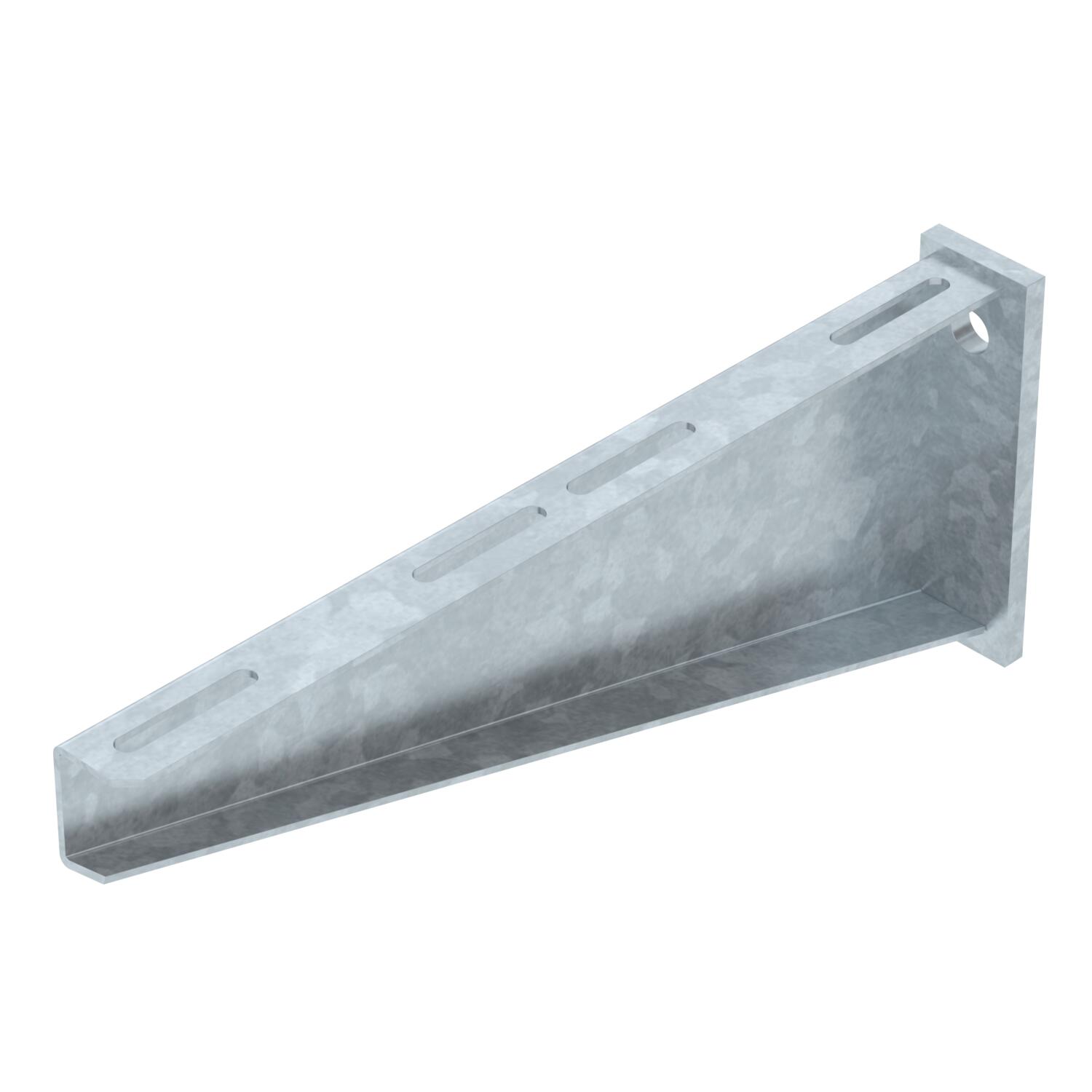

Popis výrobkuTěžký nástěnný výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

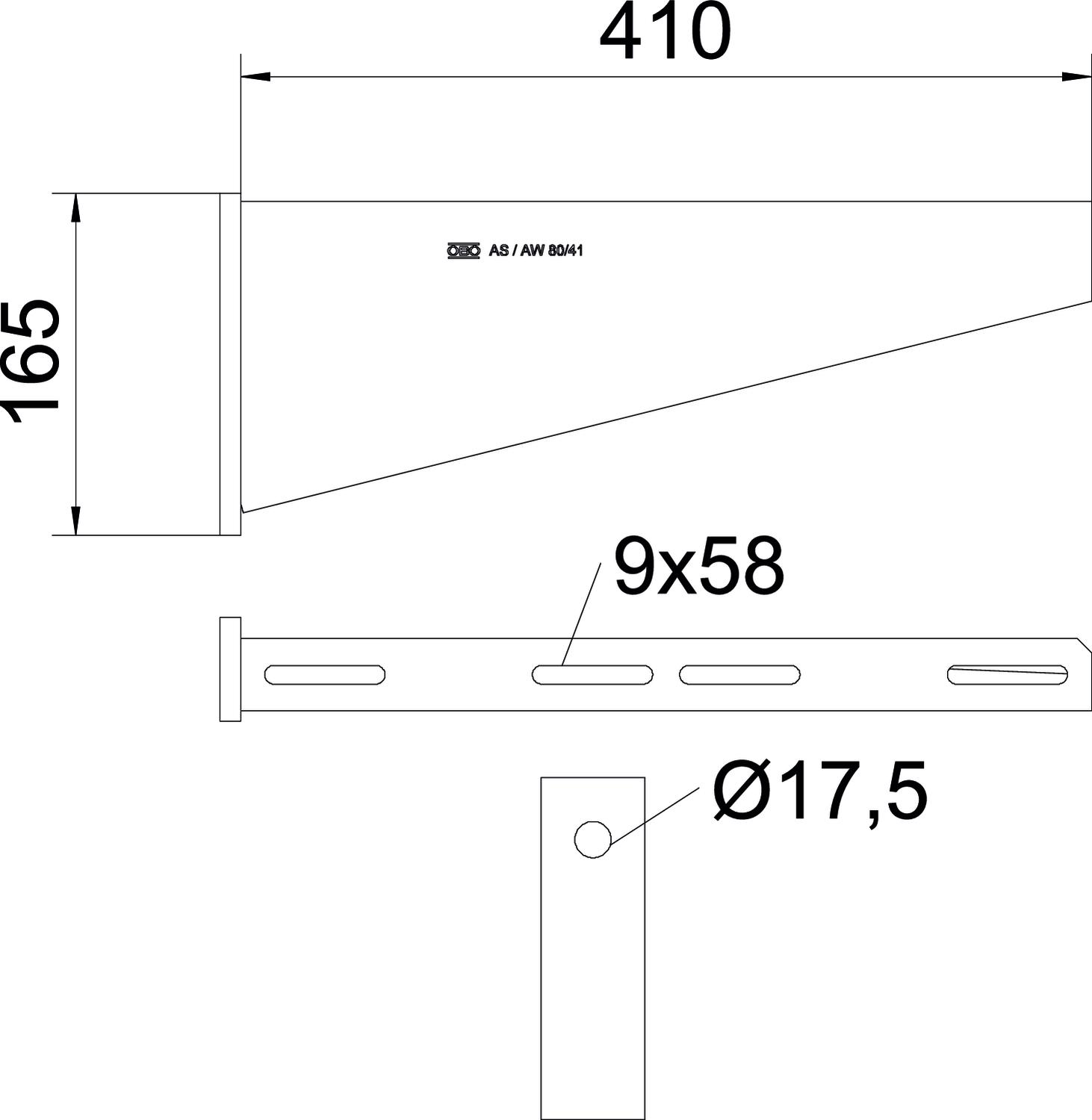

Barva modrobílá Délka 50 mm F v kN 8 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 17,5 mm Rozměr B410mm Rozměr H 165 mm Rozměr A 50 mm Rozměr B 410 mm Rozměr L 410 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 410 mm Výška 165 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku typu AW 80
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
