Nástěnný výložník AW 80
Obj. č. 6417817 | EAN 4012196203659
- Popis výrobku
-

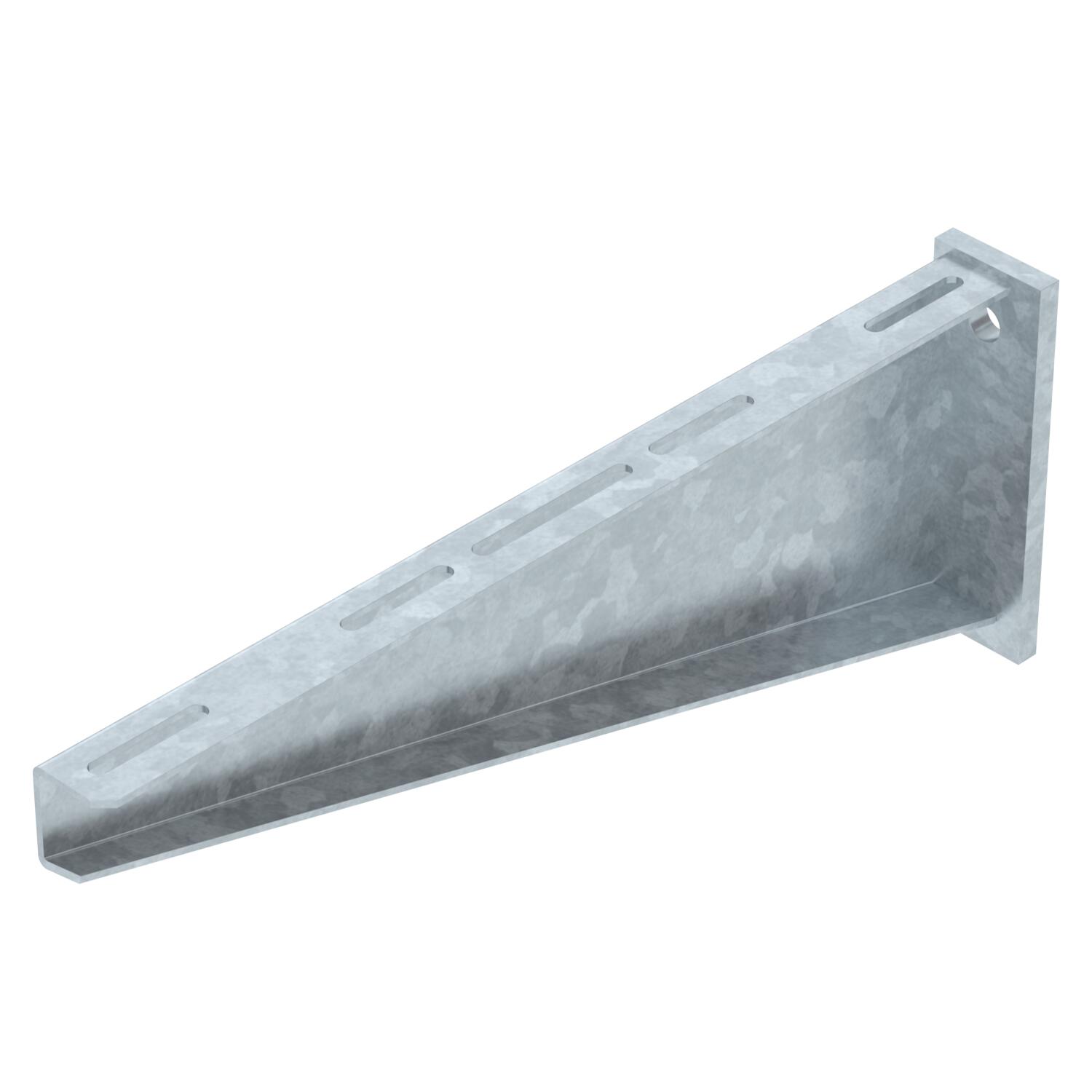

Popis výrobkuTěžký nástěnný výložník s navařenou základovou deskou.
-
- Technické údaje
-
Technické údaje

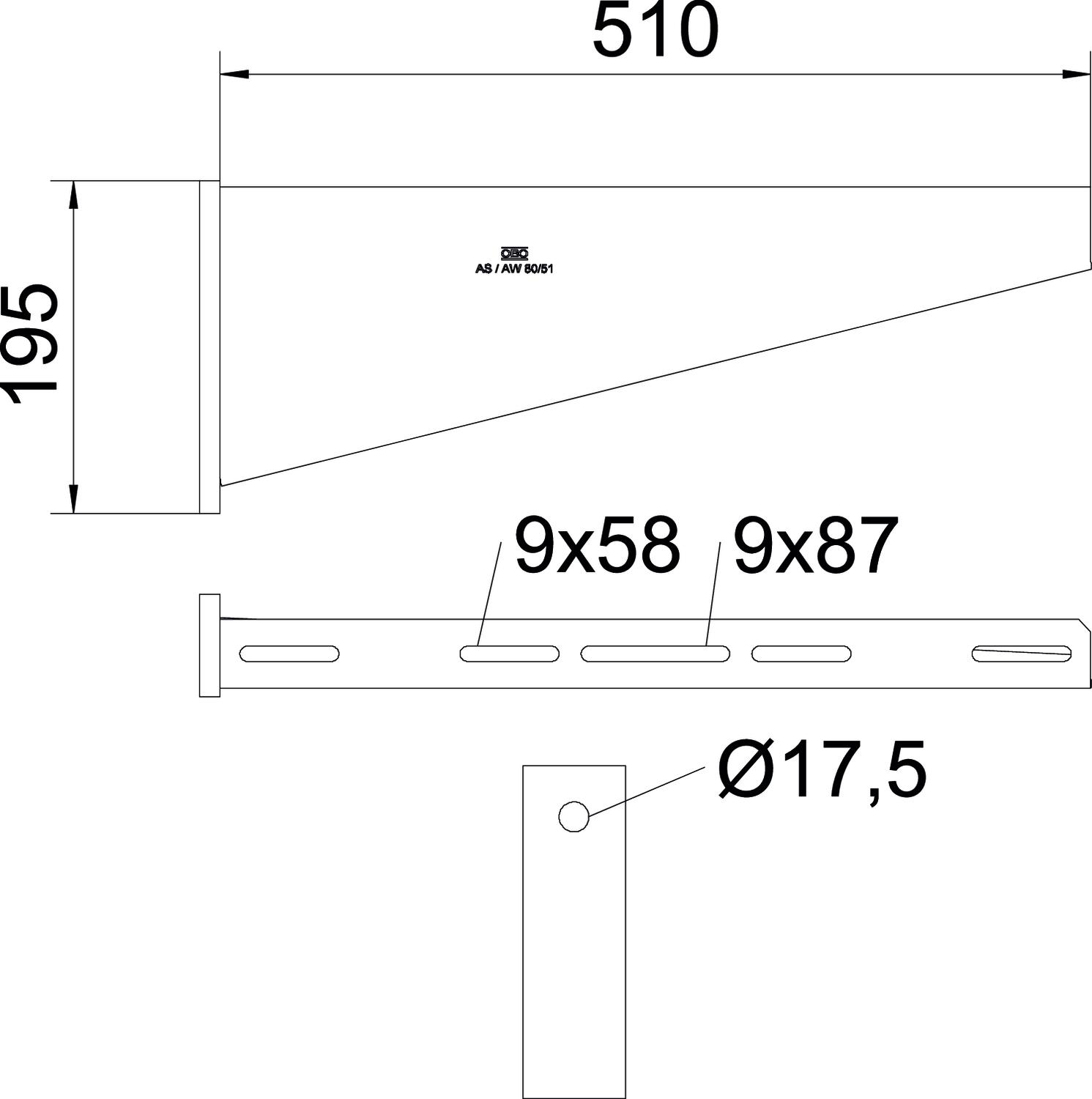

Barva modrobílá Délka 60 mm F v kN 8 kN Materiál Ocel Nerezová ocel, mořená Ne Povrch žárově zinkováno ponorem Provedení Nástěnný a závěsný výložník Průměr otvoru 17,5 mm Rozměr B510mm Rozměr H 195 mm Rozměr A 60 mm Rozměr B 510 mm Rozměr L 510 mm Rozsah úhlu, max. 90 mm Rozsah úhlu, min. 90 mm Šířka 510 mm Výška 195 mm Zachování funkčnosti Ne Technické údaje
Zatěžovací diagram výložníku typu AW 80
-
Průhyb konce výložníku při dovoleném zatížení výložníku
-
Přípustné zatížení výložníku v kN bez zatížení člověkem
-
Křivka zatížení s délkami výložníků v mm
-
- Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list AW 80 51 FT / 6417817 , 0.22MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě AW 80 51 FT / 6417817 , 0.15MB , pdfREACH Prohlášení o shodě AW 80 51 FT / 6417817 , 0.12MB , pdfRoHS Prohlášení o shodě AW 80 51 FT / 6417817 , 0.13MB , pdfSchvalovací značka Povolení značky VDE – závěsy a výložníky , 0.12MB , pdfProhlášení o ochraně životního prostředí Umweltproduktdeklaration (EPD) , 1.48MB , pdfNávod k montáži Návod k montáži systémů profilů U , 0.04MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdf
