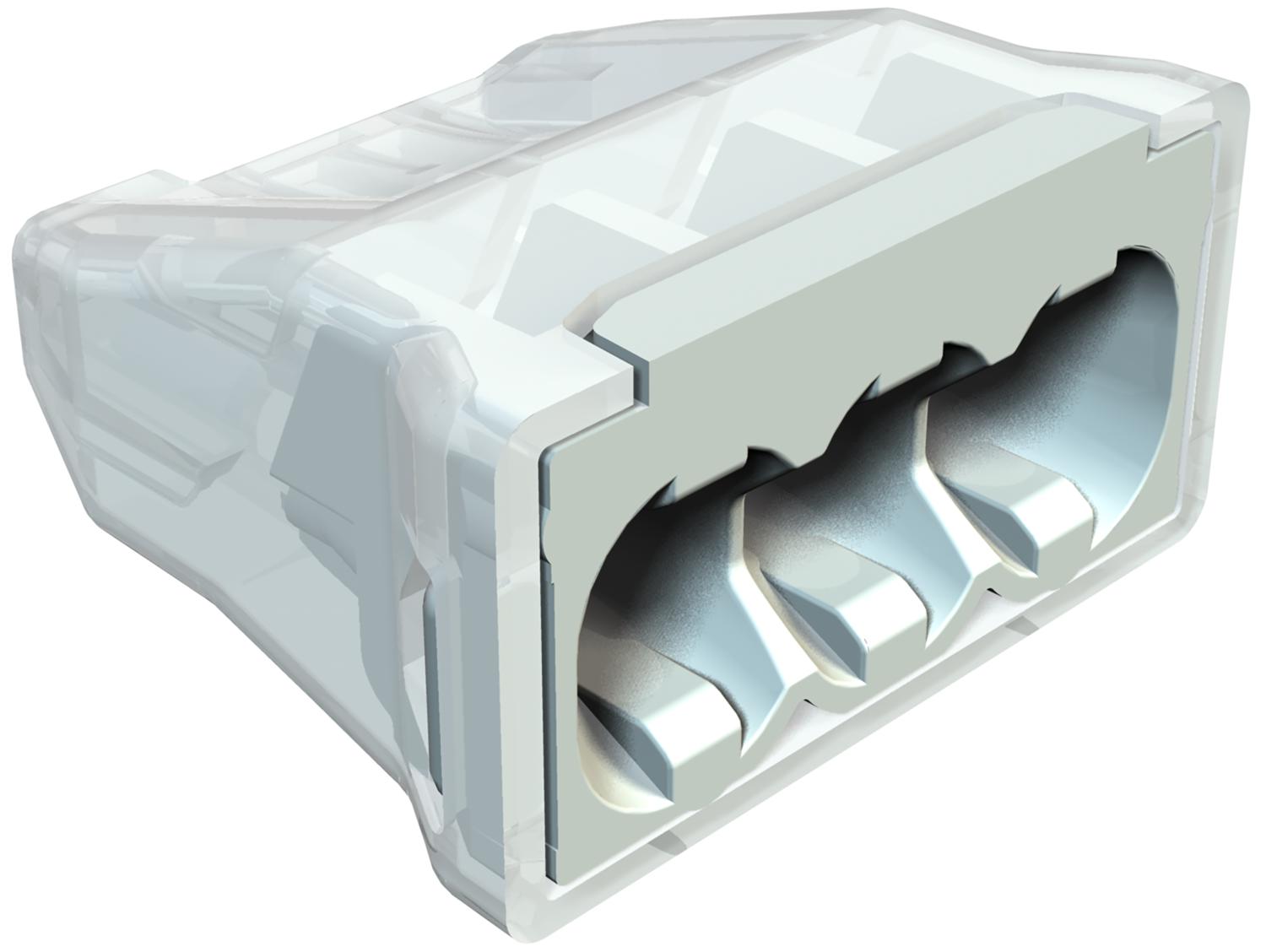

Násuvná svorka, 3pól.
Obj. č. 2054485 | EAN 4012195879916
- Popis výrobku
-
Popis výrobkuOtestovány dle normy EN 60998
Bezšroubová svorka ke spojení plných vodičů.
Jmenovitý průřez:
3 × 0,5–2,5 mm² plné vodiče
3 × 1,5–2,5 mm² pevné laněné vodiče
Jmenovité napětí 450 V
Jmenovitý proud 24 A
Délka odizolování: 8–9 mm
Zkušební otvor: fázová zkoušečka a zkušební kolík (max. Ø 2 mm)
Maximální teplota okolí podle EN 60998: -5 až +90 °C.
-
- Technické údaje
-
Technické údaje

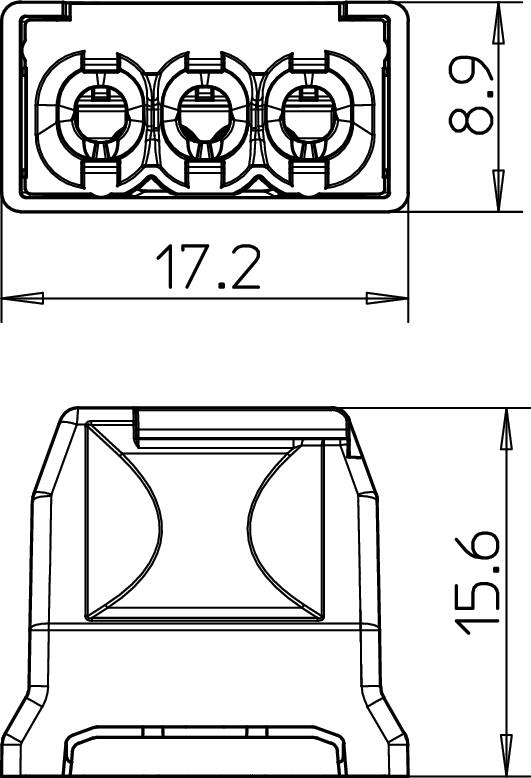

Barva světle šedá; RAL 7035 Délka 17,2 mm Jmenovité napětí 450 V Jmenovitý proud 24 A Jmenovitý průřez, max. 2,5 mm² Jmenovitý průřez, min. 0,5 mm² Materiál Polyamid odolné proti šíření plamene podle VDE 0471 / DIN 695 část 2-1, zkušební teplota 850 °C Počet pólů 3 Počet svorkových míst 3 Připojitelný průřez plného vodiče, max. 2,5 mm² Připojitelný průřez plného vodiče, min. 0,5 mm² Připojitelný průřez vícedrátového vodiče, max. 2,5 mm² Připojitelný průřez vícedrátového vodiče, min. 1,5 mm² průřez 3 × 0,5–2,5 mm² plné vodiče 3 × 1,5–2,5 mm² pevné laněné vodiče mm² Rozměr 3x2,5mm² S ovládacími páčkami Ne Šířka 15,6 mm Teplotní rozsah použití, max. 90 °C Teplotní rozsah použití, min. -5 °C Vhodné pro flexibilní vodiče Ne Vhodné pro masivní vodiče Ne Vhodné pro vícedrátové vodiče Ano Výška 8,9 mm - Všechny typy
- Ke stažení
-
Datový list 61 325 LGR / 2054485 , 0.35MB , pdfEU prohlášení o shodě 61 325 LGR / 2054485 , 0.05MB , pdfREACH Prohlášení o shodě 61 325 LGR / 2054485 , 0.12MB , pdfRoHS Prohlášení o shodě 61 325 LGR / 2054485 , 0.12MB , pdf
