Násuvné těsnění EDK, světle šedé 5 | 25 | M32 | světle šedá; RAL 7035

morepic-1

morepic-2

Násuvné těsnění EDK, světle šedé

Obj. č. 2011646 | EAN 4012195246978

Obj. č. / Typ

Pro průměr min.	5 mm

Pro průměr max.

Velikost

Barva

Popis výrobku

Popis výrobku

Násuvné těsnění lze odpovídajícím vyříznutím přizpůsobit příslušnému průměru kabelu.

Technické údaje

Technické údaje

Barva	světle šedá; RAL 7035
Bez obsahu halogenů	Ano
Dimension D4	14 mm
Jmenovitý průměr	32 mm
Materiál	Termoplastický elastomer
Pro průměr max.	25 mm
Pro průměr min.	5 mm
Pro tloušťku stěny max.	2,2
Pro tloušťku stěny min.	2,2
Provedení	možnost odříznutí

Rozměr	Ø32/5-25
Rozměr D1	36,4 mm
Rozměr D2	32,3 mm
Rozměr D3	5 mm
Rozměr D5	15 mm
Rozměr A	2,2 mm
Rozměr L	11,4 mm
Stupeň krytí	IP55
Velikost	M32

Všechny typy

Všechny typy

Typ	Pro průměr min.	Pro průměr max.	Velikost	Barva	Obj. č.	Množství	Nejm. prod. jedn.
EDK 25 LGR	5 mm	20 mm	M25	světle šedá; RAL 7035	2011638	Kus	100 Kus
EDK 32 LGR	5 mm	25 mm	M32	světle šedá; RAL 7035	2011646	Kus	50 Kus
EDK 40 LGR	5 mm	32 mm	M40	světle šedá; RAL 7035	2011654	Kus	25 Kus
EDK 40 RW	5 mm	32 mm	M40	čistě bílá; RAL 9010	2011700	Kus	25 Kus

Ke stažení

Datový list EDK 32 LGR / 2011646 , 0.18MB , pdf

Katalog Connection and routing systems , 40.76MB , pdf

Výrobková grafika EDK 32 LGR / 2011646, 62.05 kB, jpg

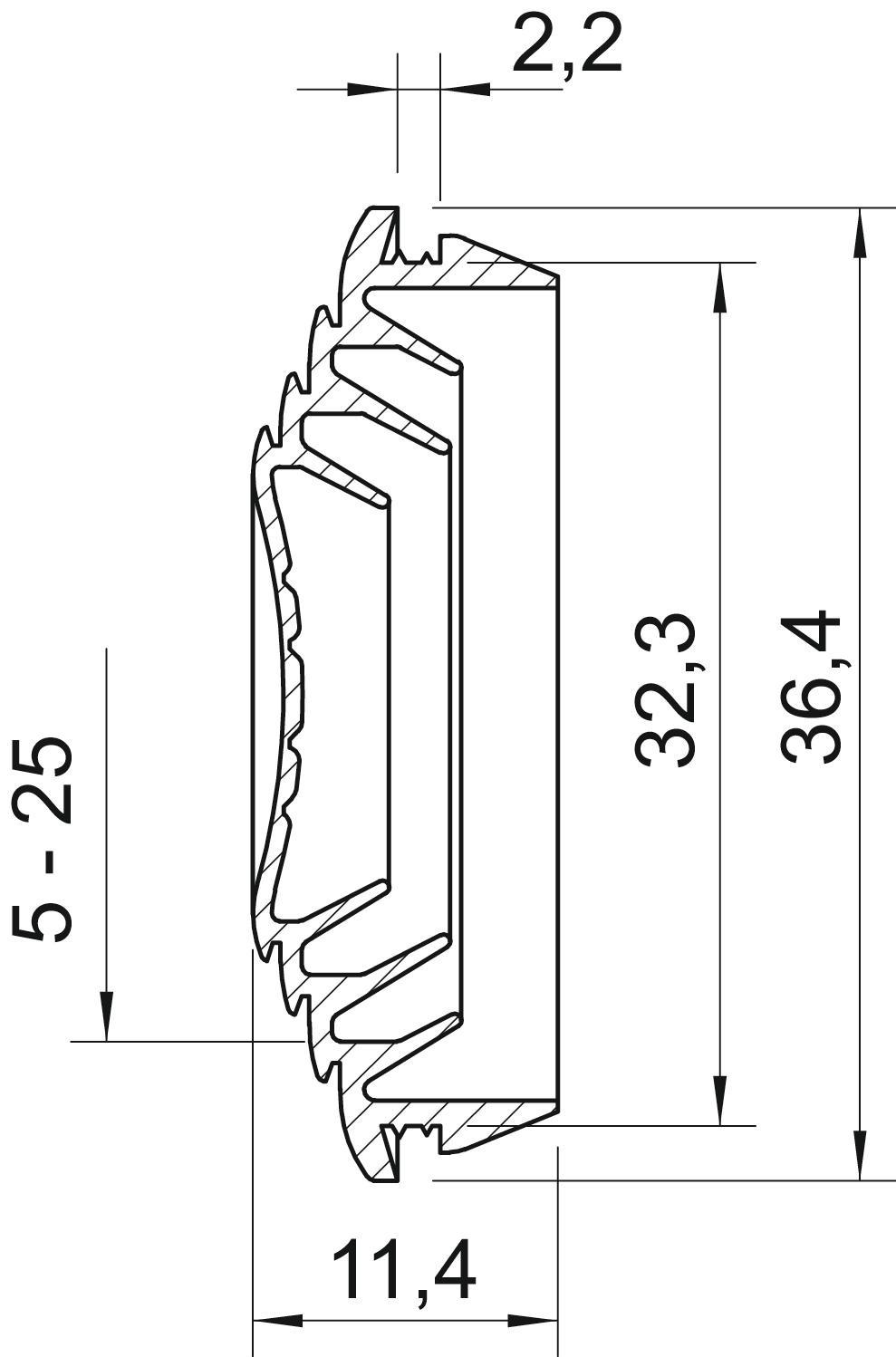

Rozměrový výkres EDK 32 LGR / 2011646, 74.46 kB, jpg

EDK 32 LGR / 2011646
