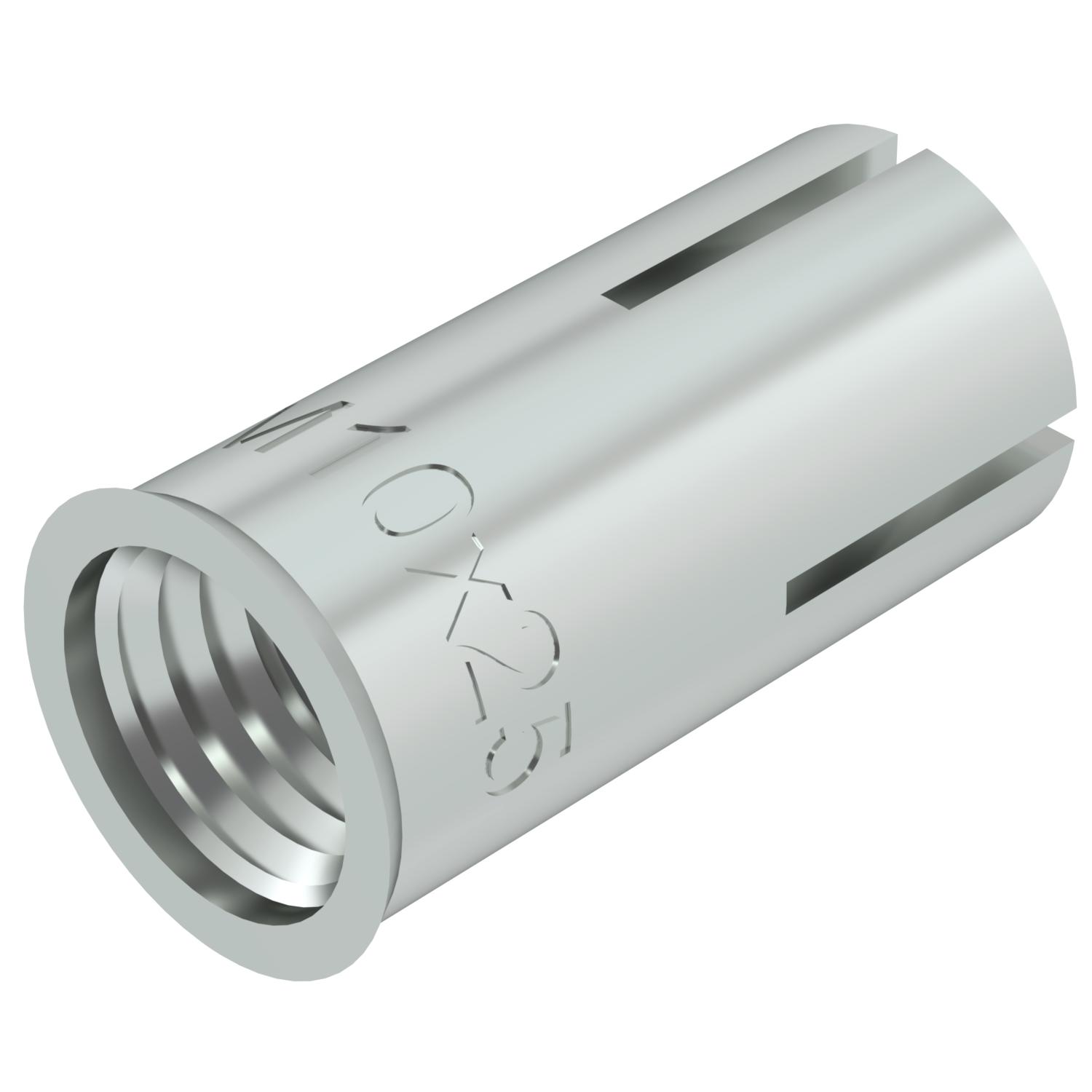

Natloukací kotva, provedení s límcem
Obj. č. 3492022 | EAN 4012196709625
- Popis výrobku
-
Popis výrobkuNatloukací kotva pro jednotlivé upevnění nenosných systémů v betonu bez trhlin a k vícenásobnému upevnění v betonu s trhlinami i bez nich.
Testováno pro požární ochranu, třída požární odolnosti R 120 podle Evropského technického schválení ETA-02/0020 (opt. 7) a Evropského technického schválení ETA-05/0116.
Montáž pomocí značkovacího a rozevíracího nástroje.
-
- Technické údaje
-
Technické údaje

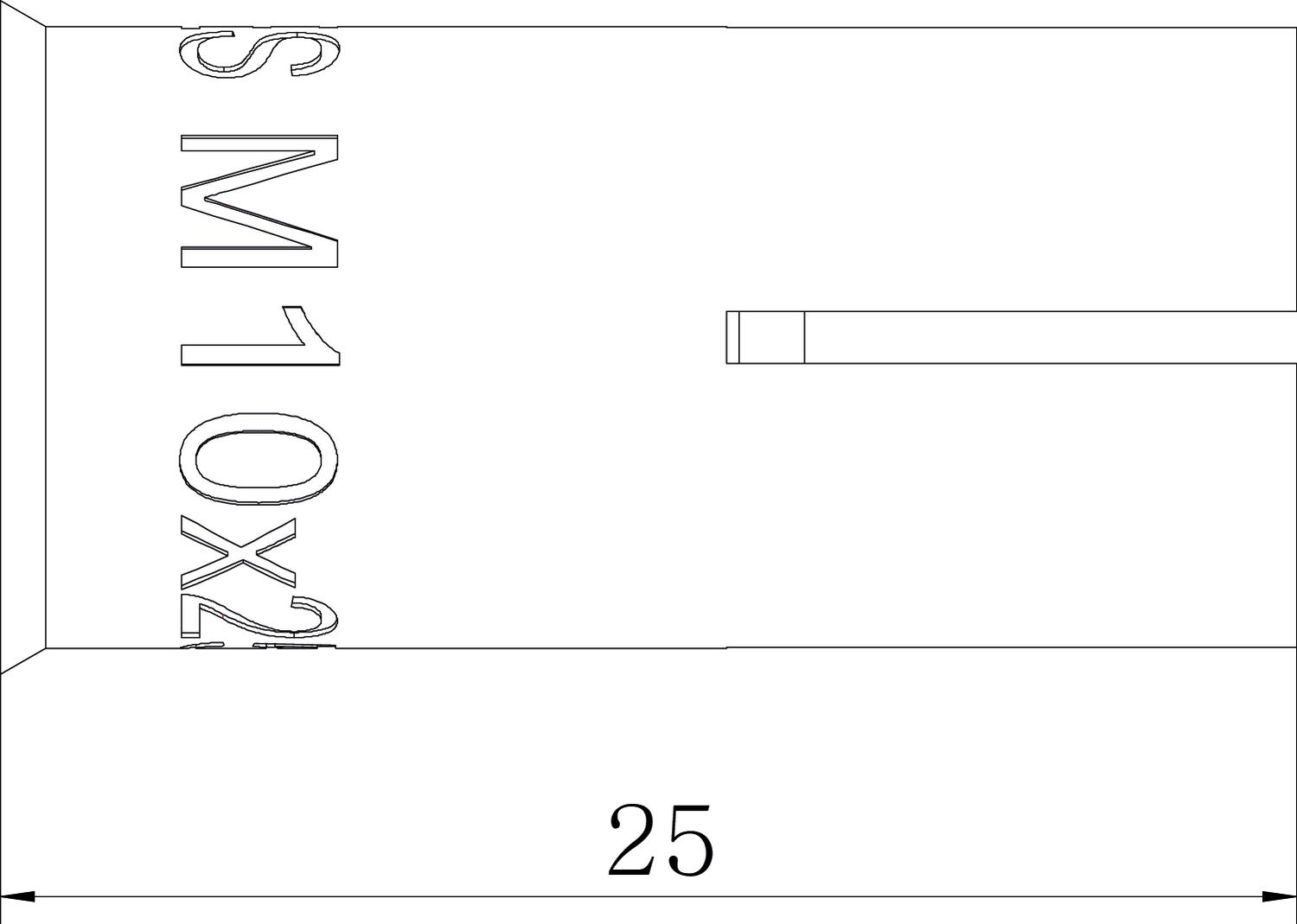

Atesty k dispozici Ano Barva modrobílá Délka 25 mm Dovolený zatěžovací rozsah tahové zóny 2,1 Hloubka vrtaného otvoru 25 mm Hloubka zašroubování, max. 12 mm Hloubka zašroubování, min. 10 mm Materiál Ocel Metrický závit 10 Povrch Galvanicky pozinkováno Provedení Úder Průměr vrtaného otvoru, min. 12 mm Rozměr 10x25 Rozměr L 25 mm Samovrtný Ne Upevňovací přípravek ostatní Vhodné pro materiál Beton Závit M10 Způsob montáže hmoždinky, kotvy Montáž se zasunutím kotvy předem - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list ES M 10x25 / 3492022 , 0.17MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě ES M 10x25 / 3492022 , 0.30MB , pdfPotvrzení o registraci Evropské technické schválení pro jednoduché upevnění natloukací kotvy E, ES , 2.59MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži kotvy do dutých stropů Easy , 0.98MB , pdfNávod k montáži Návod k montáži natloukací kotvy E , 0.98MB , pdf
