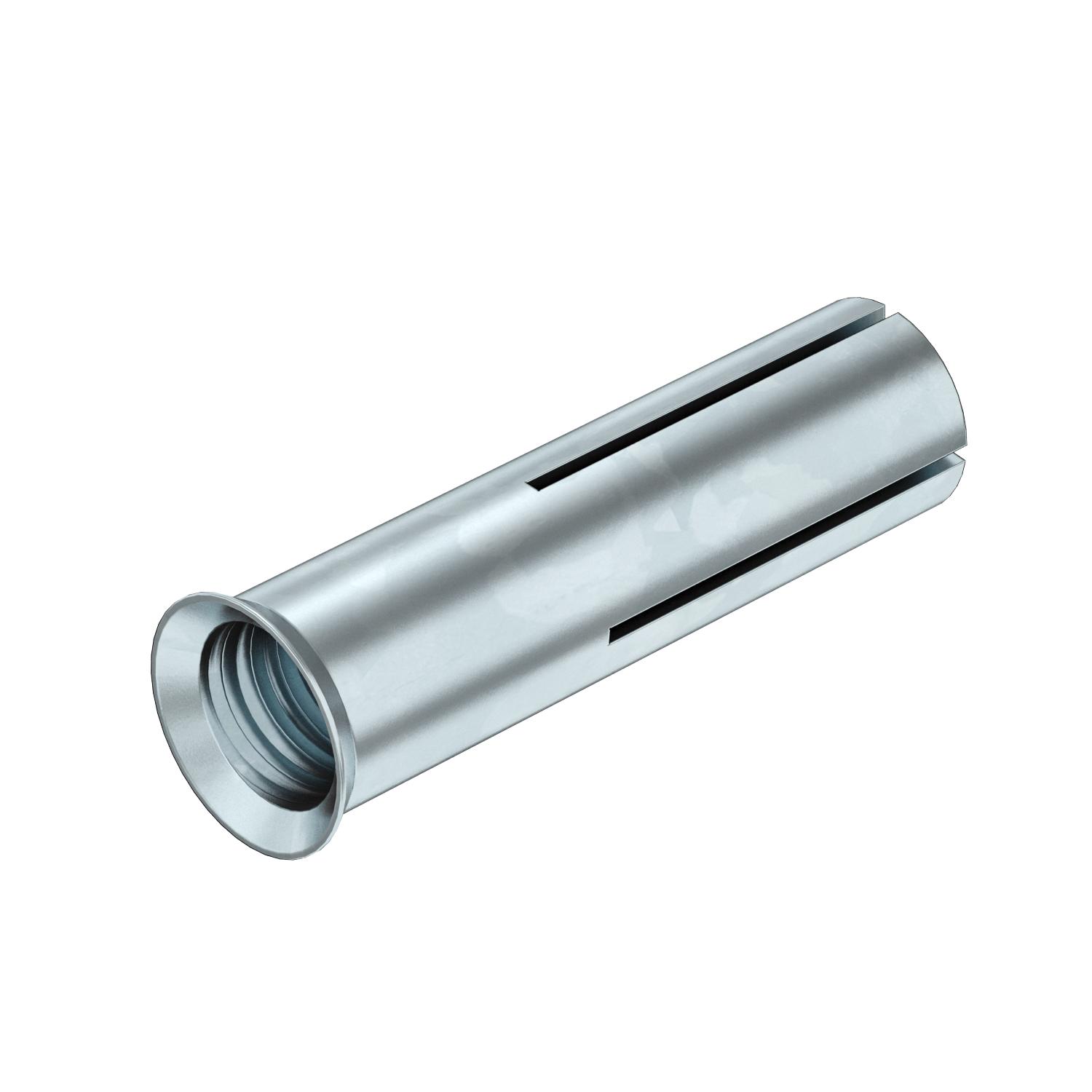

Natloukací kotva, provedení s límcem
Obj. č. 3492023 | EAN 4012196395934
- Popis výrobku
-
Popis výrobkuNatloukací kotva pro jednotlivé upevnění nenosných systémů v betonu bez trhlin a k vícenásobnému upevnění v betonu s trhlinami i bez nich.
Testováno pro požární ochranu, třída požární odolnosti R 120 podle Evropského technického schválení ETA-02/0020 (opt. 7) a Evropského technického schválení ETA-05/0116.
Montáž pomocí značkovacího a rozevíracího nástroje.
-
- Technické údaje
-
Technické údaje

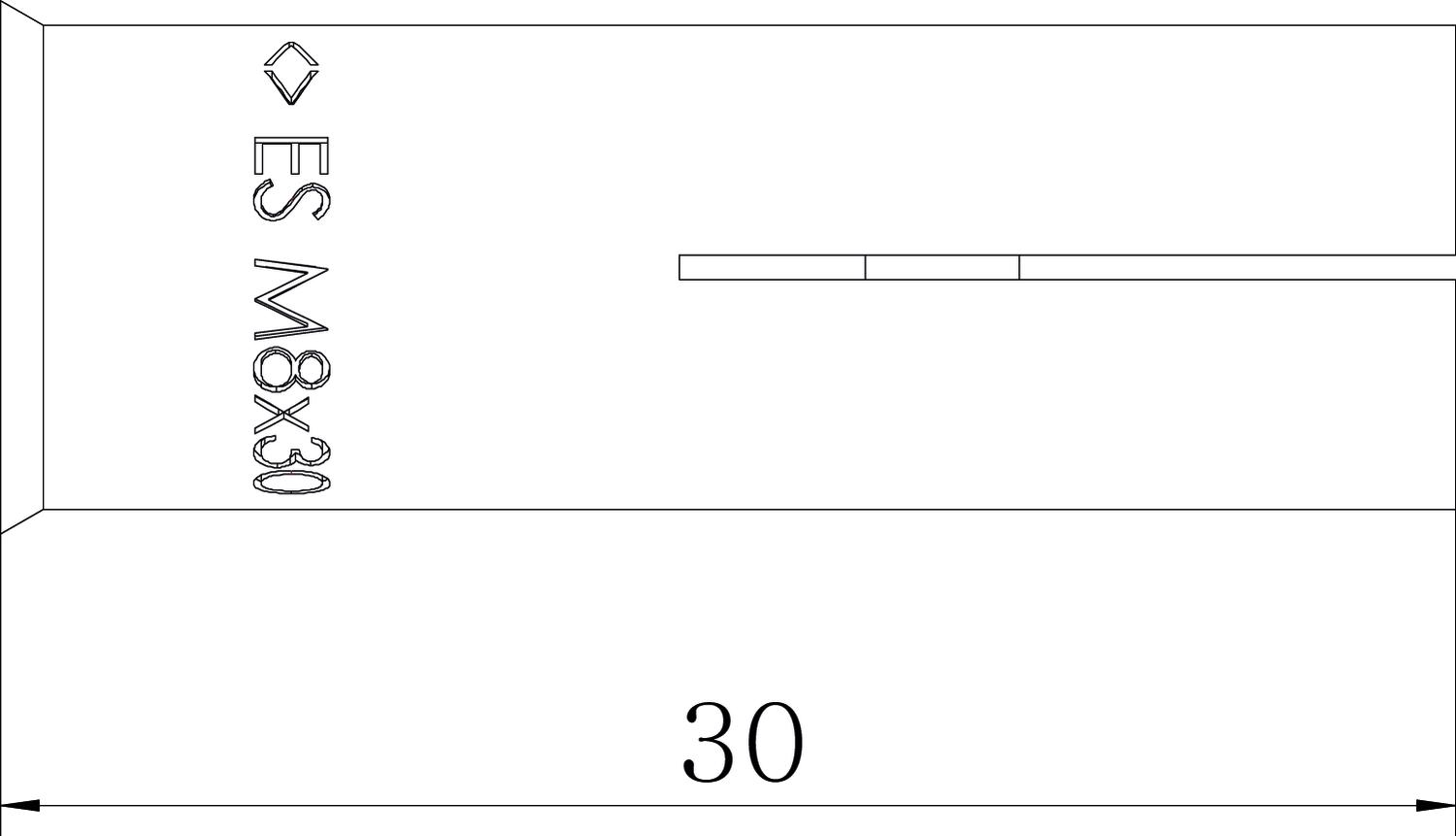

Atesty k dispozici Ano Barva modrobílá Délka 30 mm Dovolený zatěžovací rozsah tahové zóny 1,7 Hloubka vrtaného otvoru 30 mm Hloubka zašroubování, max. 13 mm Hloubka zašroubování, min. 9 mm Materiál Ocel Metrický závit 8 Povrch Galvanicky pozinkováno Provedení Úder Průměr vrtaného otvoru, min. 10 mm Rozměr 8x30 Rozměr L 30 mm Samovrtný Ne Upevňovací přípravek ostatní Vhodné pro materiál Beton Závit M8 Způsob montáže hmoždinky, kotvy Montáž se zasunutím kotvy předem - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list ES M 8x30 / 3492023 , 0.16MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě ES M 8x30 / 3492023 , 0.30MB , pdfPotvrzení o registraci Evropské technické schválení pro jednoduché upevnění natloukací kotvy E, ES , 2.59MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži kotvy do dutých stropů Easy , 0.98MB , pdfNávod k montáži Návod k montáži natloukací kotvy E , 0.98MB , pdf
