Natloukací kotva, provedení s límcem 40 | M10 | 2

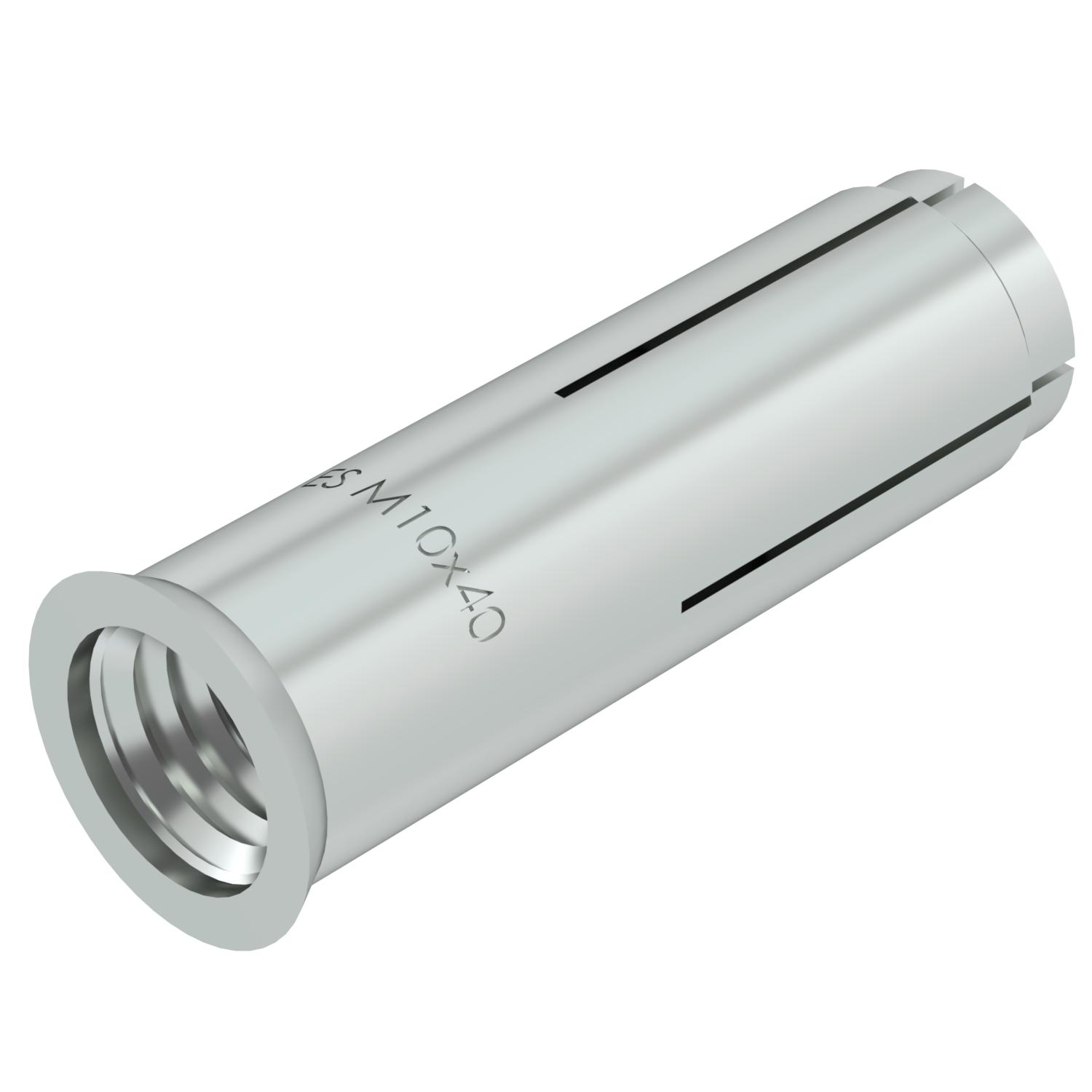

Natloukací kotva, provedení s límcem

Obj. č. 3492024 | EAN 4012196709656

Obj. č. / Typ

Délka

Závit

Dovolený zatěžovací rozsah tahové zóny

Popis výrobku

Popis výrobku

Natloukací kotva pro jednotlivé upevnění nenosných systémů v betonu bez trhlin a k vícenásobnému upevnění v betonu s trhlinami i bez nich.

Testováno pro požární ochranu, třída požární odolnosti R 120 podle Evropského technického schválení ETA-02/0020 (opt. 7) a Evropského technického schválení ETA-05/0116.

Montáž pomocí značkovacího a rozevíracího nástroje.

Technické údaje

Technické údaje

Atesty k dispozici	Ano
Barva	modrobílá

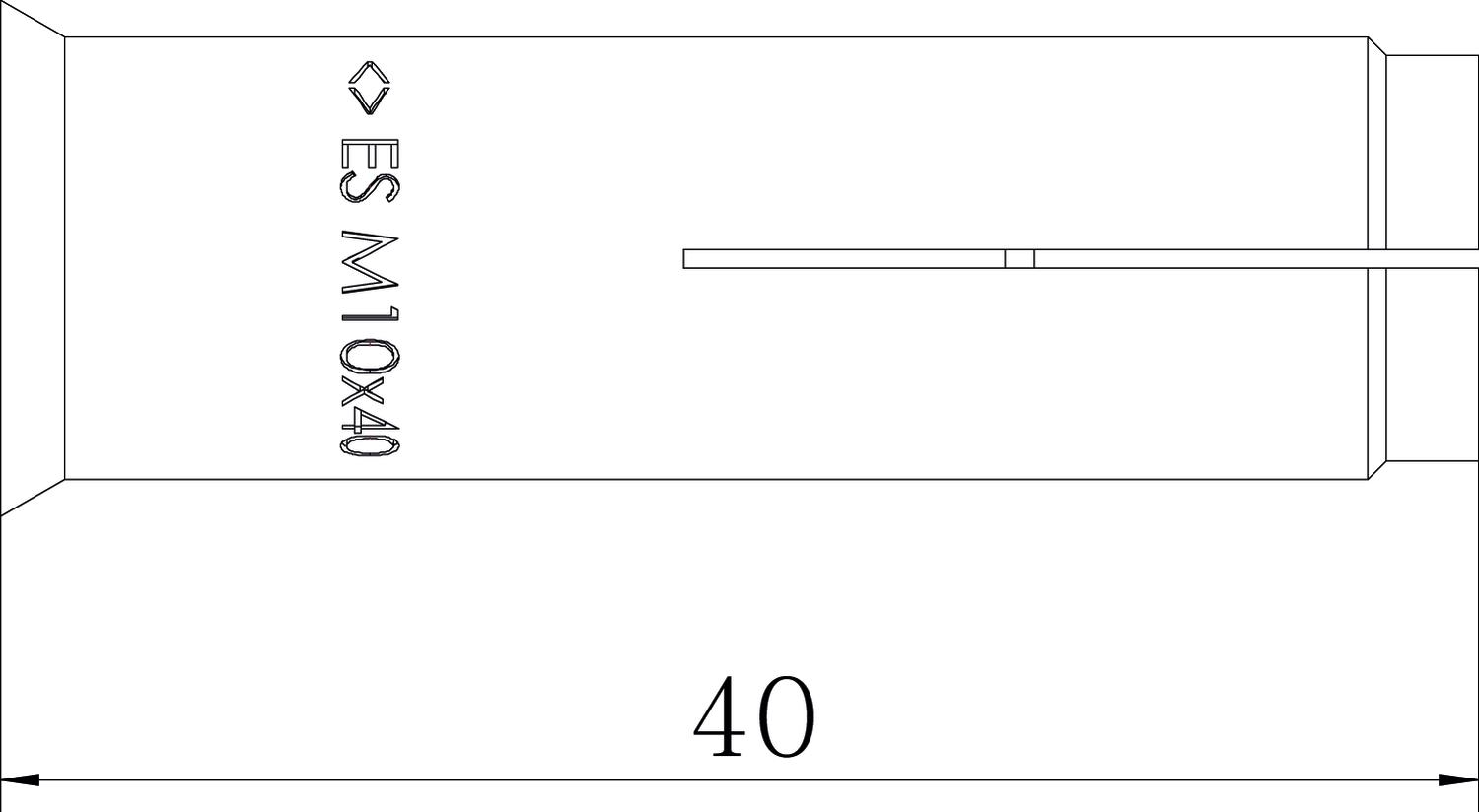

Délka	40 mm
Dovolený zatěžovací rozsah tahové zóny	2
Hloubka vrtaného otvoru	40 mm
Hloubka zašroubování, max.	15 mm
Hloubka zašroubování, min.	11 mm
Materiál	Ocel
Metrický závit	10
Povrch	Galvanicky pozinkováno

Provedení	Úder
Průměr vrtaného otvoru, min.	12 mm
Rozměr	10x40
Rozměr L	40 mm
Samovrtný	Ne
Upevňovací přípravek	ostatní
Vhodné pro materiál	Beton
Závit	M10
Způsob montáže hmoždinky, kotvy	Montáž se zasunutím kotvy předem

Všechny typy

Všechny typy

Typ	Délka	Závit	Dovolený zatěžovací rozsah tahové zóny	Obj. č.	Množství	Nejm. prod. jedn.
ES M 6x25	25 mm	M6	1,7	3492018	Kus	100 Kus
ES M 8x25	25 mm	M8	1,9	3492020	Kus	100 Kus
ES M 10x25	25 mm	M10	2,1	3492022	Kus	50 Kus
ES M 8x30	30 mm	M8	1,7	3492023	Kus	100 Kus
ES M 10x40	40 mm	M10	2	3492024	Kus	50 Kus
ES M 12x25	25 mm	M12	2,1	3492025	Kus	50 Kus
ES M 12x50	50 mm	M12	2,4	3492026	Kus	50 Kus
