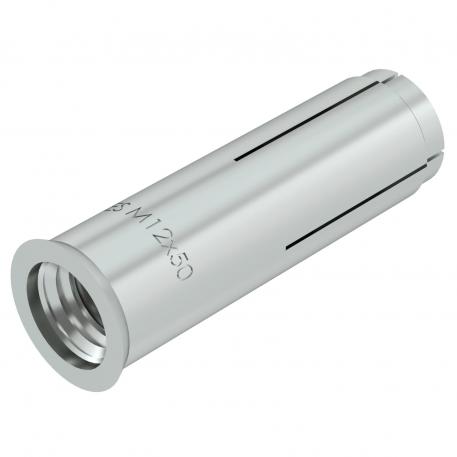

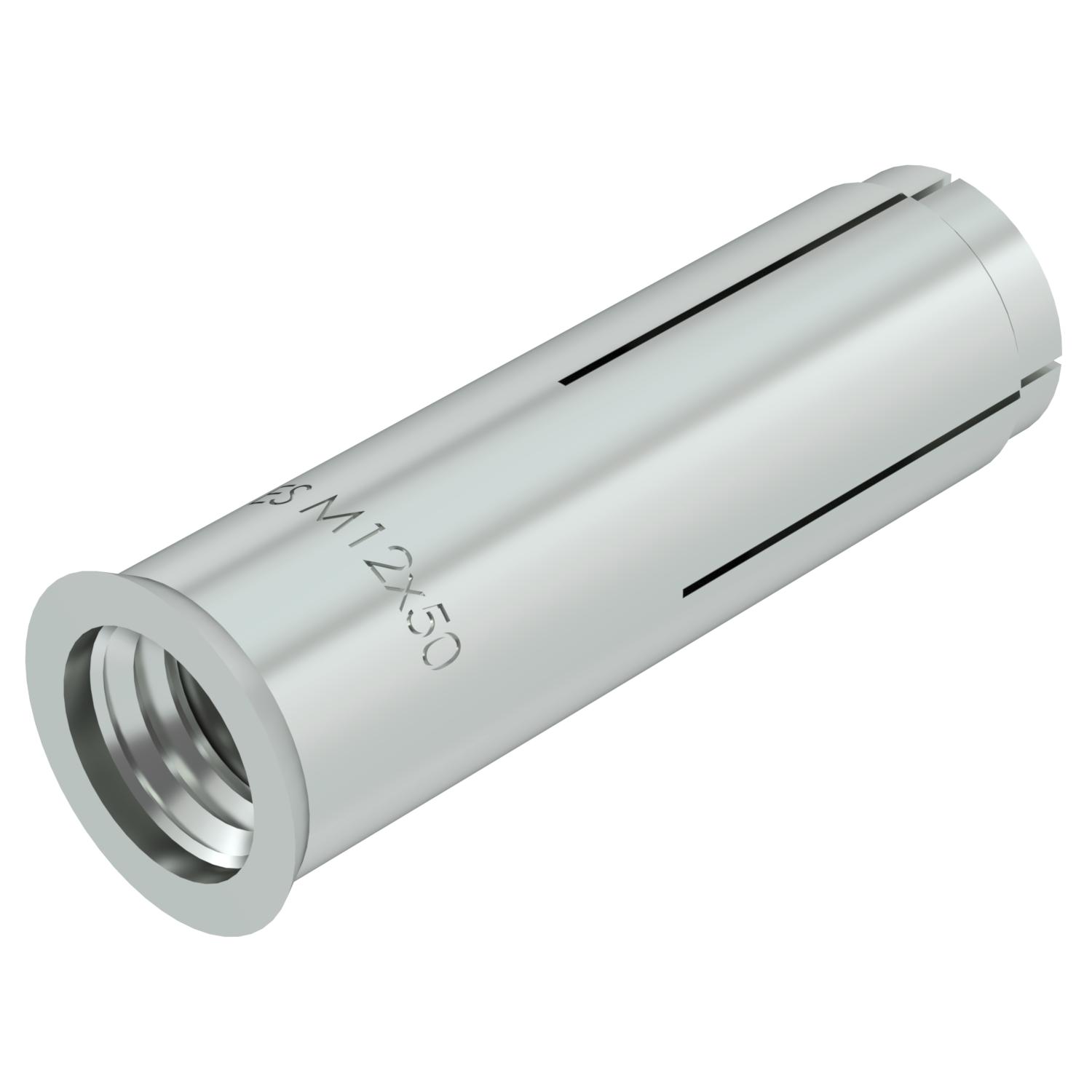

Natloukací kotva, provedení s límcem
Obj. č. 3492026 | EAN 4012196709670
- Popis výrobku
-
Popis výrobkuNatloukací kotva pro jednotlivé upevnění nenosných systémů v betonu bez trhlin a k vícenásobnému upevnění v betonu s trhlinami i bez nich.
Testováno pro požární ochranu, třída požární odolnosti R 120 podle Evropského technického schválení ETA-02/0020 (opt. 7) a Evropského technického schválení ETA-05/0116.
Montáž pomocí značkovacího a rozevíracího nástroje.
-
- Technické údaje
-
Technické údaje

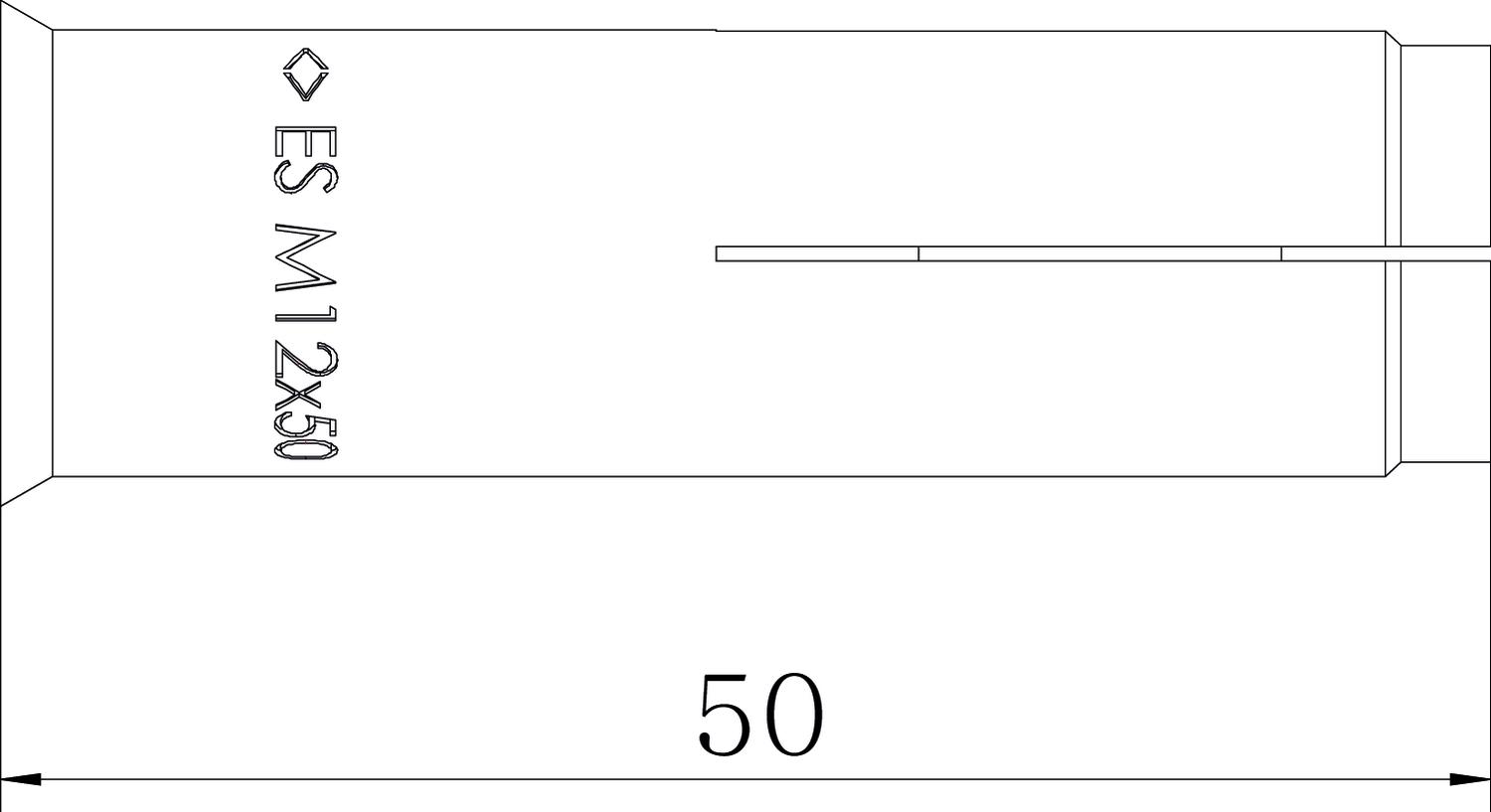

Atesty k dispozici Ano Barva modrobílá Délka 50 mm Dovolený zatěžovací rozsah tahové zóny 2,4 Hloubka vrtaného otvoru 50 mm Hloubka zašroubování, max. 18 mm Hloubka zašroubování, min. 13 mm Materiál Ocel Metrický závit 12 Povrch Galvanicky pozinkováno Provedení Úder Průměr vrtaného otvoru, min. 15 mm Rozměr 12x50 Rozměr L 50 mm Samovrtný Ne Upevňovací přípravek ostatní Vhodné pro materiál Beton Závit M12 Způsob montáže hmoždinky, kotvy Montáž se zasunutím kotvy předem - Všechny typy
-
Všechny typy
- Ke stažení
-
Datový list ES M 12x50 / 3492026 , 0.16MB , pdfPříručka KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfEU prohlášení o shodě ES M 12x50 / 3492026 , 0.30MB , pdfREACH Prohlášení o shodě ES M 12x50 / 3492026 , 0.12MB , pdfPotvrzení o registraci Evropské technické schválení pro jednoduché upevnění natloukací kotvy E, ES , 2.59MB , pdfNávod k montáži General information on the mounting , 2.61MB , pdfNávod k montáži Návod k montáži kotvy do dutých stropů Easy , 0.98MB , pdfNávod k montáži Návod k montáži natloukací kotvy E , 0.98MB , pdf
