Nivelační jednotka 40 | 110

morepic-1

morepic-2

Nivelační jednotka

Obj. č. 7425970 | EAN 4012195434757

Obj. č. / Typ

Nivelační rozsah, min.	40 mm

Nivelační rozsah, max.

Popis výrobku

Popis výrobku

Kompletní nivelační jednotka s rychlým nastavením výšky ke spojení, upevnění a nivelaci kanálových jednotek systémů OKA-G a OKA-W. Pro dodatečnou potřebu.

Technické údaje

Rozměry

Délka	92,5 mm
Materiál	Ocel
Náhradní díl	Ne
Nivelační rozsah, max.	110 mm
Nivelační rozsah, min.	40 mm
Oddělitelné	Ne

Příslušenství	Ano
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Rozměr h	110 mm
Šířka	32,5 mm
Výška kanálu, max.	110 mm
Výška kanálu, min.	40 mm

Všechny typy

Všechny typy

Typ	Nivelační rozsah, min.	Nivelační rozsah, max.	Obj. č.	Množství	Nejm. prod. jedn.
OKA NEVE 110	40 mm	110 mm	7425970	Kus	6 Kus
OKA NEVE 150	40 mm	150 mm	7425972	Kus	6 Kus

Ke stažení

Datový list OKA NEVE 110 / 7425970 , 0.18MB , pdf

Katalog Podlahové instalační systémy a podlahové aplikace , 42.28MB , pdf

EU prohlášení o shodě OKA NEVE 110 / 7425970 , 0.16MB , pdf

Schvalovací značka Povolení značky VDE pro OKA , 0.18MB , pdf

Stáhnout

Návod k montáži Návod k montáži systémů kanálů uložených v mazanině OKA-G a OKA-W , 0.02MB , pdf

Stáhnout

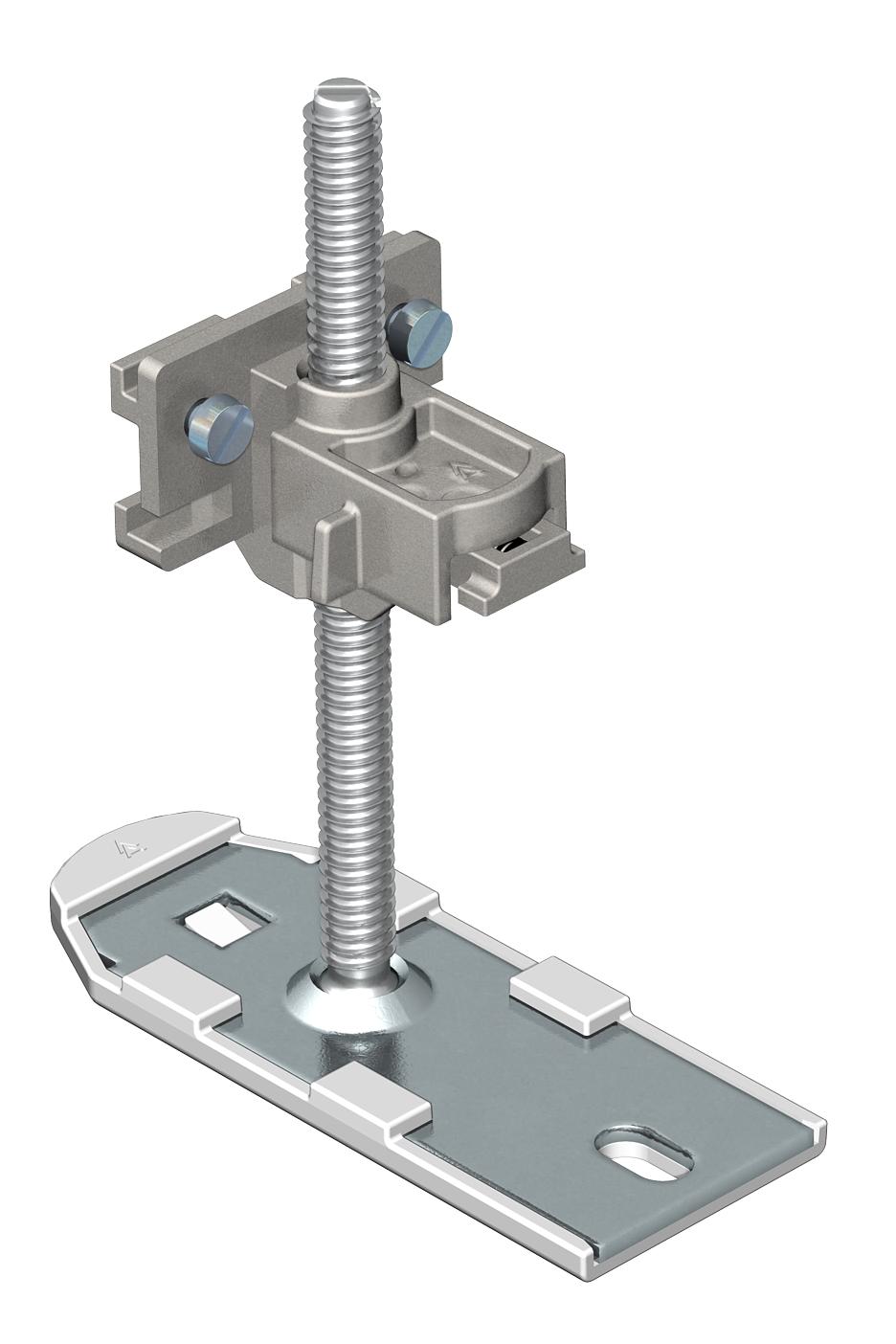

Výrobková grafika OKA NEVE 110 / 7425970, 71.82 kB, jpg

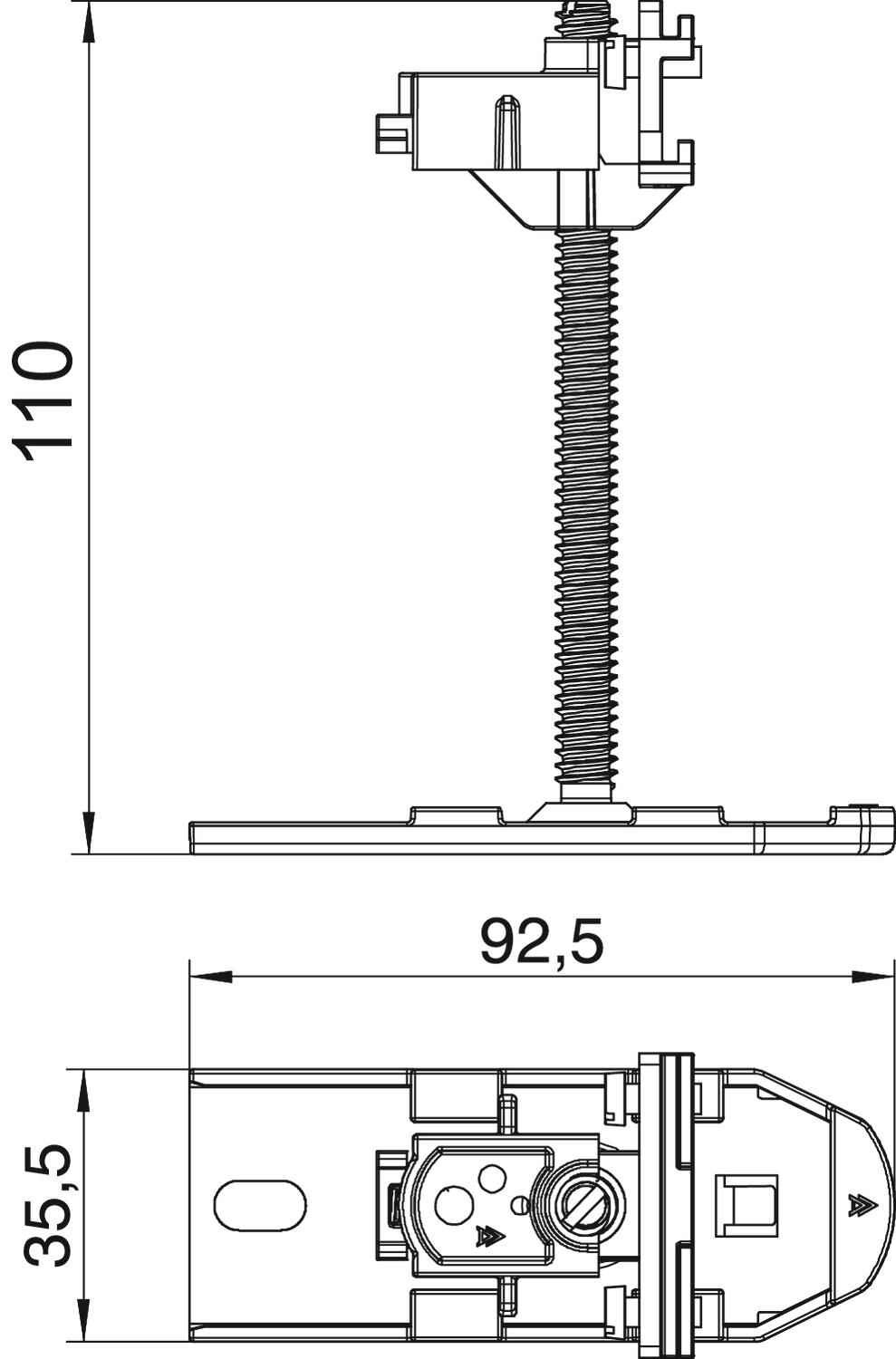

Rozměrový výkres OKA NEVE 110 / 7425970, 93.34 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty

7425970_KSTP1.stp, 458.46 kB
