Nivelační jednotka pro podpěru víka, výška kanálu 40–70 mm 40 | 70

morepic-1

morepic-2

Nivelační jednotka pro podpěru víka, výška kanálu 40–70 mm

Obj. č. 7424840 | EAN 4012195245117

Obj. č. / Typ	7424840 / NE DSU2 4030

Nivelační rozsah, min.	40 mm

Nivelační rozsah, max.	70 mm

Popis výrobku

Popis výrobku

Ke středovému podepření víka jmenovité šířky 400, 500 nebo 600.

Technické údaje

Technické údaje

Materiál	Ocel
Minimální výška mazaniny	40
Náhradní díl	Ne
Nivelační rozsah, max.	70 mm
Nivelační rozsah, min.	40 mm
Oddělitelné	Ne
Povrch	pásově zinkováno

Příslušenství	Ano
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Šířka	35 mm
Vhodné pro uzavřený podlahový kanál uložený v mazanině	Ne
Výška kanálu, max.	70 mm
Výška kanálu, min.	40 mm

Všechny typy

Všechny typy

Typ	Nivelační rozsah, min.	Nivelační rozsah, max.	Obj. č.	Množství	Nejm. prod. jedn.
NE DSU2 4030	40 mm	70 mm	7424840	Kus	3 Kus

Ke stažení

Datový list NE DSU2 4030 / 7424840 , 0.16MB , pdf

Brožura OBO BlackLine: Prémiová řešení pro instalace na omítku , 3.03MB , pdf

Katalog Podlahové instalační systémy a podlahové aplikace , 42.28MB , pdf

EU prohlášení o shodě NE DSU2 4030 / 7424840 , 0.13MB , pdf

REACH Prohlášení o shodě NE DSU2 4030 / 7424840 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě NE DSU2 4030 / 7424840 , 0.13MB , pdf

Stáhnout

Schvalovací značka Povolení značky VDE pro OKA , 0.18MB , pdf

Stáhnout

Návod k montáži Návod k montáži NEDSU2/4030; NEDSU2/6050; NEDSU2/10075; NEDSU2/17075 , 0.08MB , pdf

Stáhnout

Návod k montáži Návod k montáži systémů kanálů uložených v mazanině OKA-G a OKA-W , 3.48MB , pdf

Stáhnout

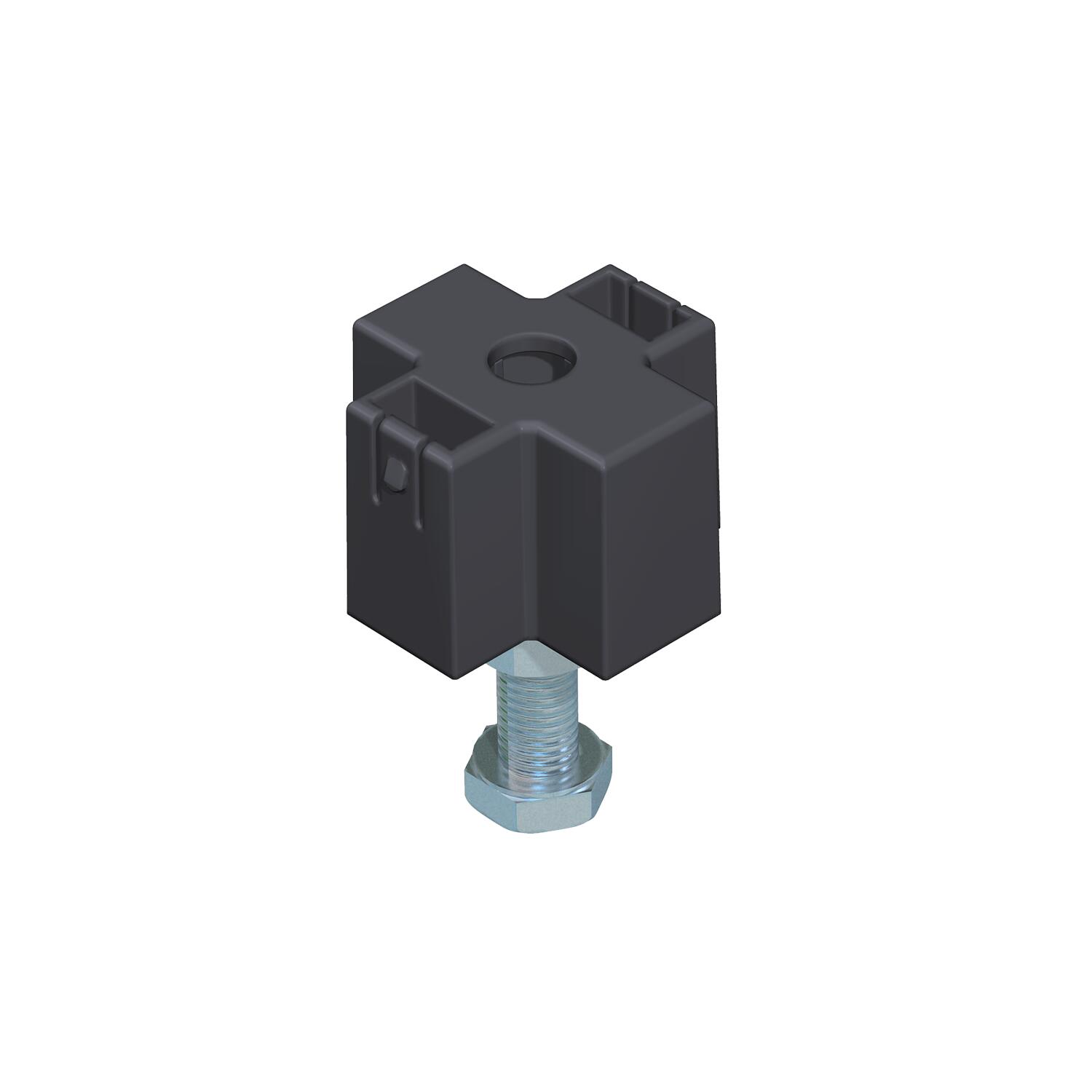

Výrobková grafika NE DSU2 4030 / 7424840, 35.75 kB, jpg

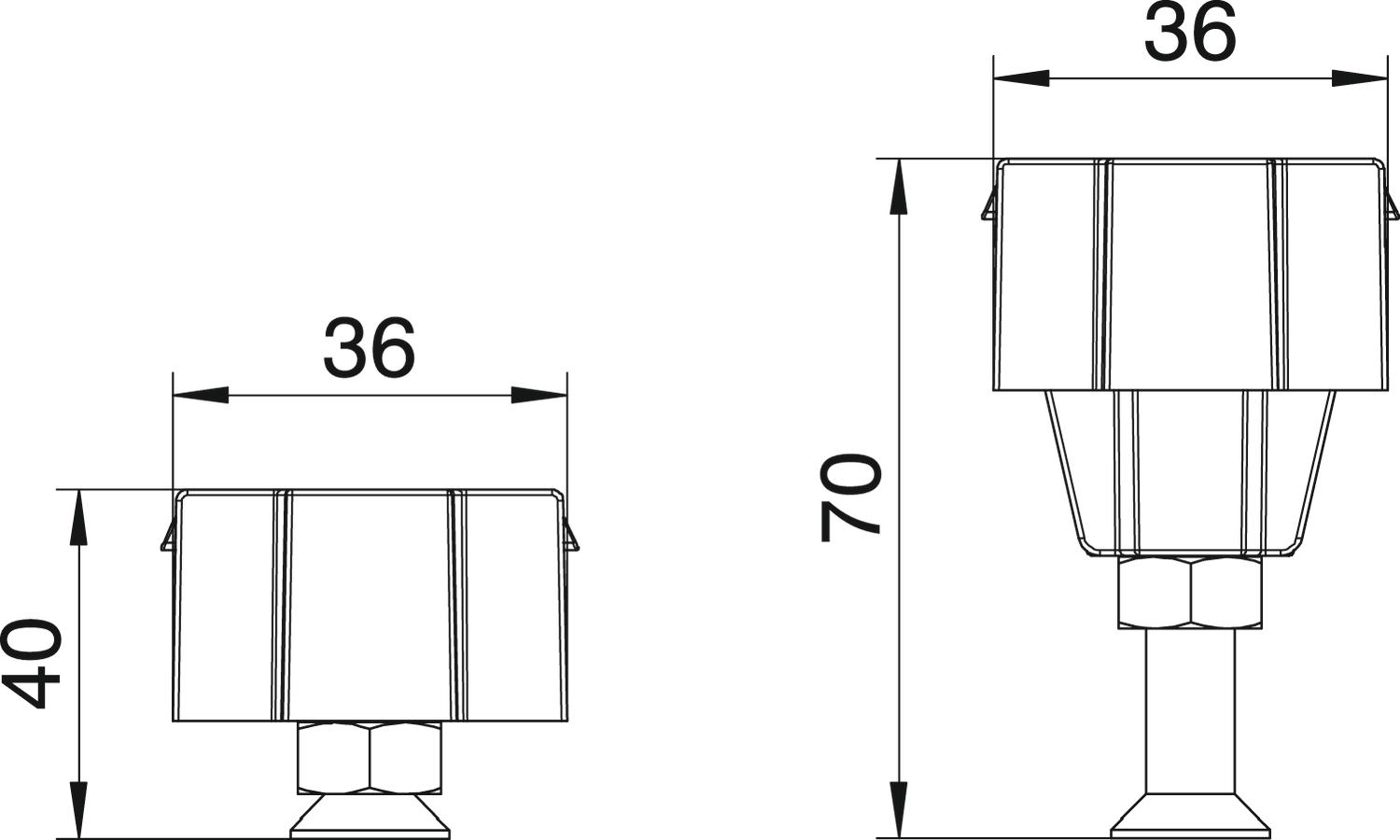

Rozměrový výkres NE DSU2 4030 / 7424840, 54.22 kB, jpg
