Nivelizovatelná kazeta pro revizní otvor, RKR, ušlechtilá ocel 105 | 155 | 25 | | R4

Nivelizovatelná kazeta pro revizní otvor, RKR, ušlechtilá ocel

Obj. č. 7409090 | EAN 4012195868248

Obj. č. / Typ	7409090 / RKR2 4V 25

Výška podlahy, min.	105 mm

Výška podlahy, max.	155 mm

Tloušťka podlahové krytiny	25 mm

Jmenovitá velikost pro přístrojové jednotky	R4

Popis výrobku

Popis výrobku

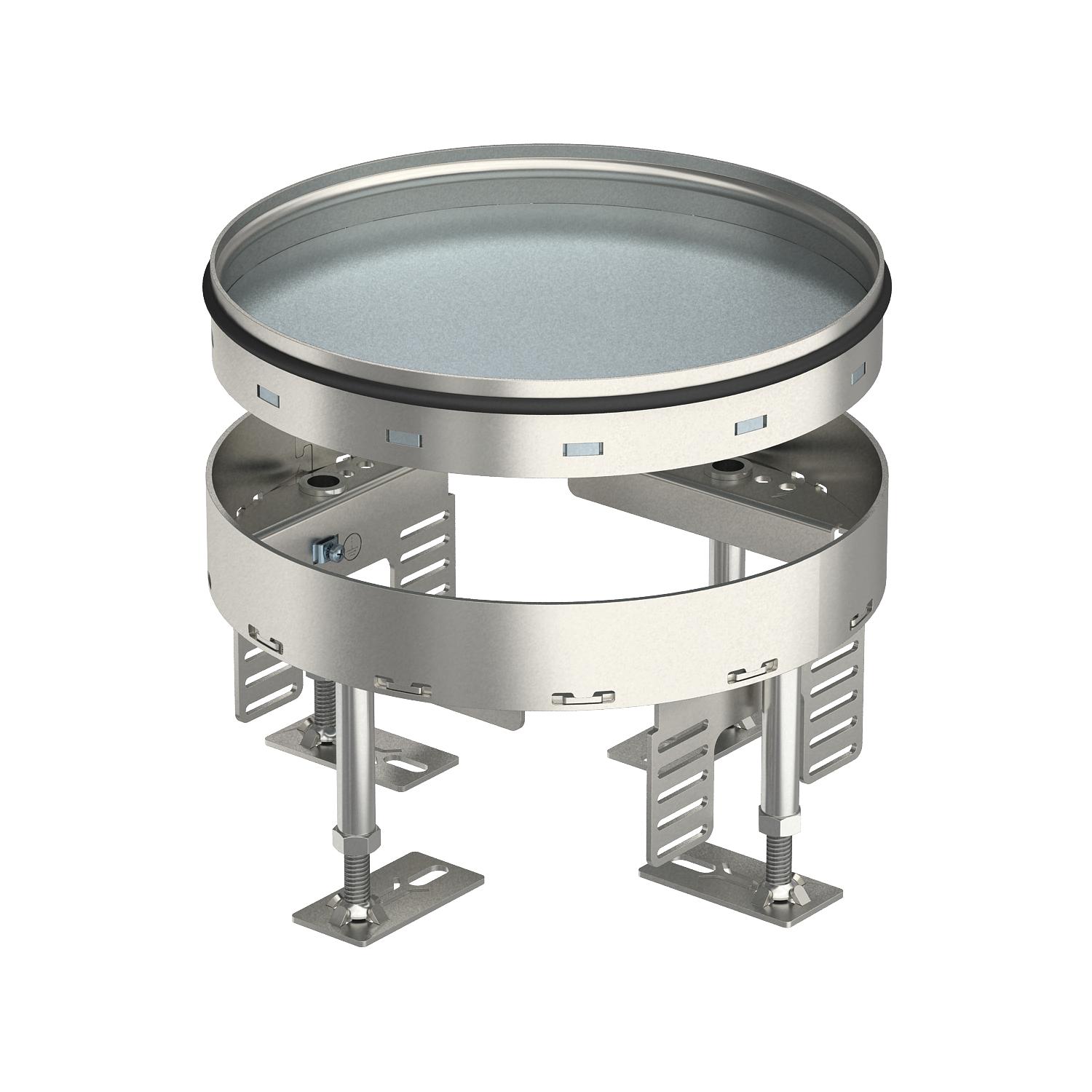

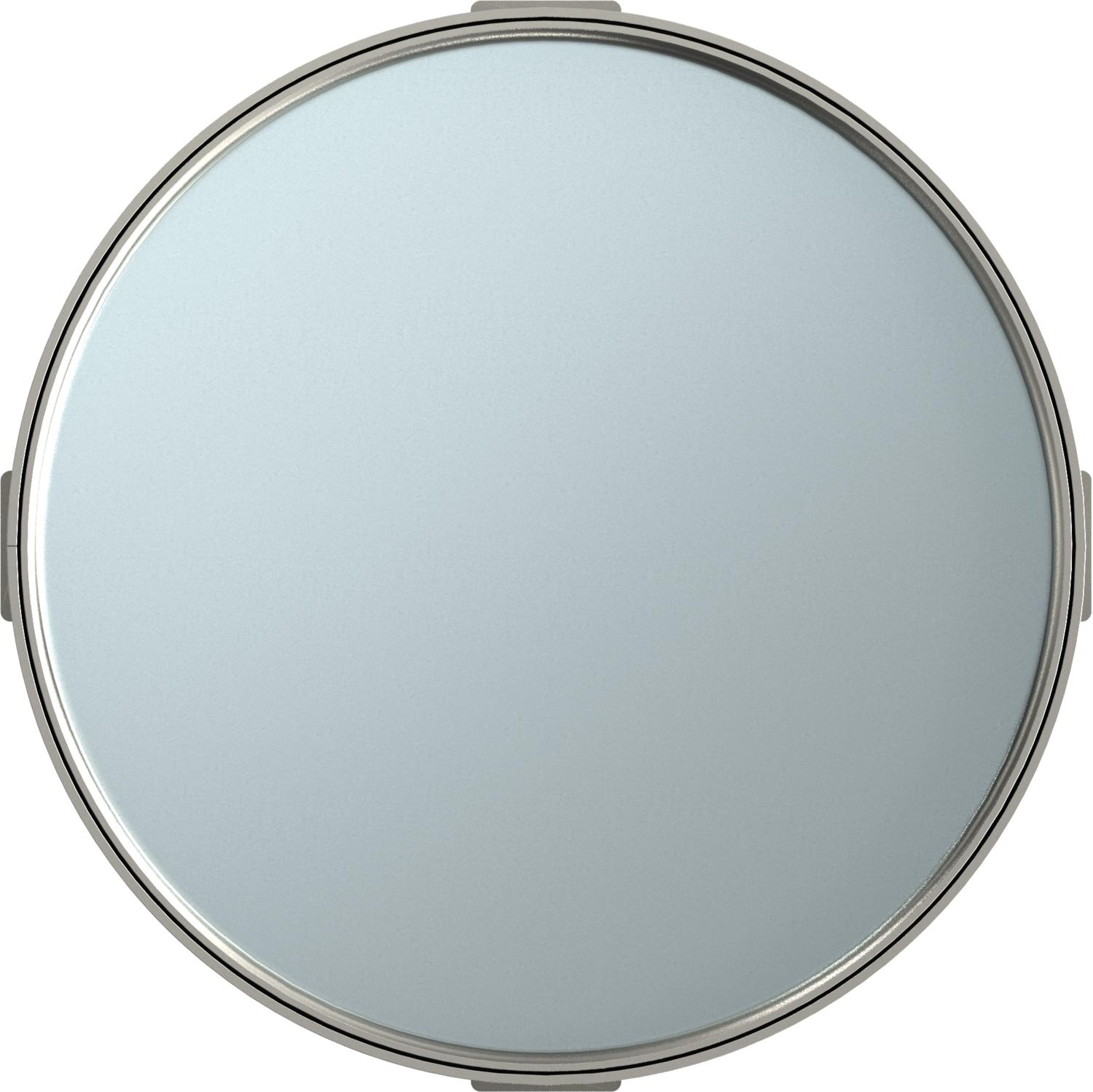

Nivelizovatelná kazeta „slepá“ pro vytvoření revizního otvoru jmenovité velikosti R4 v podlahách se suchou nebo mokrou údržbou v interiéru. Vhodná jen pro hladké podlahové krytiny.
Nivelizovatelná zaslepená kazeta, dvoukomorová. Lze instalovat 2 krycí desky APMT2. Pro vestavbu 2 univerzálních nosičů UT3 pro 4 jednotlivé instalační přístroje s nosným kroužkem / nosným třmenem nebo 6 přístrojů Modul 45.

Technické údaje

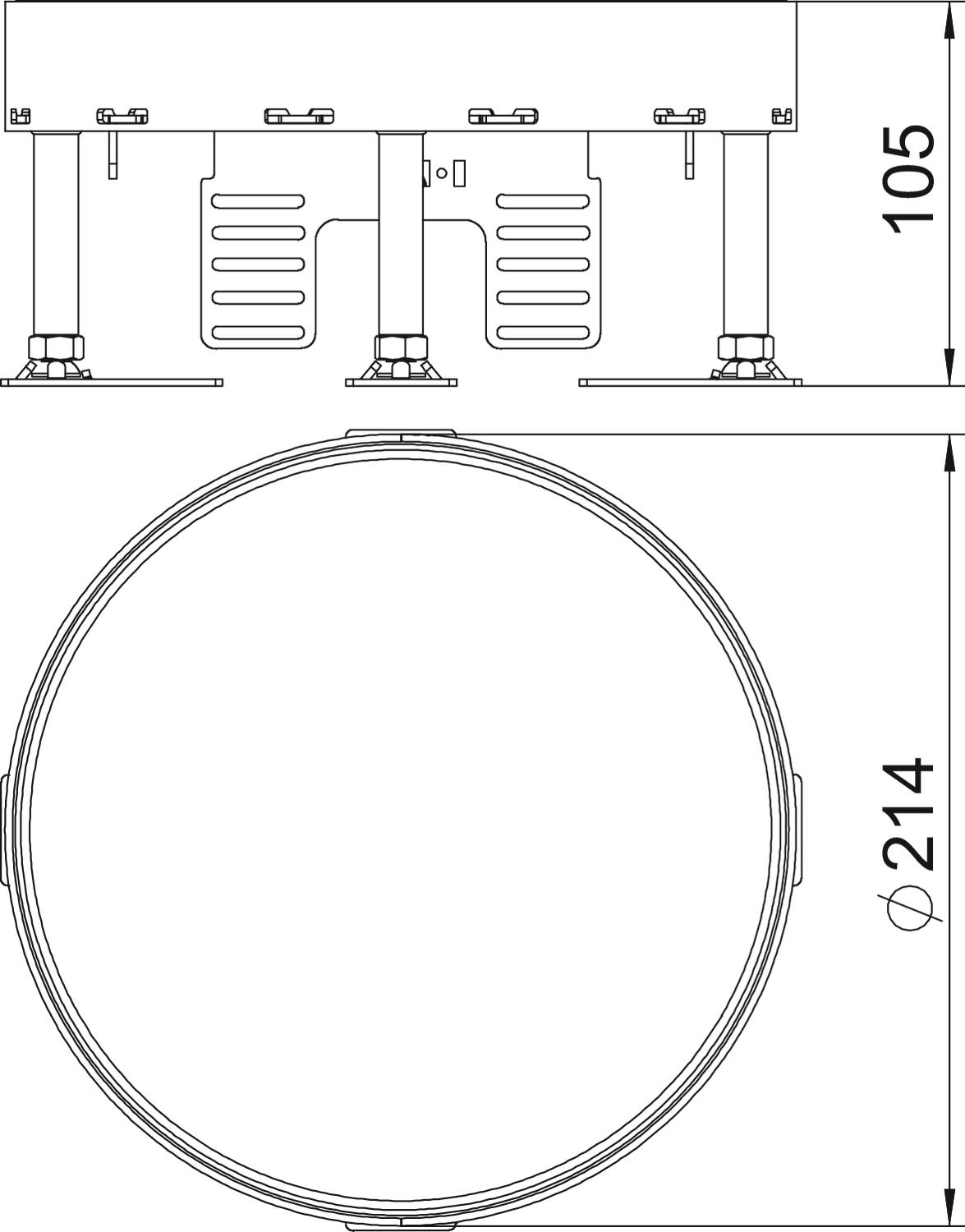

Rozměry

Délka	214 mm
Hloubka vestavby	105 mm
Jmenovitá velikost pro přístrojové jednotky	R4
Materiál	Nerez ocel, materiál 1.4307
Montážní průměr	215
Nivelační rozsah, max.	155 mm
Nivelační rozsah, min.	105 mm
Oddělitelné	Ne
Počet přístrojových vložek	2
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Provedení	Kruhová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Bez vývodu pro šňůru
Rozměr	Ø215mm
Rozměr h	105 mm

Schválení	VDE
Šířka	214 mm
Stupeň krytí (IP) při nepoužívání	IP44
Stupeň krytí (IP) při používání	IP00
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 15 000 N
Tloušťka podlahové krytiny	25 mm
Typ montážního systému	UT3
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, max.	155 mm
Výška podlahy, min.	105 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKR2 4V 25	105 mm	155 mm	25 mm	R4	7409090	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nivelační jednotka RKNEV2	RK NEV2 110	7405815	B. j.	1 B. j.
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
