Nivelizovatelná kazeta pro tubus, RKFR, ušlechtilá ocel 110 | 155 | 20 | | R4

Nivelizovatelná kazeta pro tubus, RKFR, ušlechtilá ocel

Obj. č. 7409422 | EAN 4012195869450

Obj. č. / Typ	7409422 / RKFR2 4 V20

Výška podlahy, min.	110 mm

Výška podlahy, max.	155 mm

Tloušťka podlahové krytiny	20 mm

Jmenovitá velikost pro přístrojové jednotky	R4

Popis výrobku

Popis výrobku

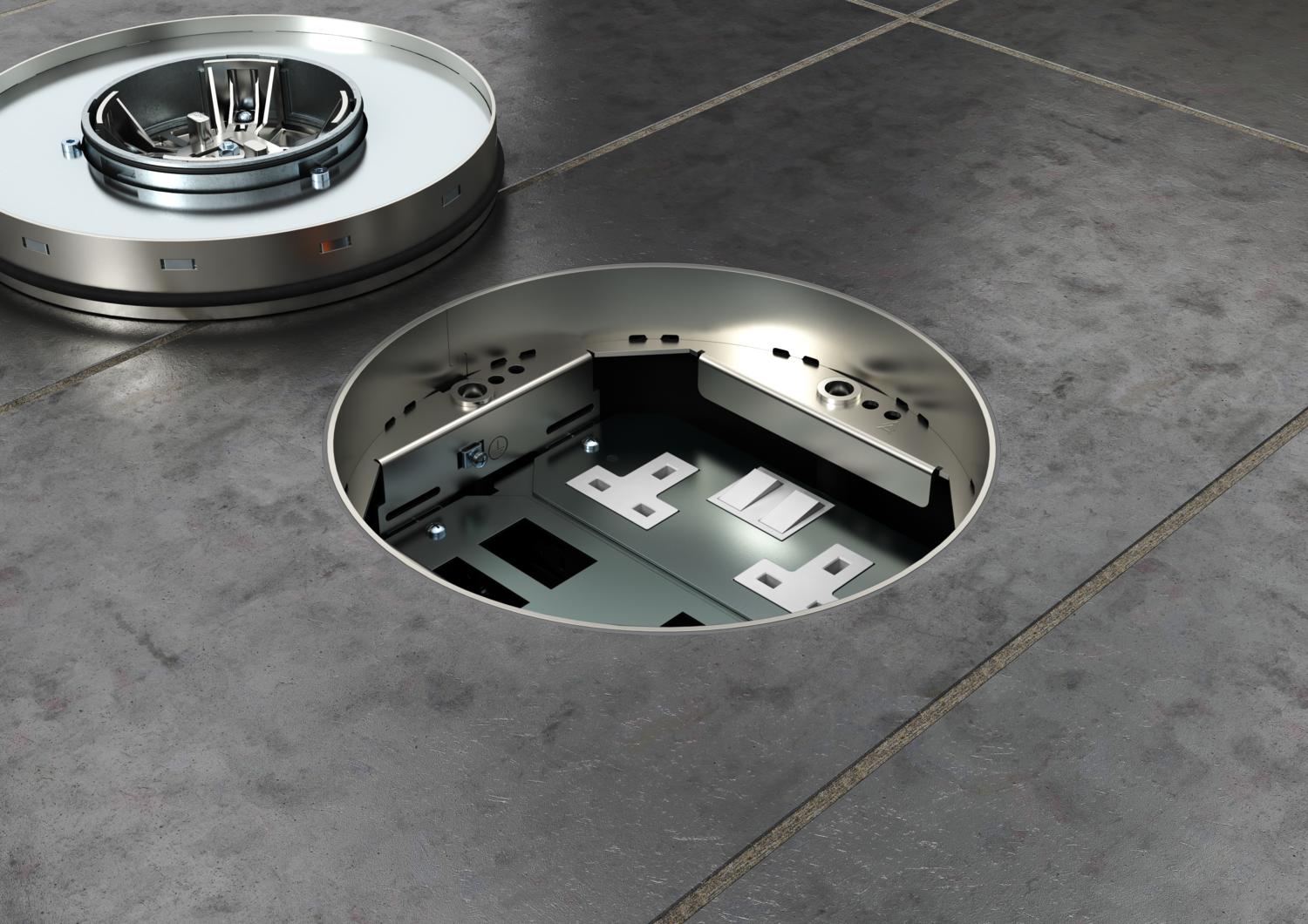

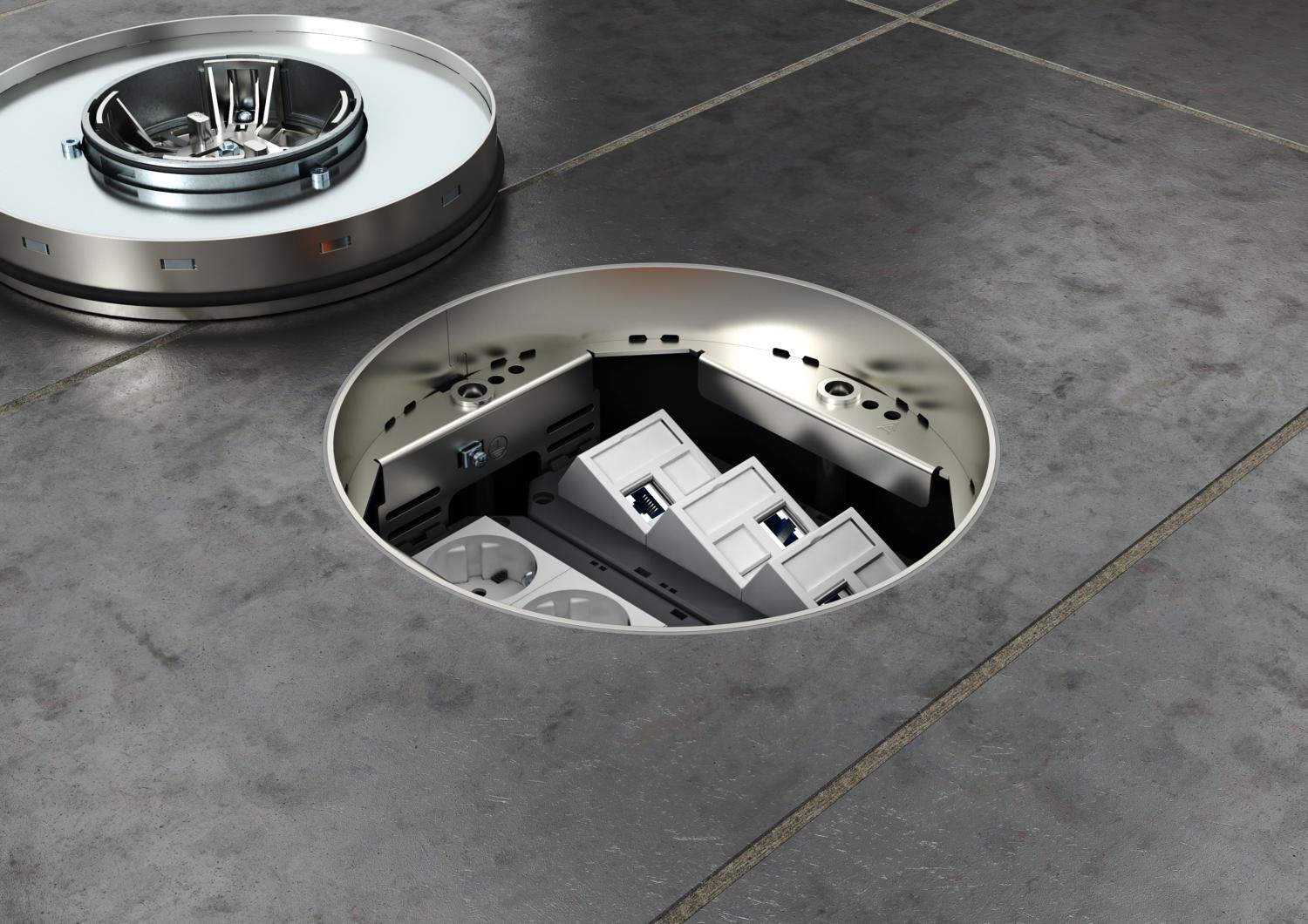

Nivelizovatelná kazeta jmenovité velikosti R4 pro tubus k vestavbě instalačních přístrojů v podlahách se suchou nebo mokrou údržbou v interiéru.

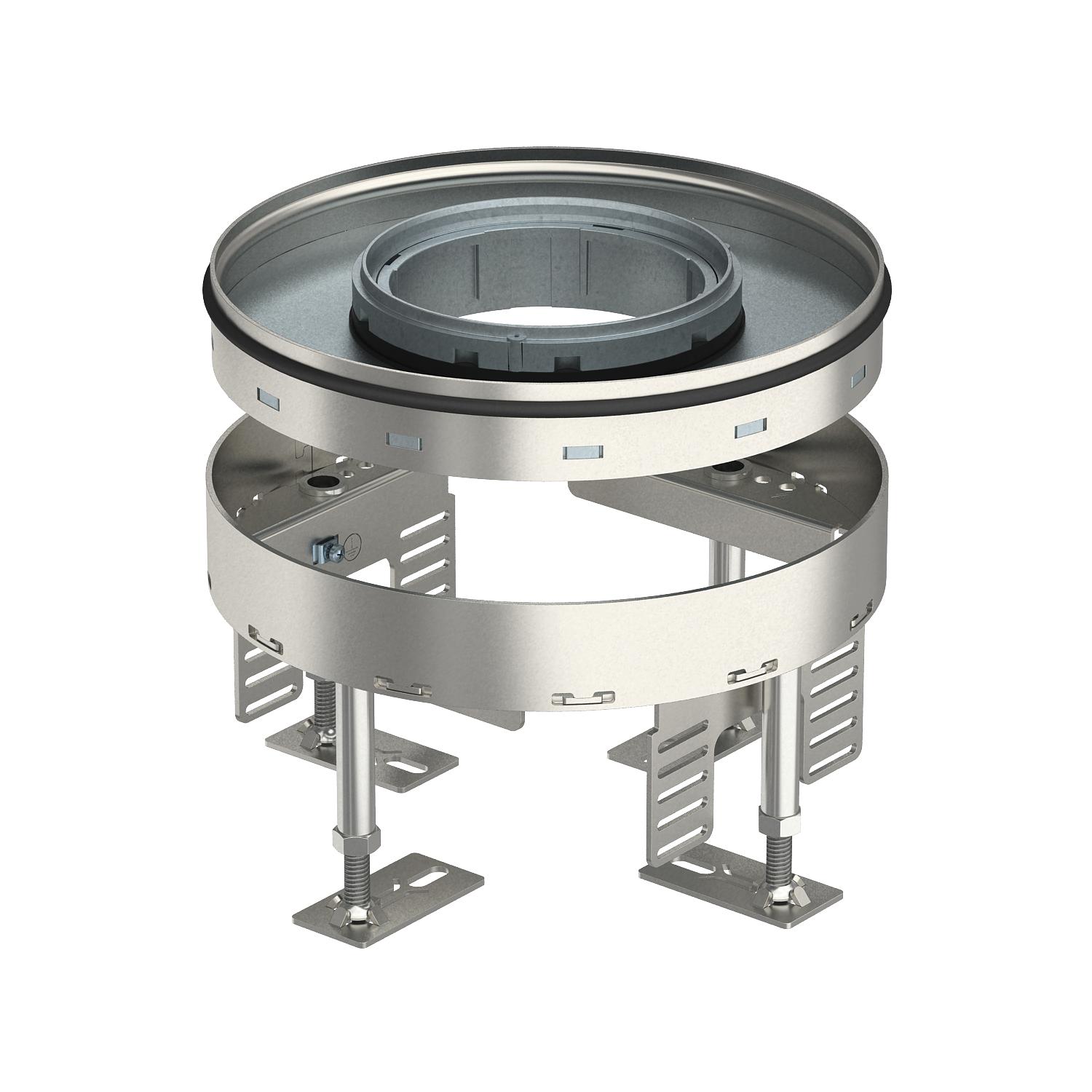

Nivelovatelná kazeta s tubusem, 2komorová. Lze instalovat 2 kryty APMT2. Pro vestavbu 2 univerzálních nosičů UT3 pro 4 jednotlivé instalační přístroje s nosným kroužkem / nosným třmenem nebo 6 přístrojů Modul 45. Tubus není součástí dodávky.

Technické údaje

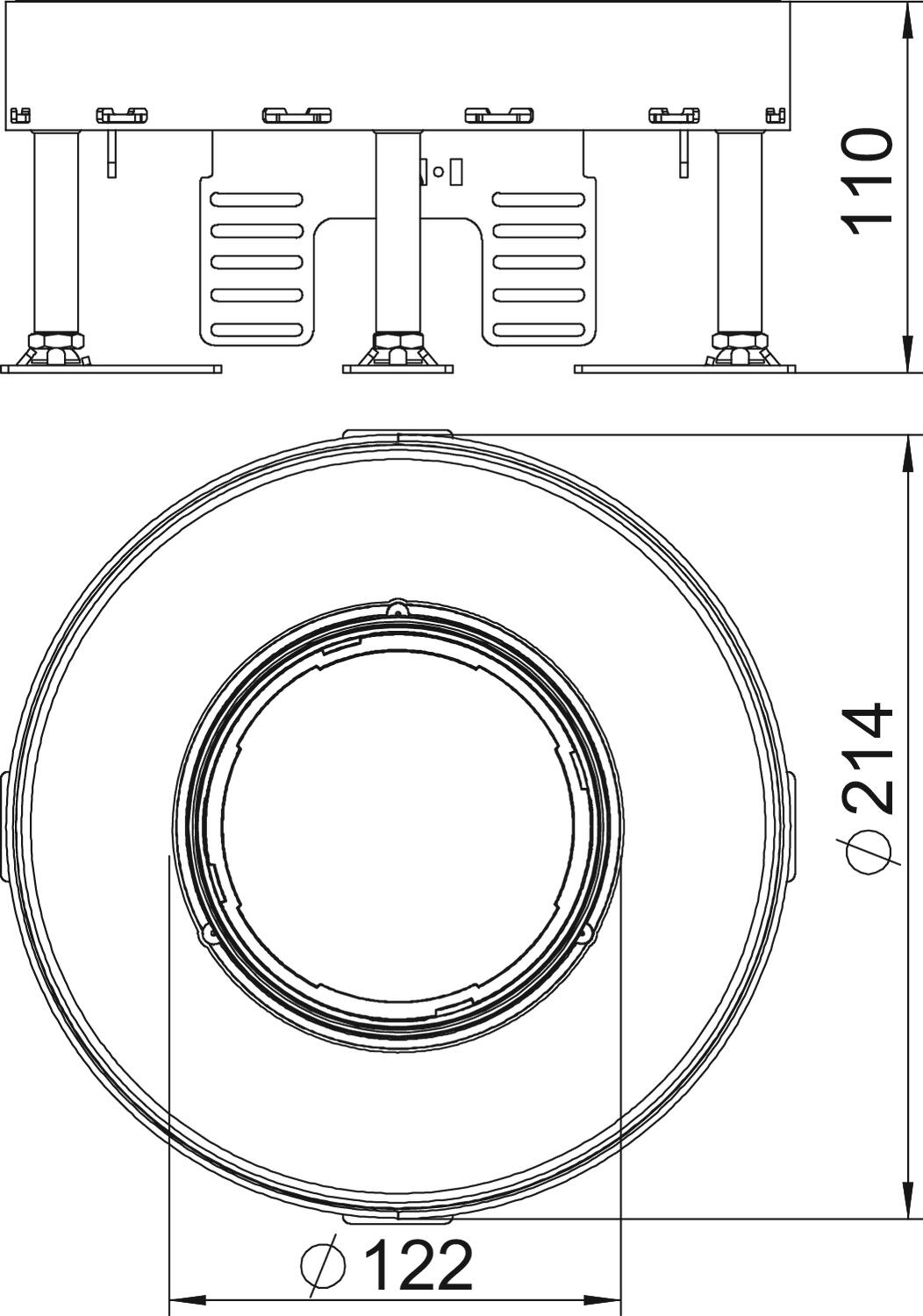

Rozměry

Délka	214 mm
Hloubka vestavby	110 mm
Jmenovitá velikost pro přístrojové jednotky	R4
Materiál	Nerez ocel, materiál 1.4307
Montážní průměr	215
Nivelační rozsah, max.	155 mm
Nivelační rozsah, min.	110 mm
Oddělitelné	Ne
Počet osaditelných přístrojů	6
Počet přístrojových vložek	2
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Kruhová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Zápustný tubus

Rozměr	Ø215mm
Schválení	VDE
Šířka	214 mm
Stupeň krytí (IP) při nepoužívání	IP44
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 10 000 N
Tloušťka podlahové krytiny	20 mm
Typ montážního systému	UT3
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, max.	155 mm
Výška podlahy, min.	110 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKFR2 4 V20	110 mm	155 mm	20 mm	R4	7409422	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 GV	7428140	Kus	1 Kus
Tubus s drážkou pro podlahovou krytinu, s manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 G4	7428142	Kus	1 Kus
Nivelační jednotka RKNEV2	RK NEV2 110	7405815	B. j.	1 B. j.
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
