Nivelizovatelná kazeta pro tubus, RKFR, ušlechtilá ocel 110 | 155 | 25 | | R9

Nivelizovatelná kazeta pro tubus, RKFR, ušlechtilá ocel

Obj. č. 7409432 | EAN 4012195869566

Obj. č. / Typ	7409432 / RKFR2 9 V25

Výška podlahy, min.	110 mm

Výška podlahy, max.	155 mm

Tloušťka podlahové krytiny	25 mm

Jmenovitá velikost pro přístrojové jednotky	R9

Popis výrobku

Popis výrobku

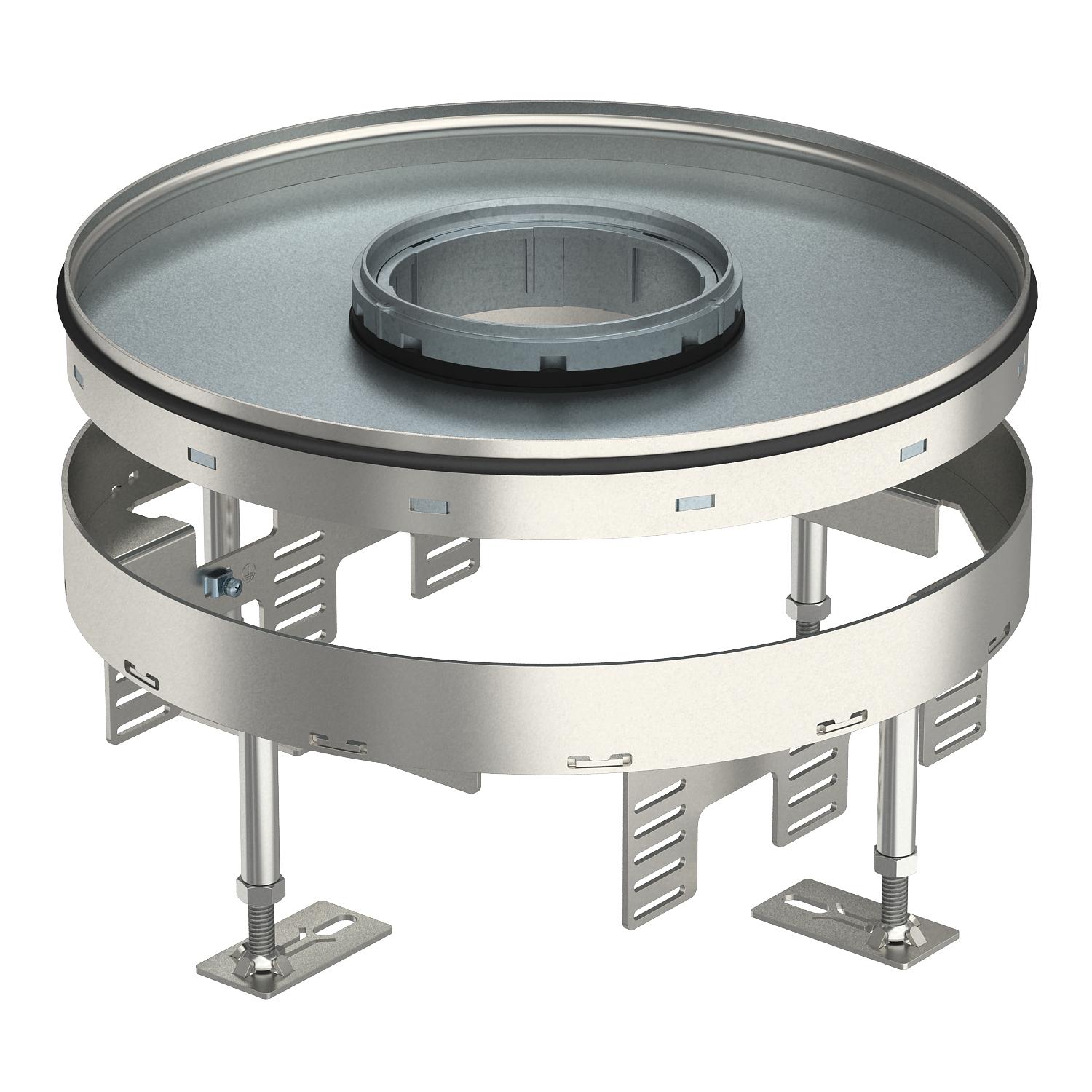

Nivelizovatelná kazeta jmenovité velikosti R9 pro tubus k vestavbě instalačních přístrojů v podlahách se suchou nebo mokrou údržbou v interiéru.
Nivelizovatelná kazeta s tubusem, 3-komorová. Lze instalovat 3 kryty APMT5. K instalaci 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / třmenem nebo 12 přístrojů Modul 45. Tubus není součástí dodávky.

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolébky po bránu	18,101 kg CO₂e / 1 Kus

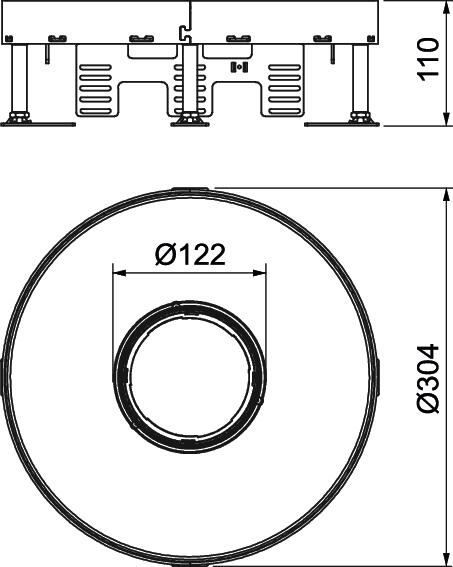

Délka	304 mm
Hloubka vestavby	110 mm
Jmenovitá velikost pro přístrojové jednotky	R9
Materiál	Nerez ocel, materiál 1.4307
Montážní průměr	305
Nivelační rozsah, max.	155 mm
Nivelační rozsah, min.	110 mm
Oddělitelné	Ne
Počet osaditelných přístrojů	12
Počet přístrojových vložek	3
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Kruhová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Zápustný tubus

Rozměr	Ø305mm
Schválení	VDE
Šířka	304 mm
Stupeň krytí (IP) při nepoužívání	IP44
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	25 mm
Typ montážního systému	UT4
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, max.	155 mm
Výška podlahy, min.	110 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKFR2 9 V25	110 mm	155 mm	25 mm	R9	7409432	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 GV	7428140	Kus	1 Kus

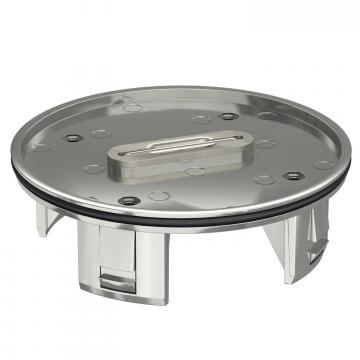

Tubus s drážkou pro podlahovou krytinu, s manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 G4	7428142	Kus	1 Kus
Nivelační jednotka RKNEV2	RK NEV2 110	7405815	B. j.	1 B. j.
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
