Nivelizovatelná kazeta pro tubus, RKFRNUZD3, ušlechtilá ocel 94 | 25 | | R7

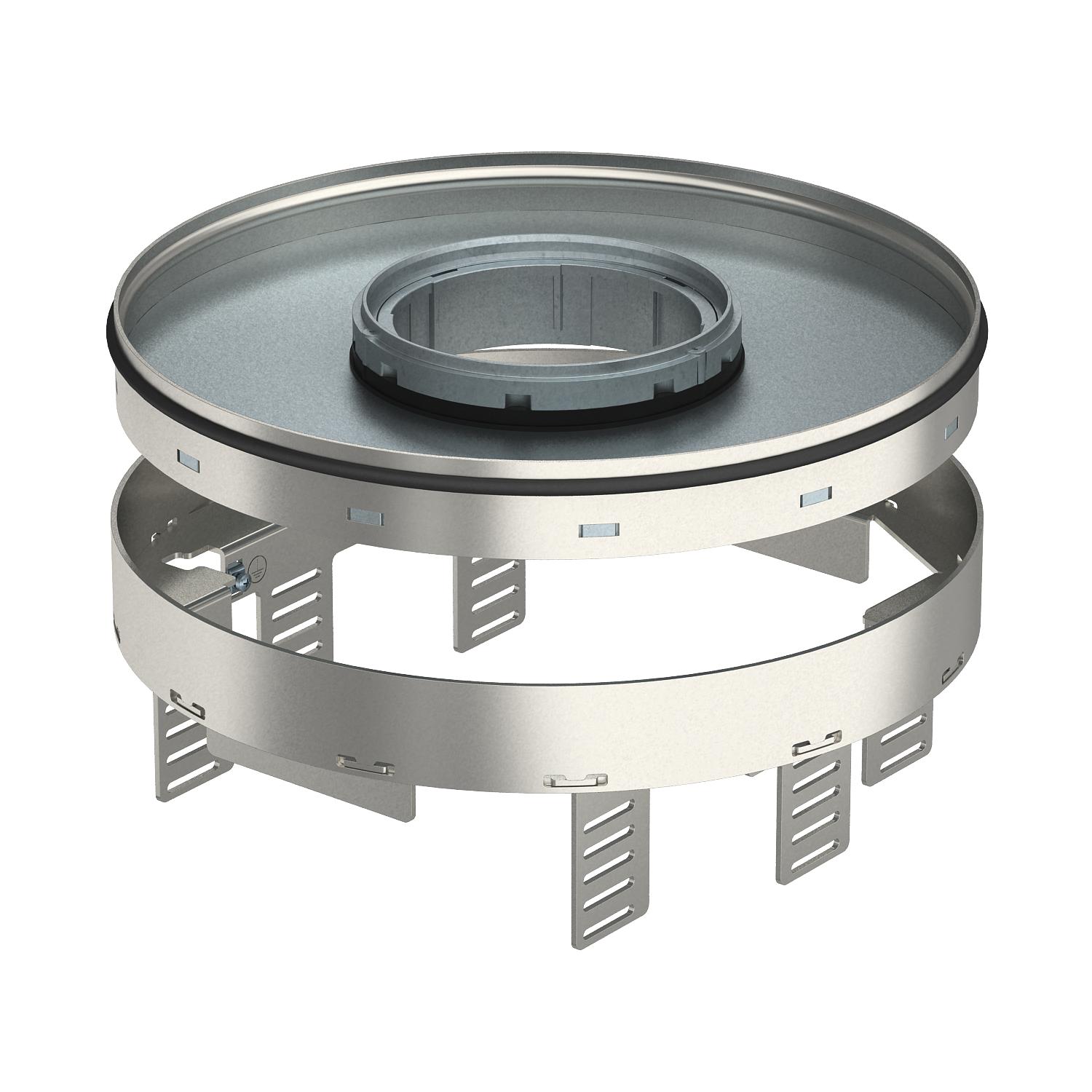

Nivelizovatelná kazeta pro tubus, RKFRNUZD3, ušlechtilá ocel

Obj. č. 7409448 | EAN 4012195869634

Obj. č. / Typ	7409448 / RKFRN2UZD3R7VS25

Výška podlahy, min.	94 mm

Tloušťka podlahové krytiny	25 mm

Jmenovitá velikost pro přístrojové jednotky	R7

Popis výrobku

Popis výrobku

Nivelizovatelná kazeta jmenovité velikosti R7, odpojená od podlahy, pro tubus, pro montáž instalačních přístrojů v podlahách se suchou nebo mokrou údržbou v interiéru, k instalaci do podlahových krabic typu UZD350-3 ve spojení s montážním víkem DUG350-3R7, nebo do krabic UGD350-3R7. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic.
Nivelovatelná kazeta se šňůrovým vývodem, 3-komorová. Lze instalovat 2 kryty APMT2 a jeden APMT5. Pro vestavbu 2 univerzálních nosičů UT3 a jednoho UT4 pro 7 jednotlivých instalačních přístrojů s nosným kroužkem / nosným třmenem nebo 10 přístrojů Modul 45. Tubus není součástí dodávky.

Technické údaje

Rozměry

Délka	274 mm
Hloubka vestavby	104 mm
Jmenovitá velikost pro přístrojové jednotky	R7
Materiál	Nerez ocel, materiál 1.4307
Minimální montážní hloubka E1	105 mm
Minimální montážní hloubka E2	155 mm
Montážní průměr	275
Normaa	EN 50085-2-2
Oblast použití při nepoužívání	6.101.2 Mokrá údržba
Oblast použití při používání	6.101.3 Mokrá údržba
Oddělitelné	Ano
Počet osaditelných přístrojů	10
Počet univerzálních nosičů	2 x UT3, 1 x UT4
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Kruhová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Zápustný tubus
Rozměr	Ø275mm

Schválení	VDE
Šířka	274 mm
Standardní vestavba přístrojů	7
Stupeň krytí (IP) při nepoužívání	IP44
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, velká plocha	do 3 000 N
Tloušťka podlahové krytiny	25 mm
Typ montážního systému	UT3 / UT4
Údržba podlahy	mokré
Vestavba přístrojů Modul 45	10
Vhodné pro vestavbu do duté podlahy	Ne
Vhodné pro vestavbu do dvojité podlahy	Ne
Vnitřní rozměr víka	130x182
Volný prostor pro zástrčku (F1)	30 mm
Volný prostor pro zástrčku (F2)	90 mm
Výřez ve dně / montážní otvor	Ø 275
Výška	94 mm
Výška podlahy, min.	94 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKFRN2UZD3R7VS25	94 mm	25 mm	R7	7409448	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 GV	7428140	Kus	1 Kus
Tubus s drážkou pro podlahovou krytinu, s manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 G4	7428142	Kus	1 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
