Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFNSL, jmenovitá velikost 9, ušlechtilá ocel 105 | 150 | 16 | 105 | 9 | IP55

Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFNSL, jmenovitá velikost 9, ušlechtilá ocel

Obj. č. 7408938 | EAN 4012197278298

Obj. č. / Typ	7408938 / RKFN3 9 V SL1 16

Výška podlahy, min.	105 mm

Výška podlahy, max.	150 mm

Tloušťka podlahové krytiny	16 mm

Rozměr h	105 mm

Jmenovitá velikost pro přístrojové jednotky	9

Stupeň krytí (IP) při nepoužívání	IP55

Popis výrobku

Popis výrobku

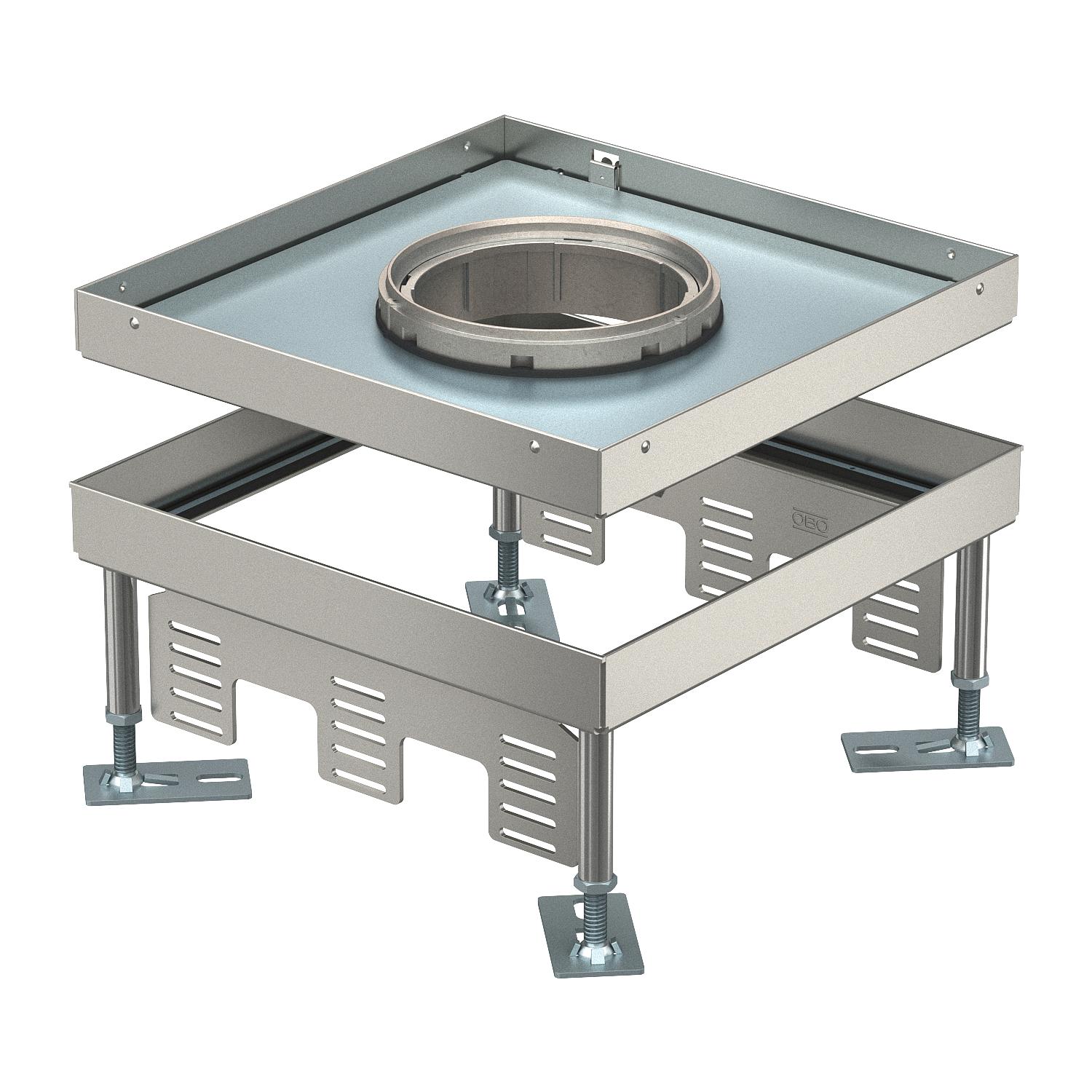

Nivelizovatelná čtvercová kazeta pro vysoká zatížení, pro tubus, jmenovitá velikost 9 k vestavbě instalačních přístrojů do kanálových systémů nebo dvojitých a dutých podlah se suchou nebo mokrou údržbou v interiéru. Zátěžová třída 1 až 10 kN.
Pro vestavbu 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / nosným třmenem nebo 12 přístrojů Modul 45®. Lze instalovat 3 krycí desky APMT5.

Technické údaje

Rozměry

Délka	243 mm
Délka – montážní rozměr	244 mm
Hloubka vestavby	105 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Nerez ocel
Nivelační rozsah, max.	150 mm
Nivelační rozsah, min.	105 mm
Normaa	EN 50085-2-2
Oddělitelné	Ne
Počet osaditelných přístrojů	12
Počet univerzálních nosičů	3 x UT4
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ano
Provedení vývodu vedení	Zápustný tubus

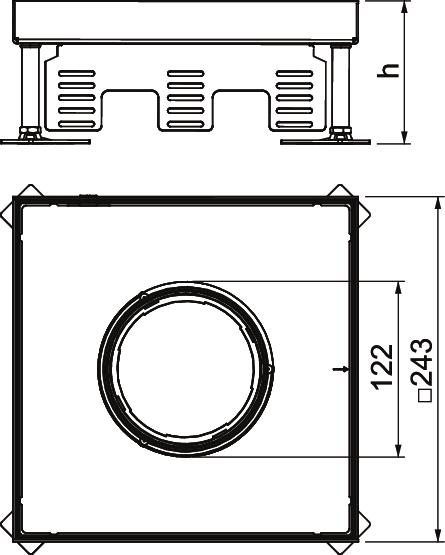

Rozměr	243x243x100

Rozměr h	105 mm
Schválení	VDE
Šířka	243 mm
Šířka – montážní rozměr	244 mm
Stupeň krytí (IP) při nepoužívání	IP55
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Tloušťka podlahové krytiny	16 mm
Třída vysokého zatížení	10 kN (OBO SL1)
Typ montážního systému	UT4
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výřez ve dně / montážní otvor	244x244
Výška	105 mm
Výška podlahy, max.	150 mm
Výška podlahy, min.	105 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Rozměr h	Jmenovitá velikost pro přístrojové jednotky	Stupeň krytí (IP) při nepoužívání	Obj. č.	Množství	Nejm. prod. jedn.
RKFN3 9 V SL1 16	105 mm	150 mm	16 mm	105 mm	9	IP55	7408938	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 GV	7428140	Kus	1 Kus
Tubus s drážkou pro podlahovou krytinu, s manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 G4	7428142	Kus	1 Kus
