Poznámka: Výroba tohoto výrobku bude ukončena. Náhradu naleznete zde: 7408940 / Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFNSL, jmenovitá velikost 9, ušlechtilá ocel

Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFNSL, jmenovitá velikost 9, ušlechtilá ocel 105 | 155 | 21 | 105 | 9 | IP40

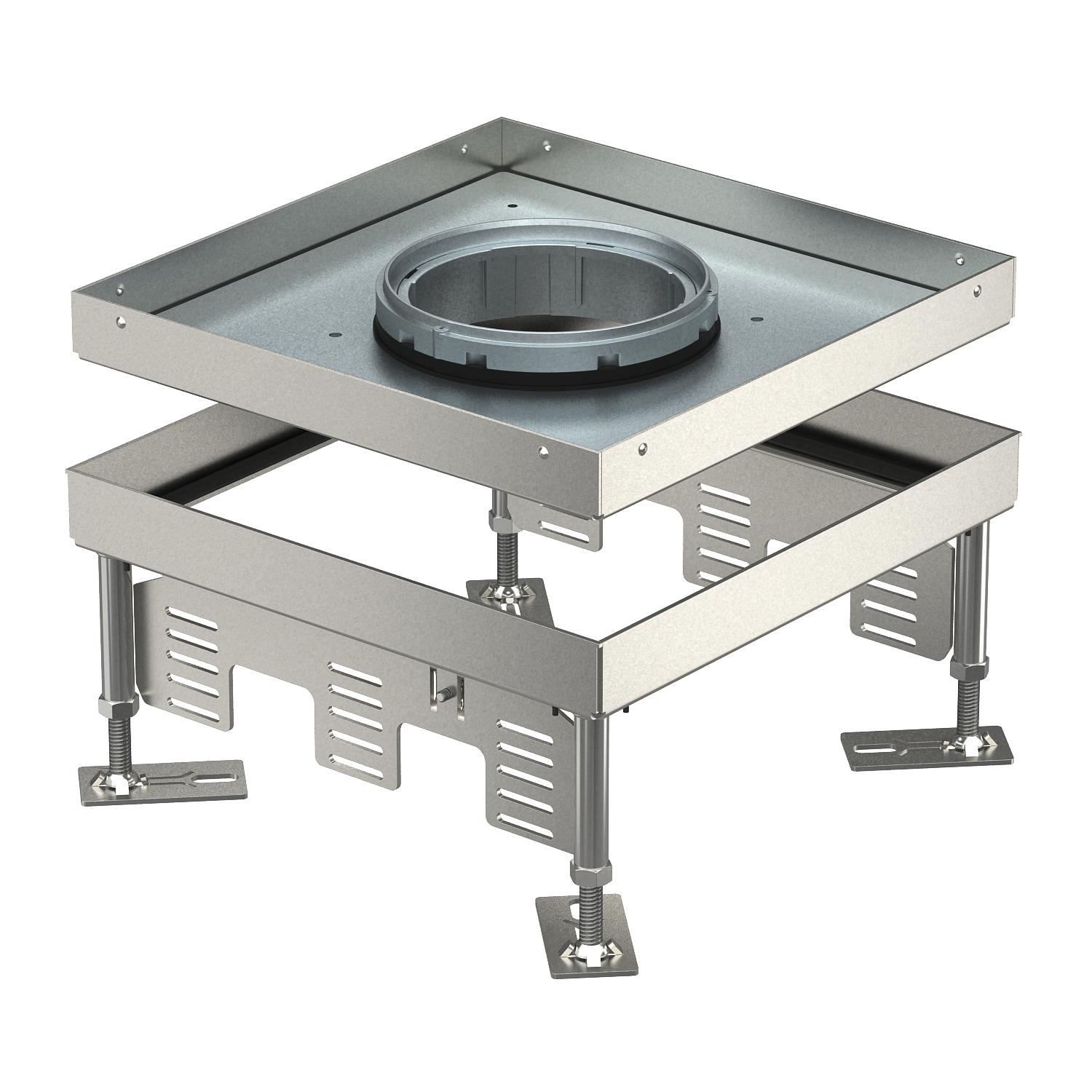

Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFNSL, jmenovitá velikost 9, ušlechtilá ocel

Obj. č. 7409390 | EAN 4012195869221

Obj. č. / Typ	7409390 / RKFN2 9 VMSL1N21

Výška podlahy, min.	105 mm

Výška podlahy, max.	155 mm

Tloušťka podlahové krytiny	21 mm

Rozměr h	105 mm

Jmenovitá velikost pro přístrojové jednotky	9

Stupeň krytí (IP) při nepoužívání	IP40

Popis výrobku

Popis výrobku

Kulatá „slepá“ kazeta pro vysoké zatížení, pro tubus, ve jmenovité velikosti R9 k vestavbě instalačních přístrojů v kanálových systémech, zdvojených a dutých podlahách, v suchých nebo mokrých podlahách v interiéru. Zátěžová třída 1 až 10 kN.

Nivelizovatelná kazeta pro vysoké zatížení s tubusem, třída zatížení 1-10 kN, 3-komorová. Lze instalovat 3 kryty APMT5. K instalaci 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / třmenem nebo 12 přístrojů Modul 45. Tubus není součástí dodávky.

Technické údaje

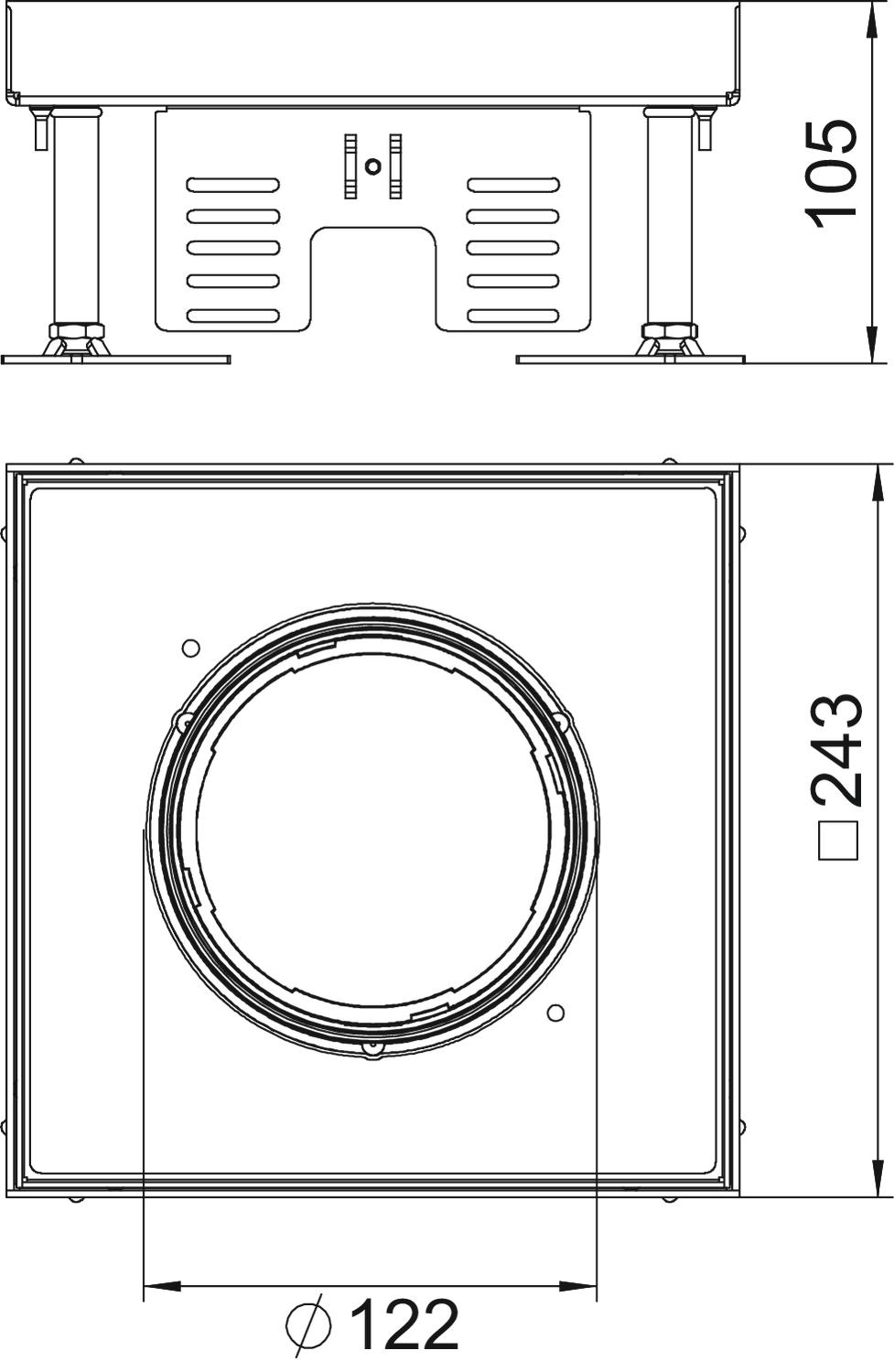

Rozměry

Délka	243 mm
Délka – montážní rozměr	244 mm
Hloubka vestavby	105 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Nerez ocel, materiál 1.4307
Nivelační rozsah, max.	155 mm
Nivelační rozsah, min.	105 mm
Oddělitelné	Ne
Počet osaditelných přístrojů	12
Počet přístrojových vložek	3
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ano
Provedení vývodu vedení	Zápustný tubus

Rozměr	243x243x100
Rozměr h	105 mm
Šířka	243 mm
Šířka – montážní rozměr	244 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Tloušťka podlahové krytiny	21 mm
Třída vysokého zatížení	10 kN (OBO SL1)
Typ montážního systému	UT4
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, max.	155 mm
Výška podlahy, min.	105 mm
