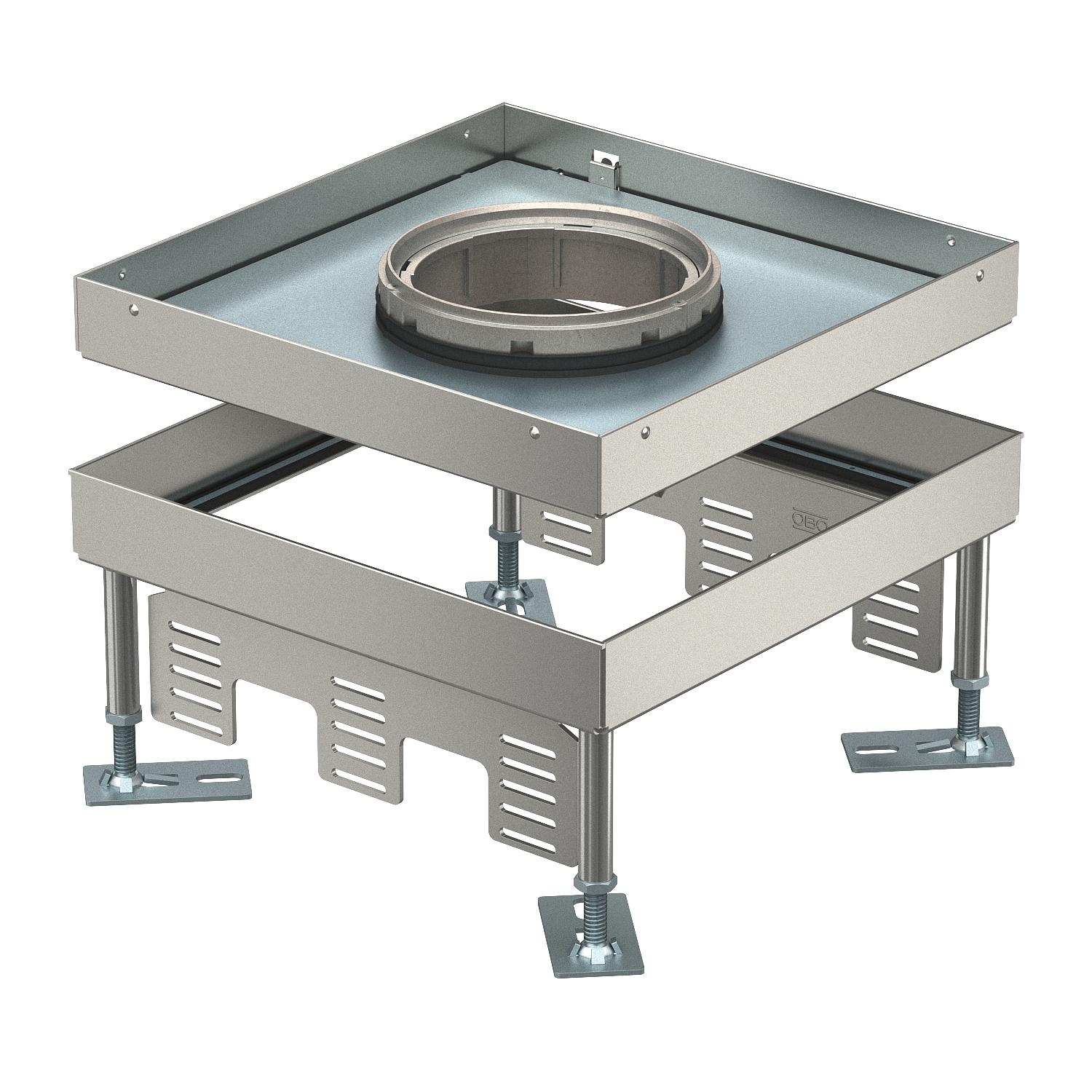

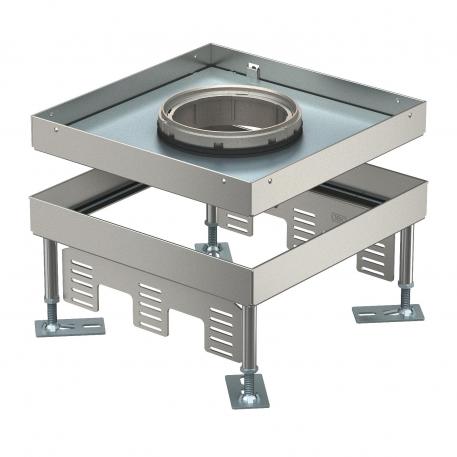

Nivelizovatelná kazeta pro vysoká zatížení pro tubus, RKFNSL, jmenovitá velikost 9, ušlechtilá ocel
Obj. č. 7408940 | EAN 4012197278304
- Popis výrobku
-
Popis výrobkuNivelizovatelná čtvercová kazeta pro vysoká zatížení, pro tubus, jmenovitá velikost 9 k vestavbě instalačních přístrojů do kanálových systémů nebo dvojitých a dutých podlah se suchou nebo mokrou údržbou v interiéru. Zátěžová třída 1 až 10 kN.
Pro vestavbu 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / nosným třmenem nebo 12 přístrojů Modul 45®. Lze instalovat 3 kryty APMT5. Tubus není součástí dodávky.
Nivelovatelná čtvercová kazeta pro vysoká zatížení, pro tubus, jmenovitá velikost 9 k vestavbě instalačních přístrojů do kanálových systémů nebo dvojitých a dutých podlah se suchou nebo mokrou údržbou v interiéru. Zátěžová třída 1 až 10 kN.
Vyrovnaná kazeta pro velké zatížení se 3 komorami. Lze instalovat 3 kryty APMT5.
-
- Technické údaje
-
Rozměry

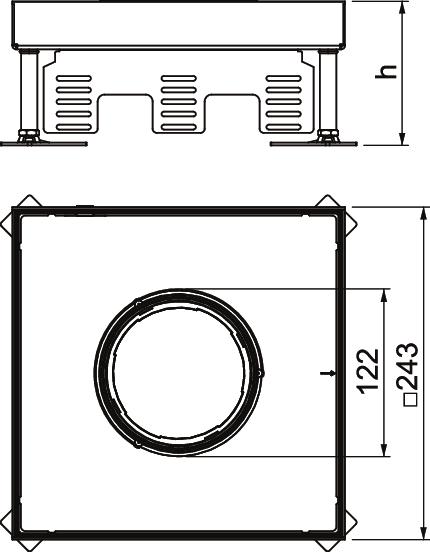

Délka 243 mm Délka – montážní rozměr 244 mm Hloubka vestavby 110 mm Jmenovitá velikost pro přístrojové jednotky 9 Materiál Nerez ocel Nivelační rozsah, max. 155 mm Nivelační rozsah, min. 110 mm Normaa EN 50085-2-2 Oddělitelné Ne Počet osaditelných přístrojů 12 Počet univerzálních nosičů 3 x UT4 Počet vývodů vedení 1 Přístrojové nosiče k uchycení přístrojových vložek Ne Provedení Čtvercová Provedení pro vysoká zatížení Ano Provedení vývodu vedení Zápustný tubus Rozměr 243x243x105 Rozměr h 110 mm Schválení VDE Šířka 243 mm Šířka – montážní rozměr 244 mm Stupeň krytí (IP) při nepoužívání IP55 Stupeň krytí (IP) při používání IP20 Stupeň ochrany – kód IK IK10 Tloušťka podlahové krytiny 21 mm Třída vysokého zatížení 10 kN (OBO SL1) Typ montážního systému UT4 Údržba podlahy mokré Vhodné pro vestavbu do duté podlahy Ano Vhodné pro vestavbu do dvojité podlahy Ano Výřez ve dně / montážní otvor 244x244 Výška 110 mm Výška podlahy, max. 155 mm Výška podlahy, min. 110 mm - Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu
TUK2 GV 7428140 1 Kus
Tubus s drážkou pro podlahovou krytinu, s manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu
TUK2 G4 7428142 1 Kus - Ke stažení
-
Datový list RKFN3 9 V SL1 21 / 7408940 , 0.19MB , pdfEU prohlášení o shodě RKFN3 9 V SL1 21 / 7408940 , 0.17MB , pdfREACH Prohlášení o shodě RKFN3 9 V SL1 21 / 7408940 , 0.13MB , pdfRoHS Prohlášení o shodě RKFN3 9 V SL1 21 / 7408940 , 0.13MB , pdf
