- Popis výrobku
-
Popis výrobku

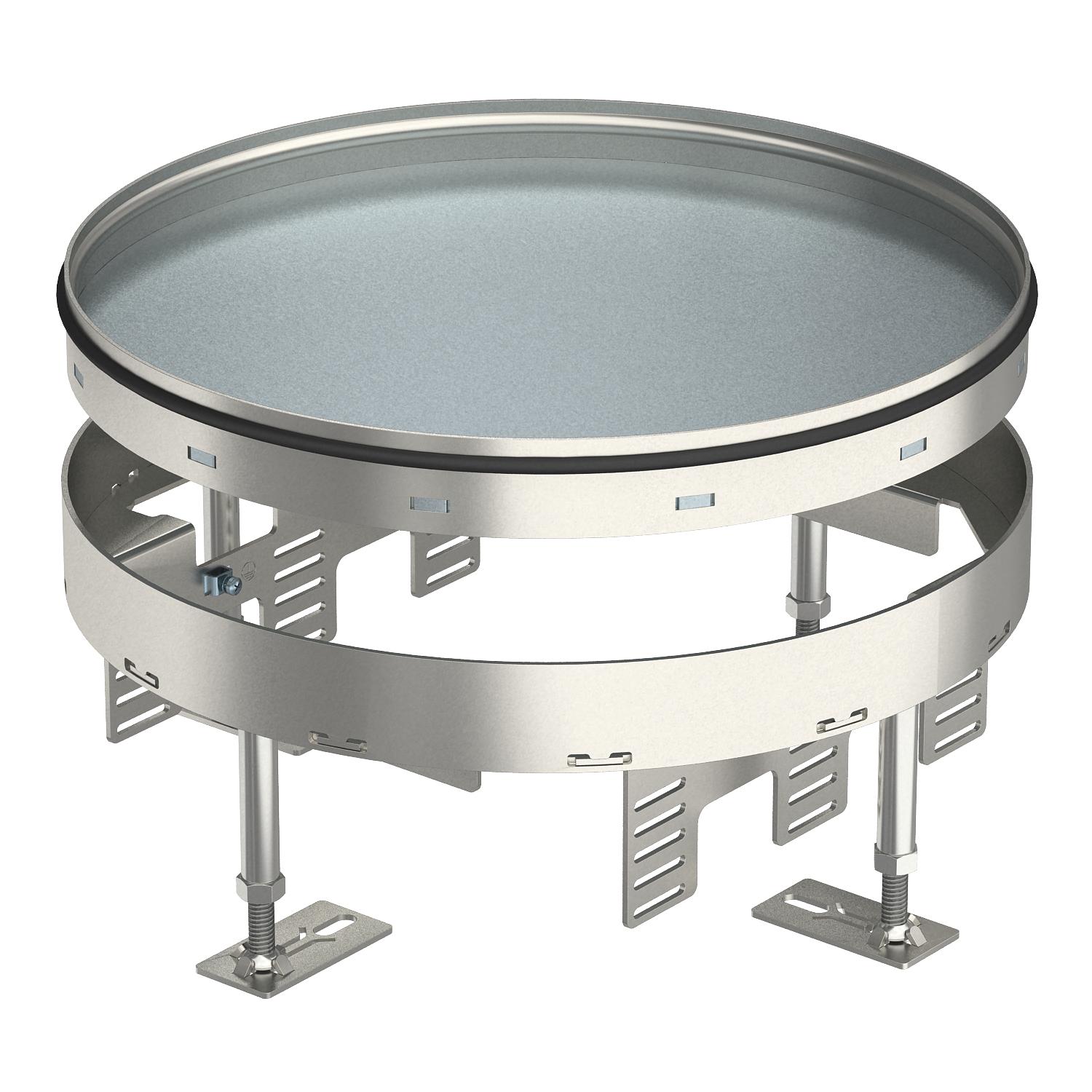

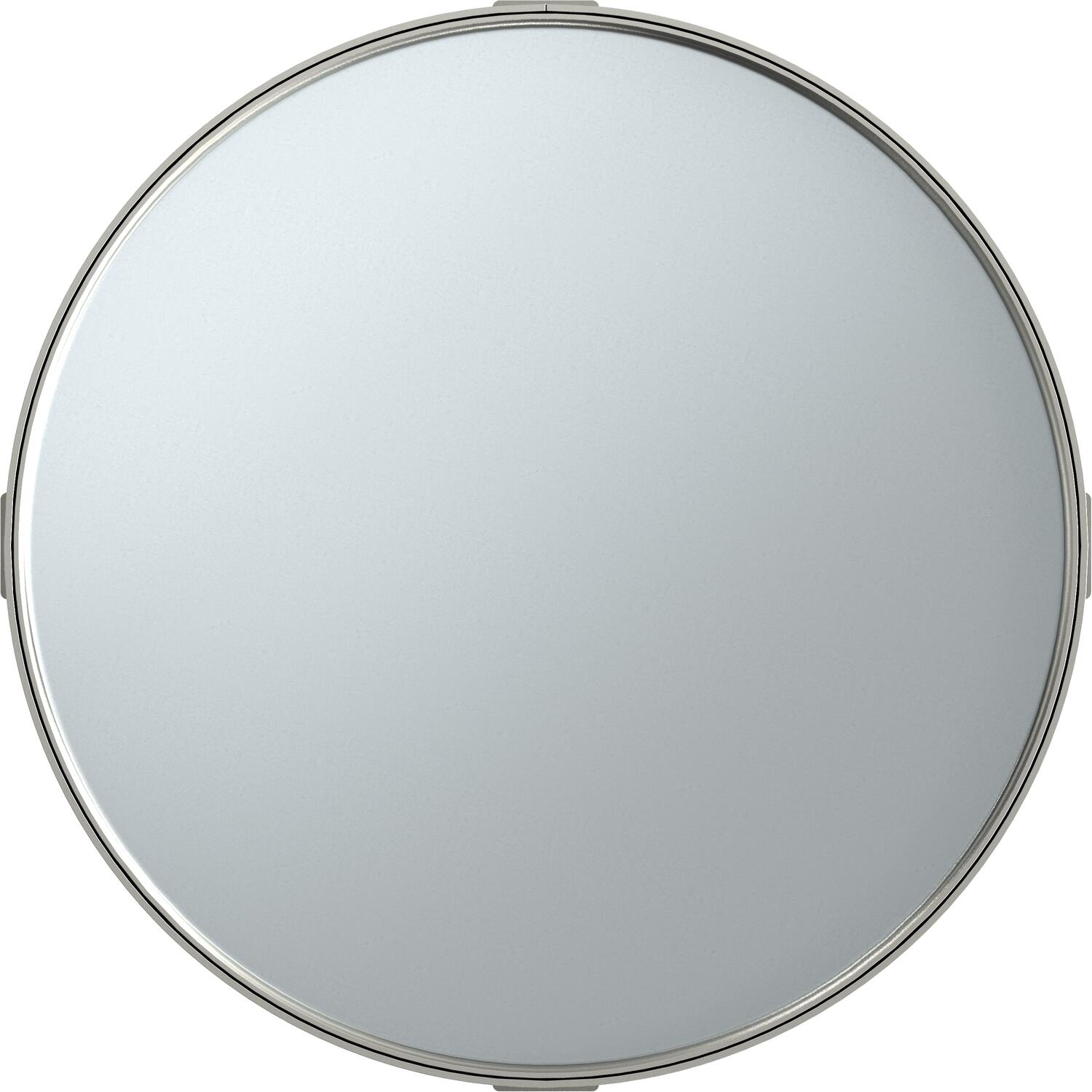

Kulatá „slepá“ kazeta pro vysoké zatížení ve jmenovité velikosti R9 k vytvoření kontrolního otvoru v potrubních systémech, zdvojených a dutých podlahách, v suchých nebo mokrých podlahách v interiéru. Zátěžová třída 2 do 20 kN. Vhodná jen pro hladké podlahové krytiny.
Nivelizovatelná kazeta s vysokou zátěží jako prázdná kazeta s třídou zatížení 2-20 kN, tříkomorová. Lze nainstalovat 3 krycí desky APMT5. K instalaci 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / třmenem nebo 12 přístrojů Modul 45.
- Technické údaje
-
Technické údaje

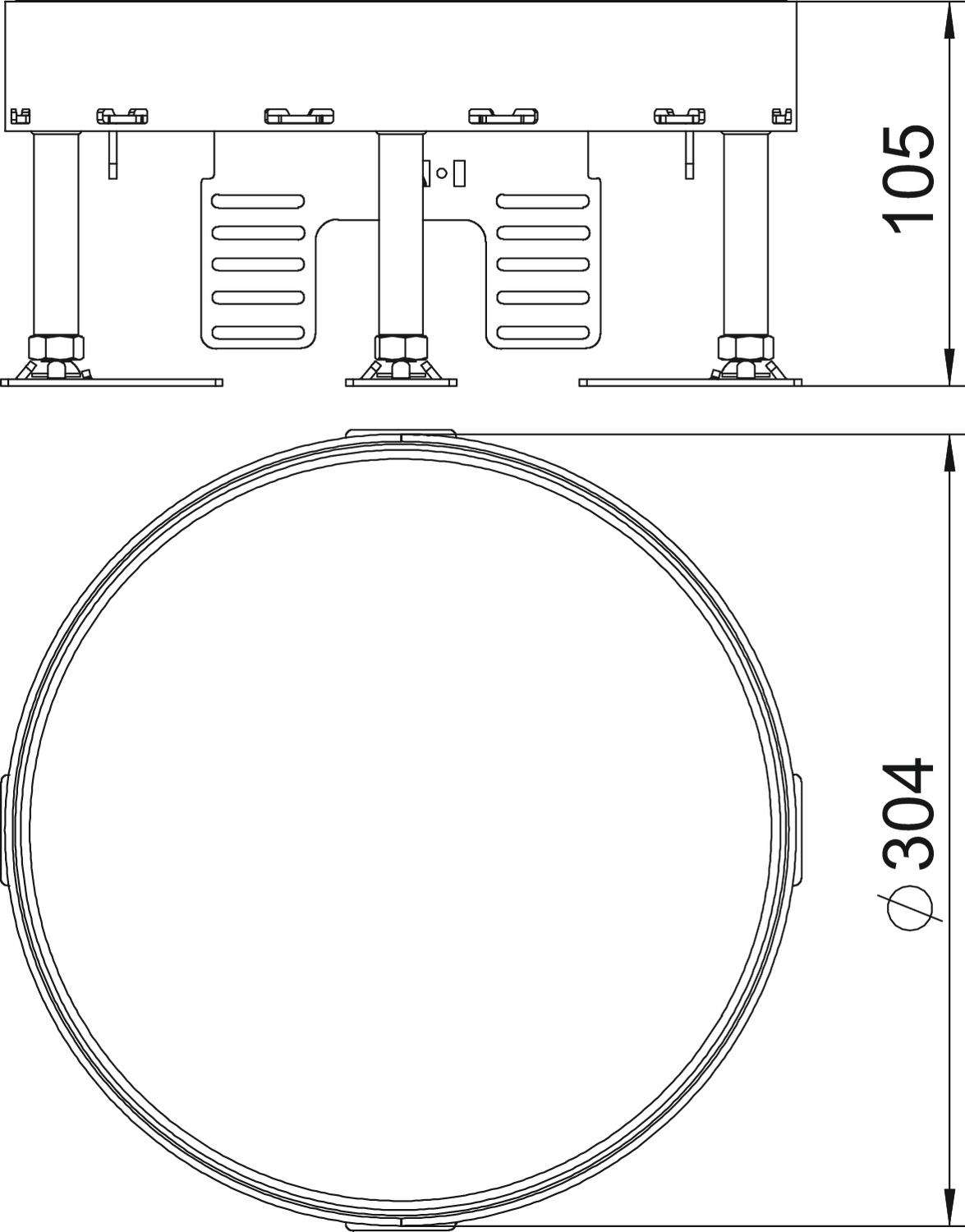

Hloubka vestavby 105 mm Jmenovitá velikost pro přístrojové jednotky R9 Materiál Nerez ocel, materiál 1.4307 Montážní průměr 305 Nivelační rozsah, max. 155 mm Nivelační rozsah, min. 105 mm Oddělitelné Ne Přístrojové nosiče k uchycení přístrojových vložek Ano Provedení Kruhová Provedení pro vysoká zatížení Ano Provedení vývodu vedení Bez vývodu pro šňůru Rozměr Ø305mm Rozměr h 105 mm Stupeň krytí (IP) při nepoužívání IP44 Stupeň krytí (IP) při používání IP00 Stupeň ochrany – kód IK IK10 Tloušťka podlahové krytiny 20 mm Třída vysokého zatížení 20 kN (OBO SL2) Typ montážního systému UT4 Údržba podlahy mokré Vhodné pro vestavbu do duté podlahy Ano Vhodné pro vestavbu do dvojité podlahy Ano Výška podlahy, max. 155 mm Výška podlahy, min. 105 mm - Všechny typy
- Ke stažení
-
Datový list RKR2 9SL2 V2 20 / 7409112 , 0.21MB , pdfProhlášení o shodě RKR2 9SL2 V2 20 / 7409112 , 0.06MB , pdfPomůcka pro výběr Pomůcka pro výběr systémů pro velká zatížení , 0.13MB , pdfNávod k montáži Schwerlastsystem , 6.72MB , pdfNávod k montáži RKRSL RKFRSL , 2.29MB , pdf
