Nivelizovatelná kazeta se šňůrovým vývodem, RKSN, ušlechtilá ocel 105 | 150 | 20 | 105 | 4

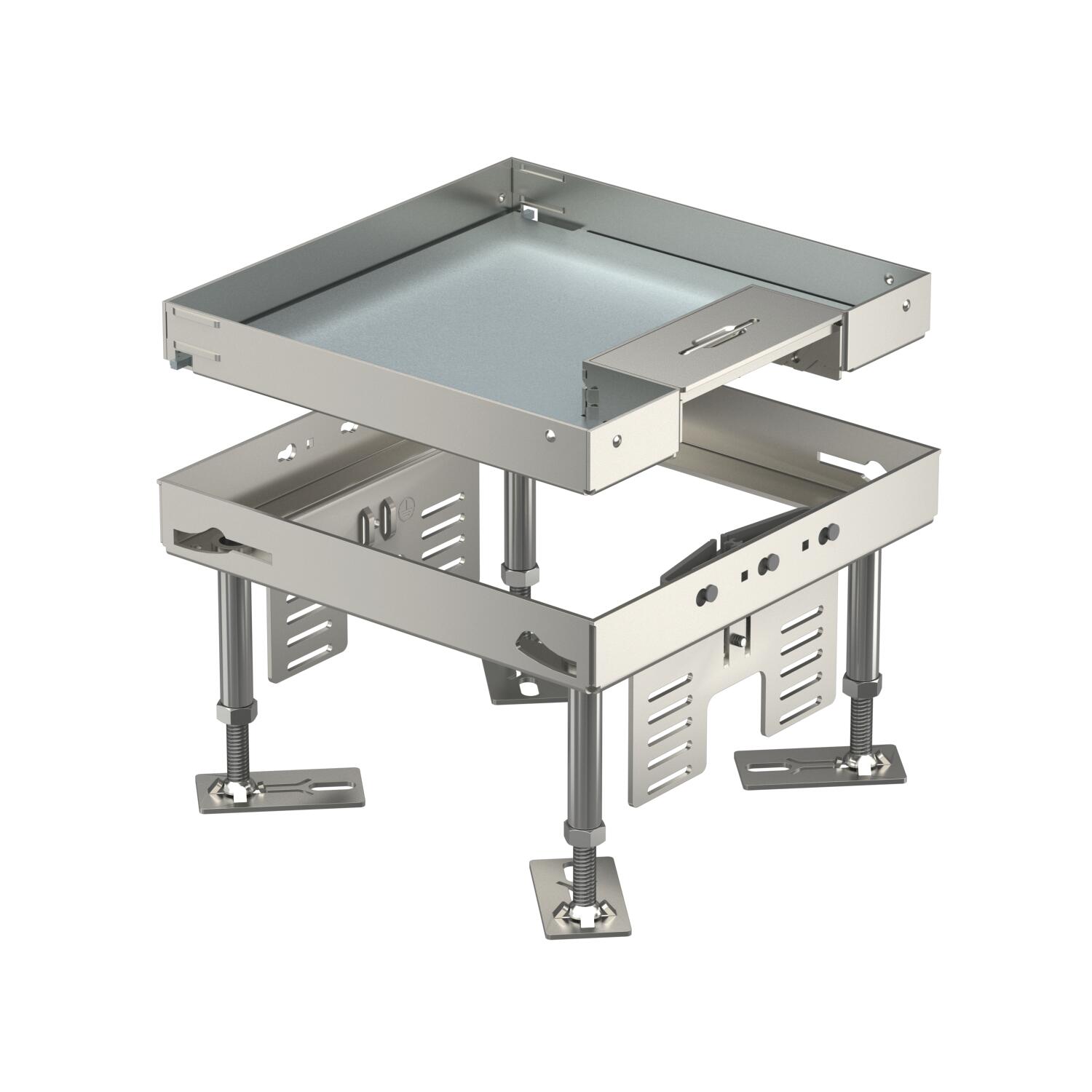

Nivelizovatelná kazeta se šňůrovým vývodem, RKSN, ušlechtilá ocel

Obj. č. 7409208 | EAN 4012195867128

Obj. č. / Typ

Výška podlahy, min.

Výška podlahy, max.

Tloušťka podlahové krytiny

Rozměr h

Jmenovitá velikost pro přístrojové jednotky	4

Popis výrobku

Popis výrobku

Nivelizovatelná kazeta jmenovité velikosti 4 se šňůrovým vývodem k vestavbě instalačních přístrojů v podlahách se suchou údržbou v interiéru.

Kazeta nivelizovatelná se šňůrovým vývodem, dvoukomorová. Lze instalovat 2 krycí desky APMT2. Pro vestavbu 2 univerzálních nosičů UT3 pro 4 jednotlivé instalační přístroje s nosným kroužkem / nosným třmenem nebo 6 přístrojů Modul 45.

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolébky po bránu	14,895 kg CO₂e / 1 Kus
Délka	199 mm
Délka – montážní rozměr	201 mm
Hloubka vestavby	105 mm
Jmenovitá velikost pro přístrojové jednotky	4
Materiál	Nerez ocel, materiál 1.4307
Nivelační rozsah, max.	150 mm
Nivelační rozsah, min.	105 mm
Oddělitelné	Ne
Počet osaditelných přístrojů	6
Počet přístrojových vložek	2
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr	200x200mm

Rozměr h	105 mm
Schválení	VDE
Šířka	199 mm
Šířka – montážní rozměr	201 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 15 000 N
Tloušťka podlahové krytiny	20 mm
Typ montážního systému	UT3
Údržba podlahy	suché
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, max.	150 mm
Výška podlahy, min.	105 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Rozměr h	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKSN2 4 VS 20	105 mm	150 mm	20 mm	105 mm	4	7409208	Kus	1 Kus
RKSN2 4 VS 25	110 mm	155 mm	25 mm	110 mm	4	7409210	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nivelační jednotka RKNEV2	RK NEV2 110	7405815	B. j.	1 B. j.
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
