Nivelizovatelná kazeta se šňůrovým vývodem, RKSN, ušlechtilá ocel

Obj. č. 7409220 | EAN 4012195867234

Obj. č. / Typ

Výška podlahy, min.

Výška podlahy, max.

Tloušťka podlahové krytiny

Rozměr h

Provedení vývodu vedení	Otočný šňůrový vývod

Jmenovitá velikost pro přístrojové jednotky	9

Popis výrobku

Popis výrobku

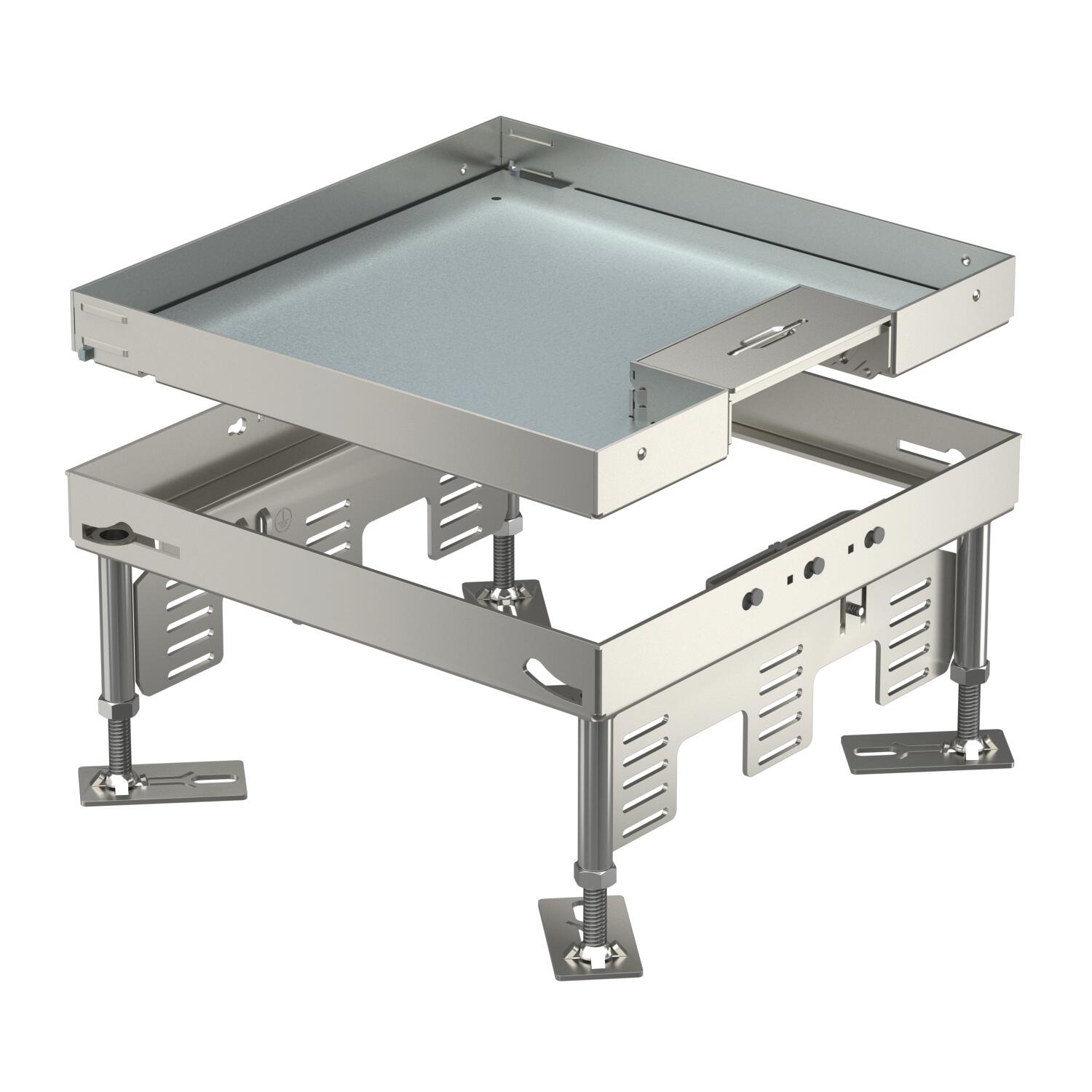

Nivelizovatelná kazeta jmenovité velikosti 9 se šňůrovým vývodem k vestavbě instalačních přístrojů v podlahách se suchou údržbou v interiéru.
Pro vestavbu 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / nosným třmenem nebo 12 přístrojů Modul 45®.

Technické údaje

Technické údaje

CO₂ stopa (GWP) od kolébky po bránu	22,537 kg CO₂e / 1 Kus
Délka	243 mm
Délka – montážní rozměr	244 mm
Hloubka vestavby	110 mm
Jmenovitá velikost	350 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Nerez ocel, materiál 1.4307
Nivelační rozsah, max.	155 mm
Nivelační rozsah, min.	110 mm
Oddělitelné	Ne
Počet osaditelných přístrojů	12
Počet přístrojových vložek	3
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Otočný šňůrový vývod

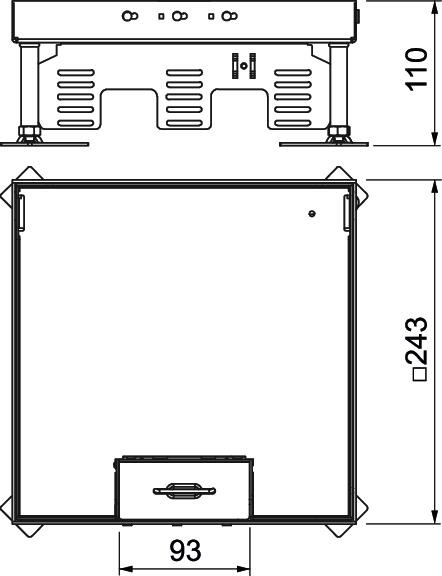

Rozměr	243x243mm
Rozměr h	110 mm
Schválení	VDE
Šířka	243 mm
Šířka – montážní rozměr	244 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 15 000 N
Tloušťka podlahové krytiny	25 mm
Typ montážního systému	UT4
Údržba podlahy	suché
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, max.	155 mm
Výška podlahy, min.	110 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Rozměr h	Provedení vývodu vedení	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKSN2 9 VS 20	105 mm	150 mm	20 mm	105 mm	Otočný šňůrový vývod	9	7409218	Kus	1 Kus
RKSN2 9 VS 25	110 mm	155 mm	25 mm	110 mm	Otočný šňůrový vývod	9	7409220	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nivelační jednotka RKNEV2	RK NEV2 110	7405815	B. j.	1 B. j.
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
