Nivelizovatelná kazeta se šňůrovým vývodem, RKSR, mosaz 110 | 155 | 25 | | R7

Nivelizovatelná kazeta se šňůrovým vývodem, RKSR, mosaz

Obj. č. 7409264 | EAN 4012195867456

Obj. č. / Typ	7409264 / RKS2 R7 M25

Výška podlahy, min.	110 mm

Výška podlahy, max.	155 mm

Tloušťka podlahové krytiny	25 mm

Jmenovitá velikost pro přístrojové jednotky	R7

Popis výrobku

Popis výrobku

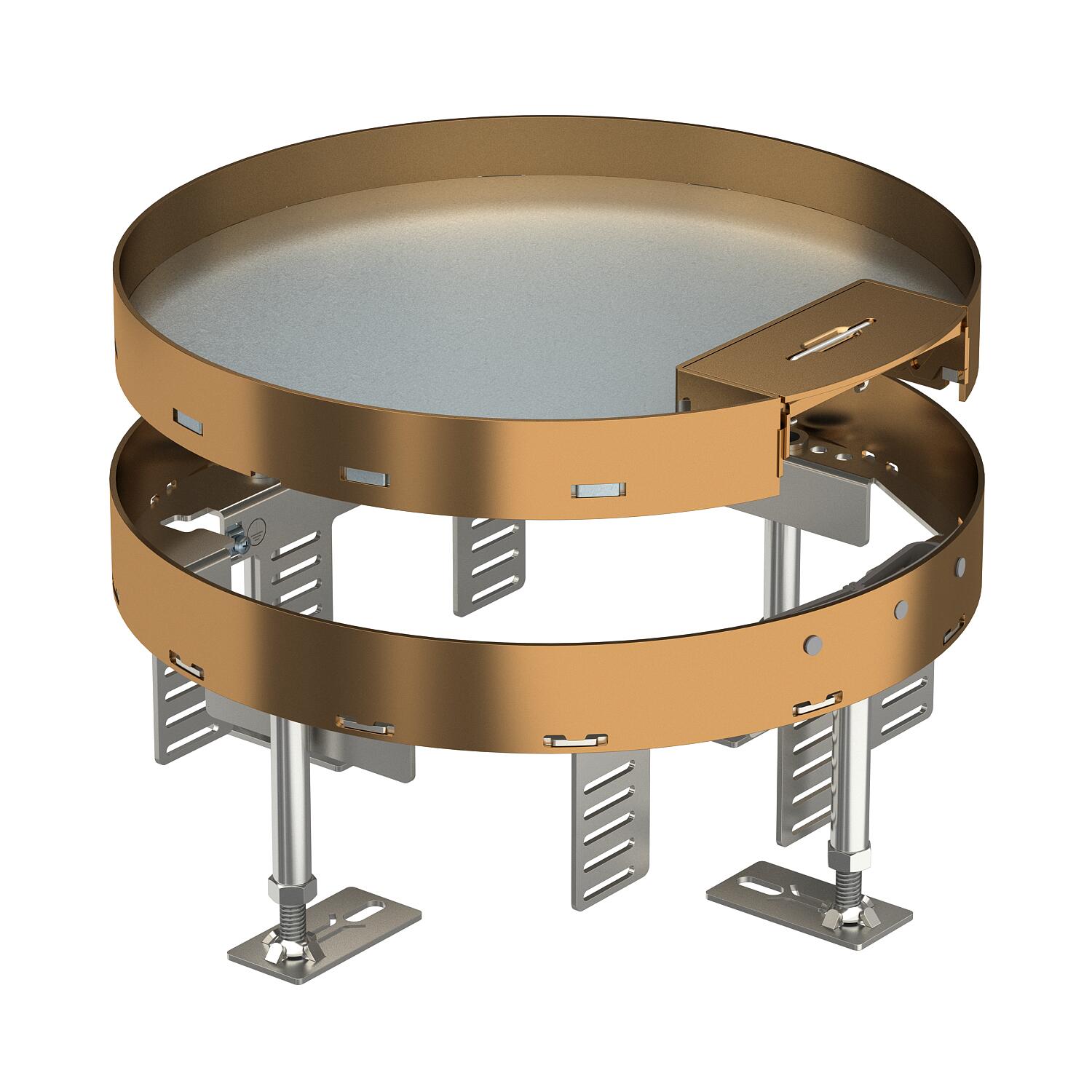

Nivelizovatelná kazeta jmenovité velikosti R7 se šňůrovým vývodem k vestavbě instalačních přístrojů v podlahách se suchou údržbou v interiéru.
Kazeta nivelizovatelná se šňůrovým vývodem, tříkomorová. Lze instalovat 2 krycí desky APMT2 a jednu APMT5. Pro vestavbu 2 univerzálních nosičů UT3 a jednoho UT4 pro 7 jednotlivých instalačních přístrojů s nosným kroužkem / nosným třmenem nebo 10 přístrojů Modul 45.

Technické údaje

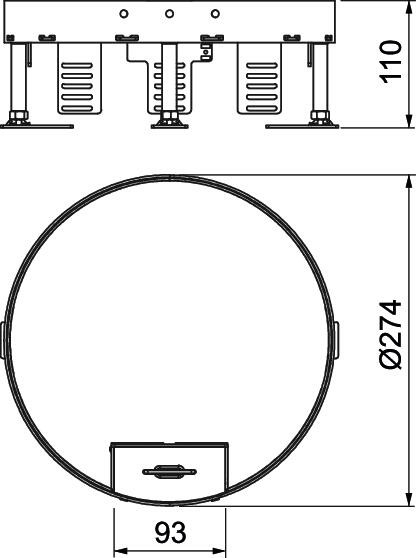

Rozměry

Délka	274 mm
Hloubka vestavby	110 mm
Jmenovitá velikost pro přístrojové jednotky	R7
Materiál	mosazi
Montážní průměr	275
Nivelační rozsah, max.	155 mm
Nivelační rozsah, min.	110 mm
Oddělitelné	Ne
Počet osaditelných přístrojů	10
Počet přístrojových vložek	3
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Kruhová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr	Ø275mm

Rozměr h	110 mm
Schválení	VDE
Šířka	274 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	25 mm
Typ montážního systému	UT3 / UT4
Údržba podlahy	suché
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, max.	155 mm
Výška podlahy, min.	110 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKS2 R7 M25	110 mm	155 mm	25 mm	R7	7409264	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nivelační jednotka RKNEV2	RK NEV2 110	7405815	B. j.	1 B. j.
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
