Nivelizovatelná kazeta se šňůrovým vývodem, RKSR, ušlechtilá ocel 110 | 155 | 20 | | R4

Nivelizovatelná kazeta se šňůrovým vývodem, RKSR, ušlechtilá ocel

Obj. č. 7409258 | EAN 4012195867395

Obj. č. / Typ	7409258 / RKS2 R4 V20

Výška podlahy, min.	110 mm

Výška podlahy, max.	155 mm

Tloušťka podlahové krytiny	20 mm

Jmenovitá velikost pro přístrojové jednotky	R4

Popis výrobku

Popis výrobku

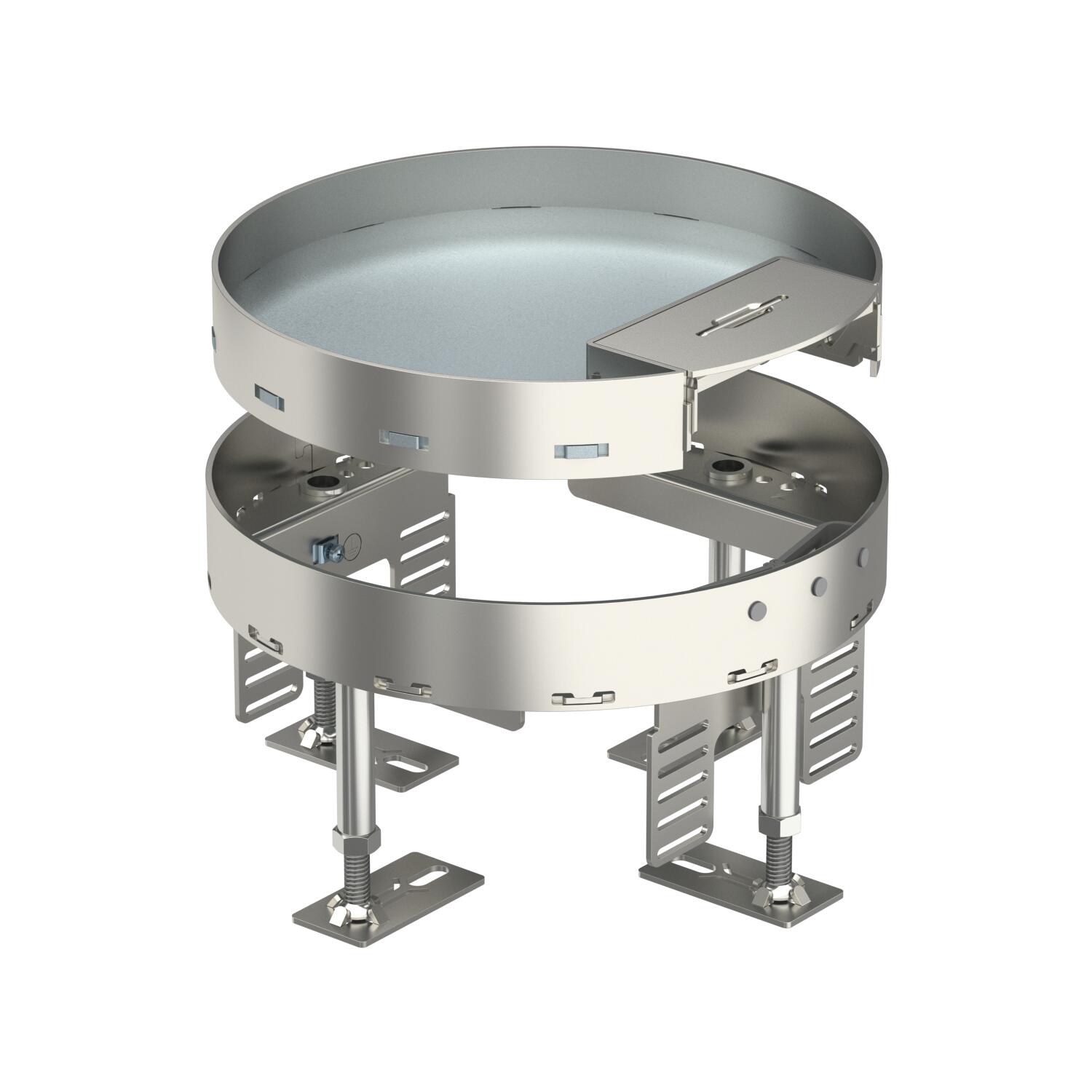

Nivelizovatelná kazeta jmenovité velikosti R4 se šňůrovým vývodem k vestavbě instalačních přístrojů v podlahách se suchou údržbou v interiéru.
Kazeta nivelizovatelná se šňůrovým vývodem, dvoukomorová. Lze instalovat 2 krycí desky APMT2. Pro vestavbu 2 univerzálních nosičů UT3 pro 4 jednotlivé instalační přístroje s nosným kroužkem / nosným třmenem nebo 6 přístrojů Modul 45.

Technické údaje

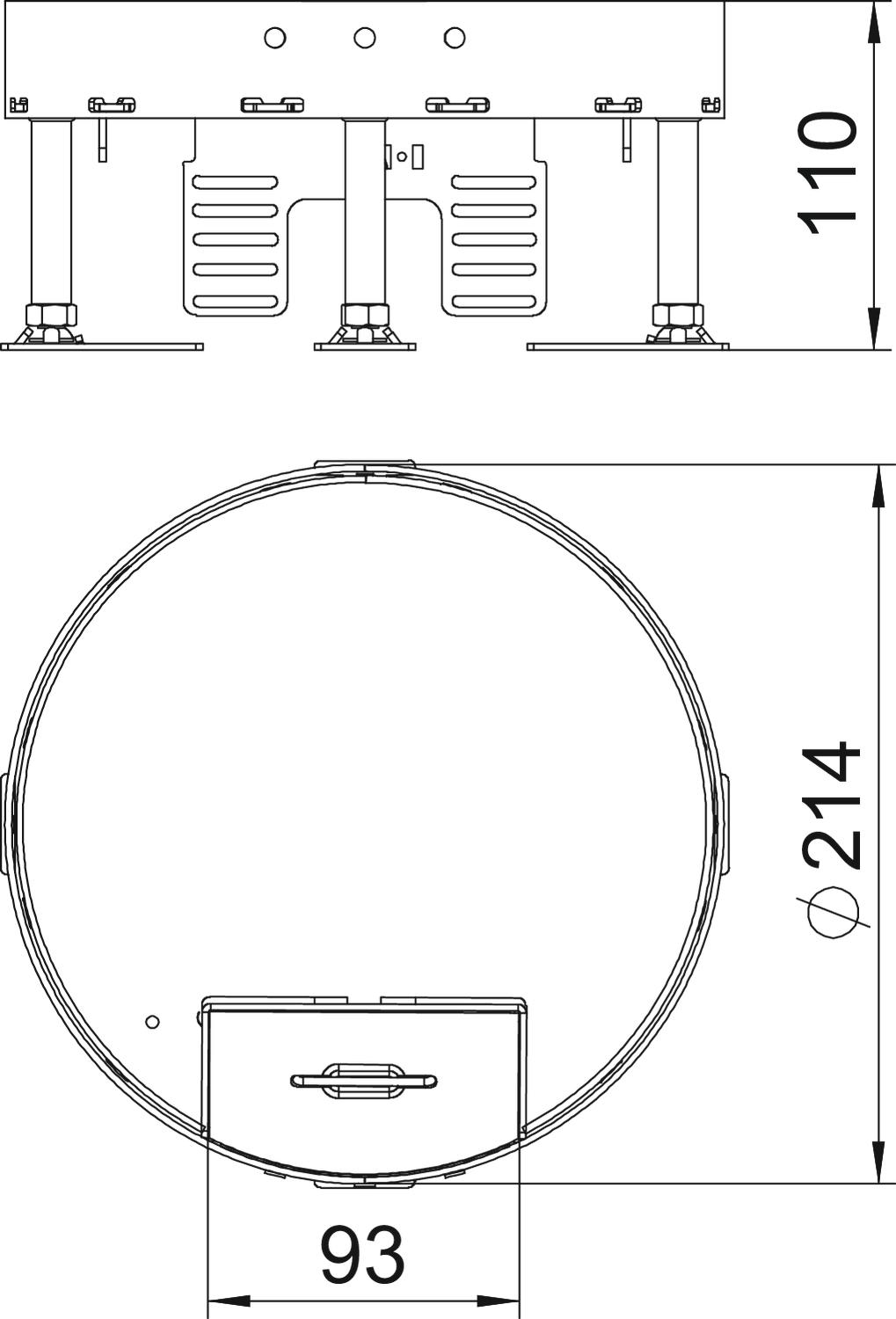

Rozměry

Délka	214 mm
Hloubka vestavby	110 mm
Jmenovitá velikost pro přístrojové jednotky	R4
Materiál	Nerez ocel, materiál 1.4307
Montážní průměr	215
Nivelační rozsah, max.	155 mm
Nivelační rozsah, min.	110 mm
Oddělitelné	Ne
Počet osaditelných přístrojů	6
Počet přístrojových vložek	2
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Kruhová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr	Ø215mm

Rozměr h	110 mm
Schválení	VDE
Šířka	214 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 15 000 N
Tloušťka podlahové krytiny	20 mm
Typ montážního systému	UT3
Údržba podlahy	suché
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška podlahy, max.	155 mm
Výška podlahy, min.	110 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Výška podlahy, max.	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKS2 R4 V20	110 mm	155 mm	20 mm	R4	7409258	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nivelační jednotka RKNEV2	RK NEV2 110	7405815	B. j.	1 B. j.
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
