Nivelovatelná, oddělitelná kazeta pro revizní otvor, RKNUZD3, ušlechtilá ocel | 105 | 20 | 90 | 9

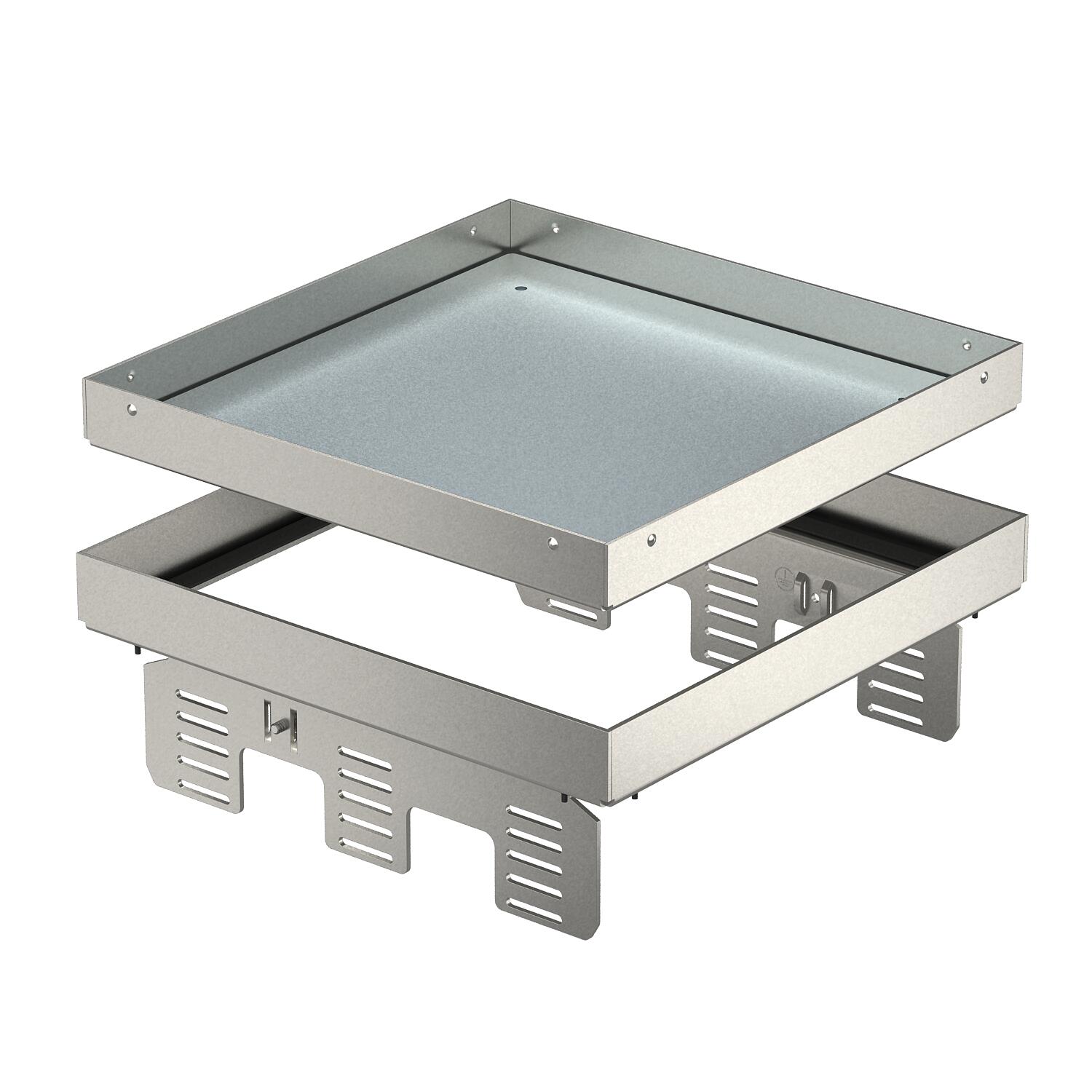

Nivelovatelná, oddělitelná kazeta pro revizní otvor, RKNUZD3, ušlechtilá ocel

Obj. č. 7409066 | EAN 4012195868088

Obj. č. / Typ

Výška podlahy, min.

Tloušťka podlahové krytiny

Rozměr h

Jmenovitá velikost pro přístrojové jednotky	9

Popis výrobku

Popis výrobku

Nivelizovatelná, od podlahy oddělitelná "slepá" kazeta pro vytvoření revizního otvoru jmenovité velikosti 9 v suchých nebo mokrých podlahách v interiéru, pro instalaci do podlahových krabic UZD250 nebo UZD350, každá ve spojení s montážním víkem DUG../9 nebo do krabic UGD250-3/9 nebo UGD350-3/9. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic. Vhodná jen pro hladké podlahové krytiny.
Nivelovatelná kazeta prázdná, tříkomorová Lze nainstalovat 3 krycí desky APMT5. K instalaci 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / třmenem nebo 12 přístrojů Modul 45.
Nivelovatelná „zaslepovací“ kazeta odpojená od podlahy pro zhotovení revizního otvoru jmenovité velikosti 9 v podlahách se suchou nebo mokrou údržbou v interiéru, k montáži do podlahových krabic UZD250 nebo UZD350, vždy ve spojení s montážním víkem DUG../9. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic. Vhodná jen pro hladké podlahové krytiny.

Technické údaje

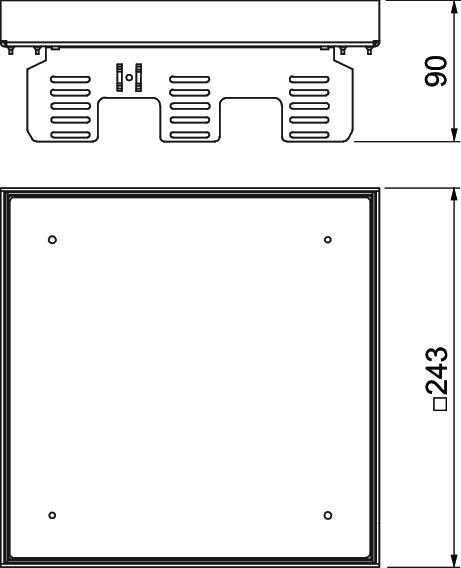

Rozměry

Délka	243 mm
Délka – montážní rozměr	244 mm
Hloubka vestavby	105 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Nerez ocel, materiál 1.4307
Oddělitelné	Ano
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Bez vývodu pro šňůru
Rozměr	243x243mm
Rozměr h	90 mm
Schválení	VDE
Šířka	243 mm

Šířka – montážní rozměr	244 mm
Stupeň krytí (IP) při nepoužívání	IP44
Stupeň krytí (IP) při používání	IP00
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 10 000 N
Tloušťka podlahové krytiny	20 mm
Typ montážního systému	UT4
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška	90 mm
Výška podlahy, min.	105 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Tloušťka podlahové krytiny	Rozměr h	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409066	Kus	1 Kus
RKN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409068	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
Nivelační úhelník pro montáž do UZD/UGD250-3 pro čtvercovou kazetu	NW 250-3 QK	7410540	Kus	1 Kus
Nivelační úhelník pro montáž do UGD350-3 pro čtvercovou kazetu	NW 350-3 QK	7410544	Kus	1 Kus
