Nivelovatelná, oddělitelná kazeta pro tubus, RKFNUZD3, ušlechtilá ocel

Obj. č. 7409378 | EAN 4012195869146

Obj. č. / Typ

Výška podlahy, min.

Tloušťka podlahové krytiny

Rozměr h

Jmenovitá velikost pro přístrojové jednotky	9

Popis výrobku

Popis výrobku

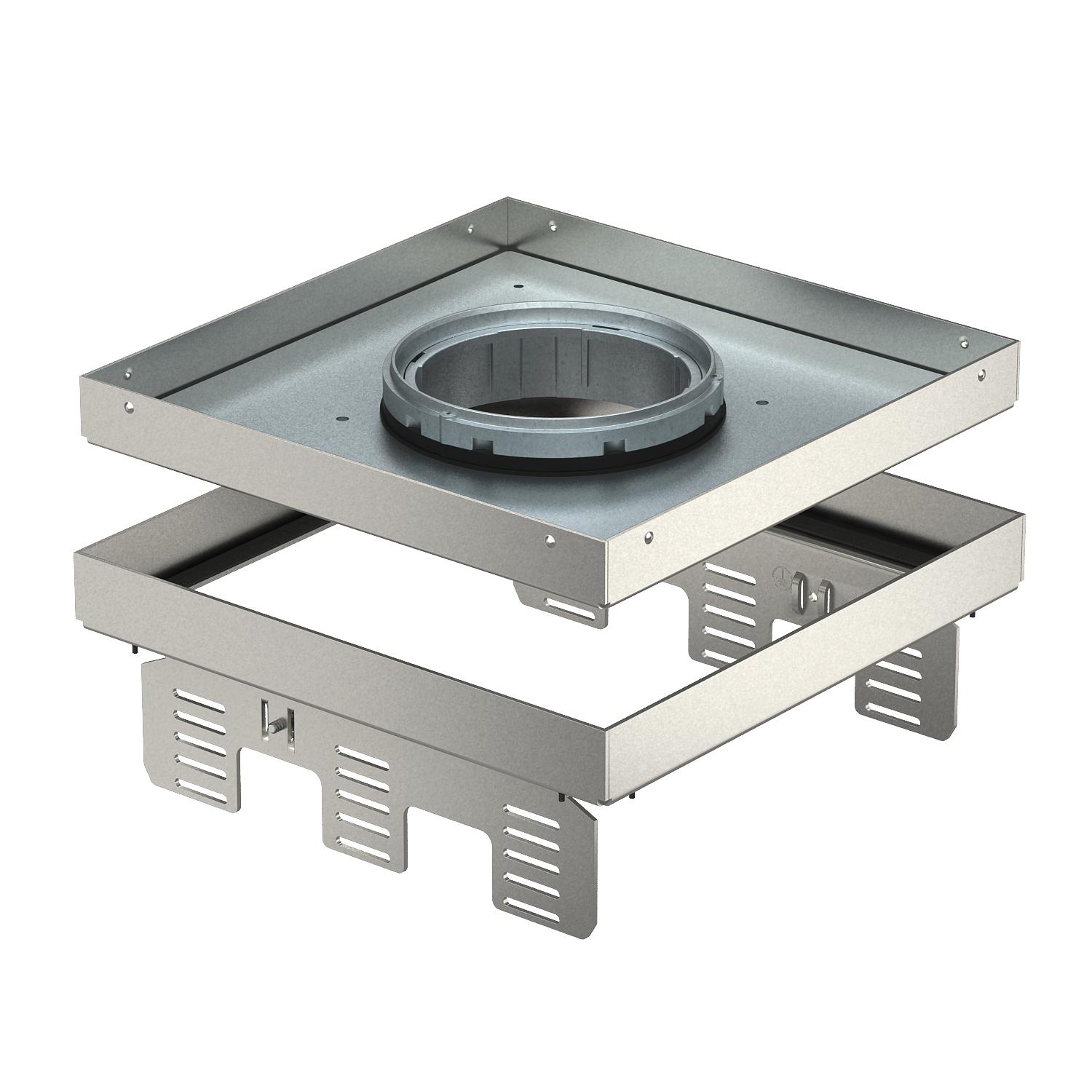

Nivelizovatelná, od podlahy oddělitelná kazeta jmenovité velikosti 9, na trubku, pro instalaci instalačních přístrojů v podlahách se suchým nebo mokrým čištěním v interiéru, pro montáž do podlahových krabic UZD250 nebo UZD350, každá ve spojení s montážním krytem DUG../9 nebo do krabic UGD250-3/9 nebo UGD350-3/9. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic.
Nivelizovatelná kazeta s tubusem, 3-komorová. Lze instalovat 3 kryty APMT5. K instalaci 3 univerzálních nosičů UT4 pro 9 jednotlivých instalačních přístrojů s nosným kroužkem / třmenem nebo 12 přístrojů Modul 45. Tubus není součástí dodávky.
Nivelovatelná kazeta jmenovité velikosti 9, odpojená od podlahy, pro tubus, k montáži instalačních přístrojů do podlah se suchou nebo mokrou údržbou v interiéru, k montáži do podlahových krabic typu UZD250 nebo UZD350, vždy ve spojení s montážním víkem DUG../9. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic.

Nivelizovatelná kazeta pro tubus, 3-komorová Lze instalovat 3 kryty APMT5. Tubus není součástí dodávky.

Technické údaje

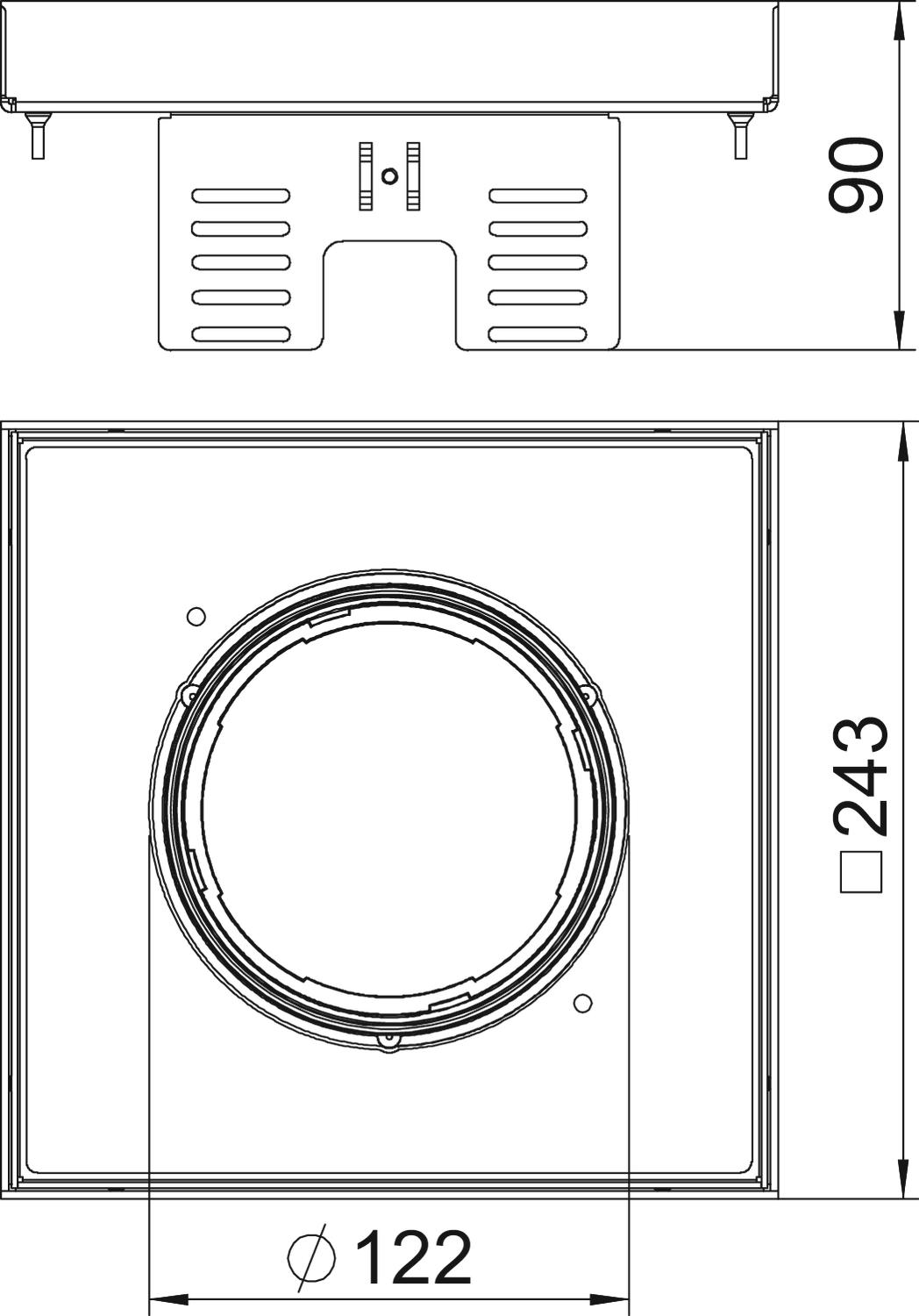

Rozměry

Délka	243 mm
Délka – montážní rozměr	244 mm
Hloubka vestavby	105 mm
Jmenovitá velikost pro přístrojové jednotky	9
Materiál	Nerez ocel, materiál 1.4307
Oddělitelné	Ano
Počet osaditelných přístrojů	12
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ne
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Zápustný tubus
Rozměr	243x243mm
Rozměr h	90 mm

Schválení	VDE
Šířka	243 mm
Šířka – montážní rozměr	244 mm
Stupeň krytí (IP) při nepoužívání	IP44
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, velká plocha	do 5 000 N
Tloušťka podlahové krytiny	20 mm
Typ montážního systému	UT4
Údržba podlahy	mokré
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška	90 mm
Výška podlahy, min.	105 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Tloušťka podlahové krytiny	Rozměr h	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKFN2UZD3 9VS20	105 mm	20 mm	90 mm	9	7409378	Kus	1 Kus
RKFN2UZD3 9VS25	110 mm	25 mm	95 mm	9	7409380	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Tubus s krycím plechem a manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 GV	7428140	Kus	1 Kus
Tubus s drážkou pro podlahovou krytinu, s manipulačním třmenem, pro rámovou kazetu a nivelizovatelnou kazetu	TUK2 G4	7428142	Kus	1 Kus
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 208 mm	MTU 3	7407840	Kus	1 Kus
Univerzální nosič UT4, s krytem pro přístroje Modul 45®, systémová délka 208 mm	UT4 45 4	7408727	Kus	1 Kus
Nivelační úhelník pro montáž do UZD/UGD250-3 pro čtvercovou kazetu	NW 250-3 QK	7410540	Kus	1 Kus
Nivelační úhelník pro montáž do UGD350-3 pro čtvercovou kazetu	NW 350-3 QK	7410544	Kus	1 Kus
