Nivelovatelná, oddělitelná kazeta se šňůrovým vývodem, RKSNUZD3, ušlechtilá ocel 105 | 90 | 20 | 4

Nivelovatelná, oddělitelná kazeta se šňůrovým vývodem, RKSNUZD3, ušlechtilá ocel

Obj. č. 7409228 | EAN 4012195867265

Obj. č. / Typ	7409228 / RKSN2 UZD3 4VS20

Výška podlahy, min.	105 mm

Rozměr h	90 mm

Tloušťka podlahové krytiny	20 mm

Jmenovitá velikost pro přístrojové jednotky	4

Popis výrobku

Popis výrobku

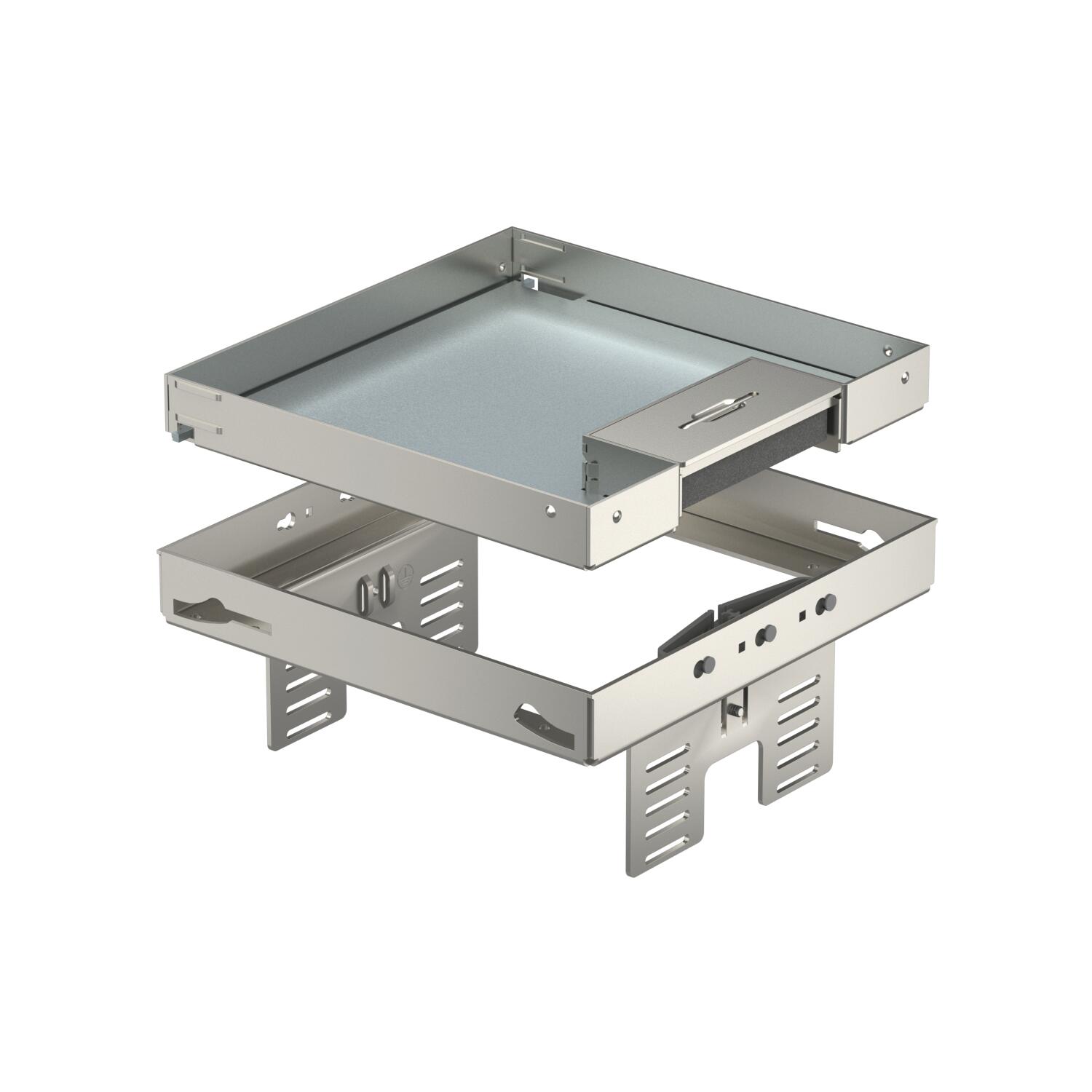

Nivelovatelná kazeta jmenovité velikosti 4, odpojená od podlahy, se šňůrovým vývodem, pro montáž instalačních přístrojů do podlah se suchou údržbou v interiéru, k montáži do podlahových krabic typu UZD250 nebo UZD350, vždy ve spojení s montážním víkem DUG../4, nebo do krabic UGD250-3/4 či UGD350-3/4. Montáž se provádí pomocí nivelačních úhelníků (objednávejte zvlášť) v hliníkovém rámovém profilu podlahových krabic.
Kazeta nivelizovatelná se šňůrovým vývodem, dvoukomorová. Lze instalovat 2 krycí desky APMT2. Pro vestavbu 2 univerzálních nosičů UT3 pro 4 jednotlivé instalační přístroje s nosným kroužkem / nosným třmenem nebo 6 přístrojů Modul 45.

Technické údaje

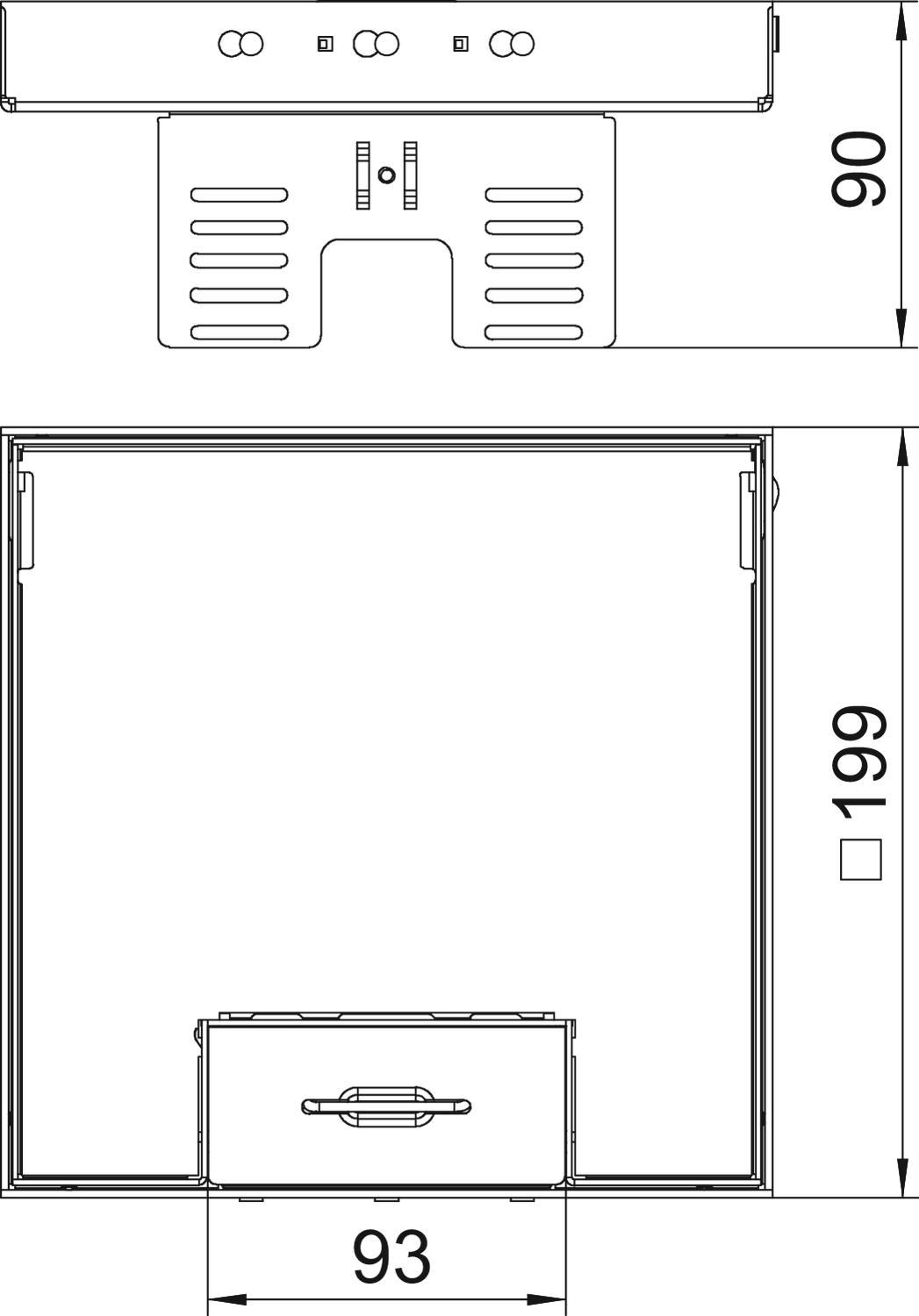

Rozměry

Délka	199 mm
Délka – montážní rozměr	201 mm
Hloubka vestavby	105 mm
Jmenovitá velikost pro přístrojové jednotky	4
Materiál	Nerez ocel, materiál 1.4307
Normaa	EN 50085-2-2
Oddělitelné	Ano
Počet osaditelných přístrojů	6
Počet přístrojových vložek	2
Počet vývodů vedení	1
Přístrojové nosiče k uchycení přístrojových vložek	Ano
Provedení	Čtvercová
Provedení pro vysoká zatížení	Ne
Provedení vývodu vedení	Otočný šňůrový vývod
Rozměr	200x200mm
Rozměr h	90 mm

Schválení	VDE
Šířka	199 mm
Šířka – montážní rozměr	201 mm
Stupeň krytí (IP) při nepoužívání	IP40
Stupeň krytí (IP) při používání	IP20
Stupeň ochrany – kód IK	IK10
Svislé zatížení, malá plocha	do 3 000 N
Svislé zatížení, velká plocha	do 10 000 N
Tloušťka podlahové krytiny	20 mm
Typ montážního systému	UT3
Údržba podlahy	suché
Vhodné pro vestavbu do duté podlahy	Ano
Vhodné pro vestavbu do dvojité podlahy	Ano
Výška	90 mm
Výška podlahy, min.	105 mm

Všechny typy

Všechny typy

Typ	Výška podlahy, min.	Rozměr h	Tloušťka podlahové krytiny	Jmenovitá velikost pro přístrojové jednotky	Obj. č.	Množství	Nejm. prod. jedn.
RKSN2 UZD3 4VS20	105 mm	90 mm	20 mm	4	7409228	Kus	1 Kus

Příslušenství

Systémové příslušenství

Výrobky	Typ	Obj. č.	Množství	Nejm. prod. jedn.
Nosná deska 2 × typ C pro montážní nosič	MTM 2C	7407788	Kus	1 Kus
Montážní nosič pro modulární zásuvky datové techniky, systémová délka 165 mm	MTU 2	7407836	Kus	1 Kus
Univerzální nosič UT3, s krytem pro přístroje Modul 45®, systémová délka 165 mm	UT3 45 3	7408723	Kus	1 Kus
Nivelační úhelník pro montáž do UZD/UGD250-3 pro čtvercovou kazetu	NW 250-3 QK	7410540	Kus	1 Kus
Nivelační úhelník pro montáž do UGD350-3 pro čtvercovou kazetu	NW 350-3 QK	7410544	Kus	1 Kus
