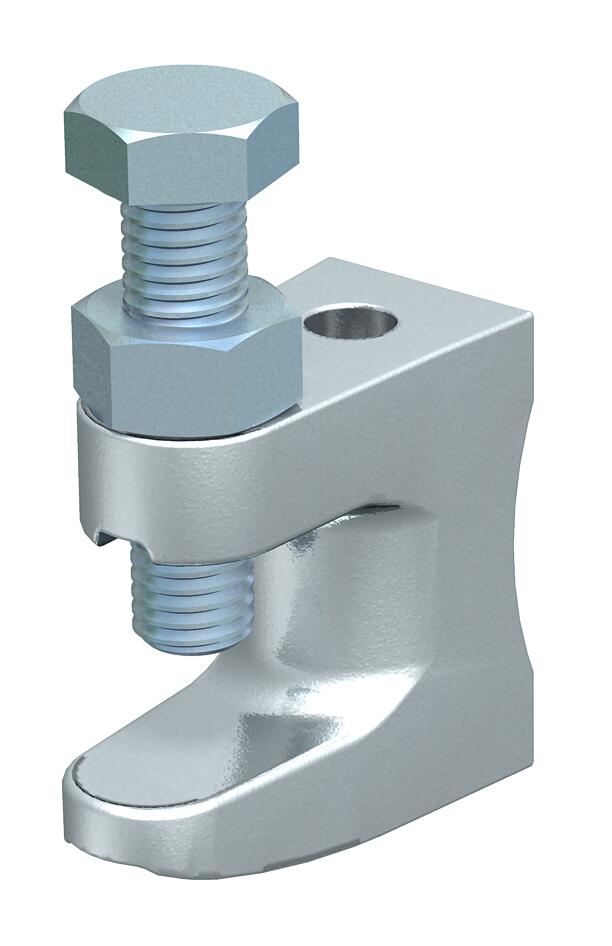

Nosníková šroubová příchytka, s průchozím otvorem

Obj. č. 1488015 | EAN 4012195150855

Popis výrobku
Popis výrobku
S průchozím otvorem.

Max. utahovací moment: 8 Nm
  • Communautés Européennes, ES Prohlášení shody dle směrnic EU
Technické údaje

Rozměry

Délka 38 mm
Druh připojení / připojovací součást Otvor
Materiál Temperovaná litina
Max. utahovací moment 8 Nm
Metrický závit 8
Nastavitelný závěs Ne
Rozměr 0-17mm
Rozměr G (mm) M8
Rozměr H 35 mm
Rozměr B 19 mm
Rozměr D 9 mm
Rozměr F 18 mm
Rozměr L 38 mm
Šířka 19 mm
Tloušťka příruby F max. 18 mm
Upevňovací otvor 9 mm
Výška 35 mm
Zatížení na mezi pevnosti 1,2 kN
Zavěšeno Ne
Závit M8
Způsob upevnění šroubovat
Všechny typy

Všechny typy

Typ Délka Šířka Výška Tloušťka příruby F max. Upevňovací otvor Zatížení na mezi pevnosti Závit Obj. č. Množství Nejm. prod. jedn.
FL 1 TG 38 mm 19 mm 35 mm 18 mm 9 mm 1,2 kN M8 1488015
50 Kus
FL 2 TG 44 mm 21 mm 42 mm 20 mm 11 mm 2,5 kN M10 1488023
50 Kus
FL 3 TG 58 mm 23,5 mm 54 mm 26 mm 13 mm 3,5 kN M10 1488031
25 Kus
