Nosníková svorka, s úchytem pro kabelový pásek 44 | 40 | 33 | | | | 44 | 15 | 20

morepic-1

morepic-2

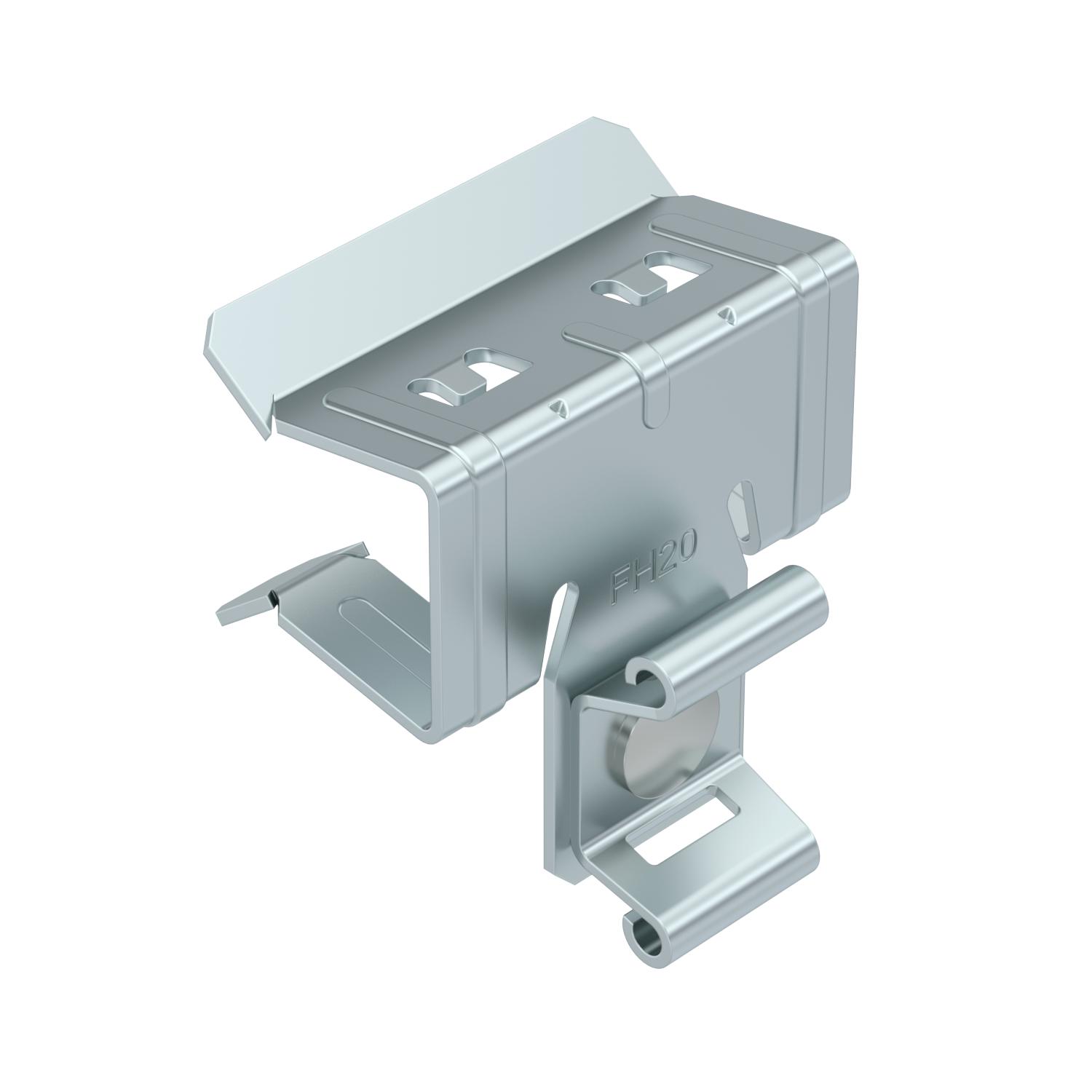

Nosníková svorka, s úchytem pro kabelový pásek

Obj. č. 1488311 | EAN 4012197392062

Obj. č. / Typ	1488311 / SCCT 15-20

Délka	44 mm

Šířka	40 mm

Výška	33 mm

Rozměr L	44 mm

Tloušťka příruby F min.	15 mm

Tloušťka příruby F max.	20 mm

Popis výrobku

Popis výrobku

Nosníková svorka pro kabelový pásek k montáži kabelů a trubek. Upevnění na ocelové nosníky natlučením. Kabelový pásek není součástí dodávky.

Technické údaje

Rozměry

Délka	44 mm
Druh připojení / připojovací součást	Trubka/kabel
Maß W	40 mm
Materiál	Ocel
Nastavitelný závěs	Ne
Povrch	Zinkové mikrolamely
Rozměr	15-20mm
Rozměr L	44 mm

Šířka	40 mm
Tloušťka příruby F max.	20 mm
Tloušťka příruby F min.	15 mm
Výška	33 mm
Zatížení na mezi pevnosti	0,22 kN
Zavěšeno	Ne
Způsob upevnění	Svěrné

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Rozměr L	Tloušťka příruby F min.	Tloušťka příruby F max.	Obj. č.	Množství	Nejm. prod. jedn.
SCCT 15-20	44 mm	40 mm	33 mm	44 mm	15 mm	20 mm	1488311	Kus	50 Kus

Ke stažení

Datový list SCCT 15-20 / 1488311 , 0.18MB , pdf

Výrobková grafika SCCT 15-20 / 1488311, 59.27 kB, jpg

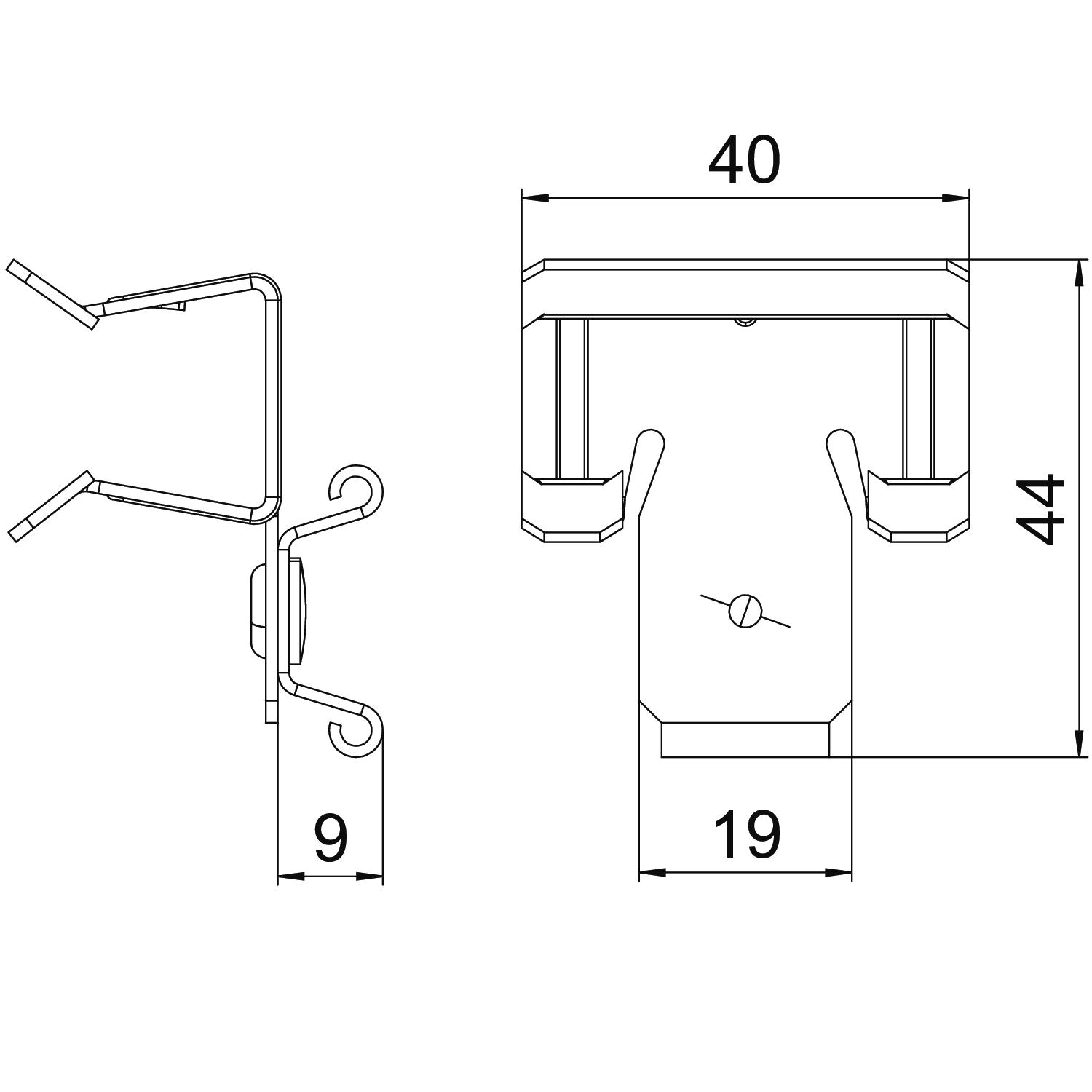

Rozměrový výkres SCCT 15-20 / 1488311, 69.37 kB, jpg

SCCT 15-20 / 1488311
