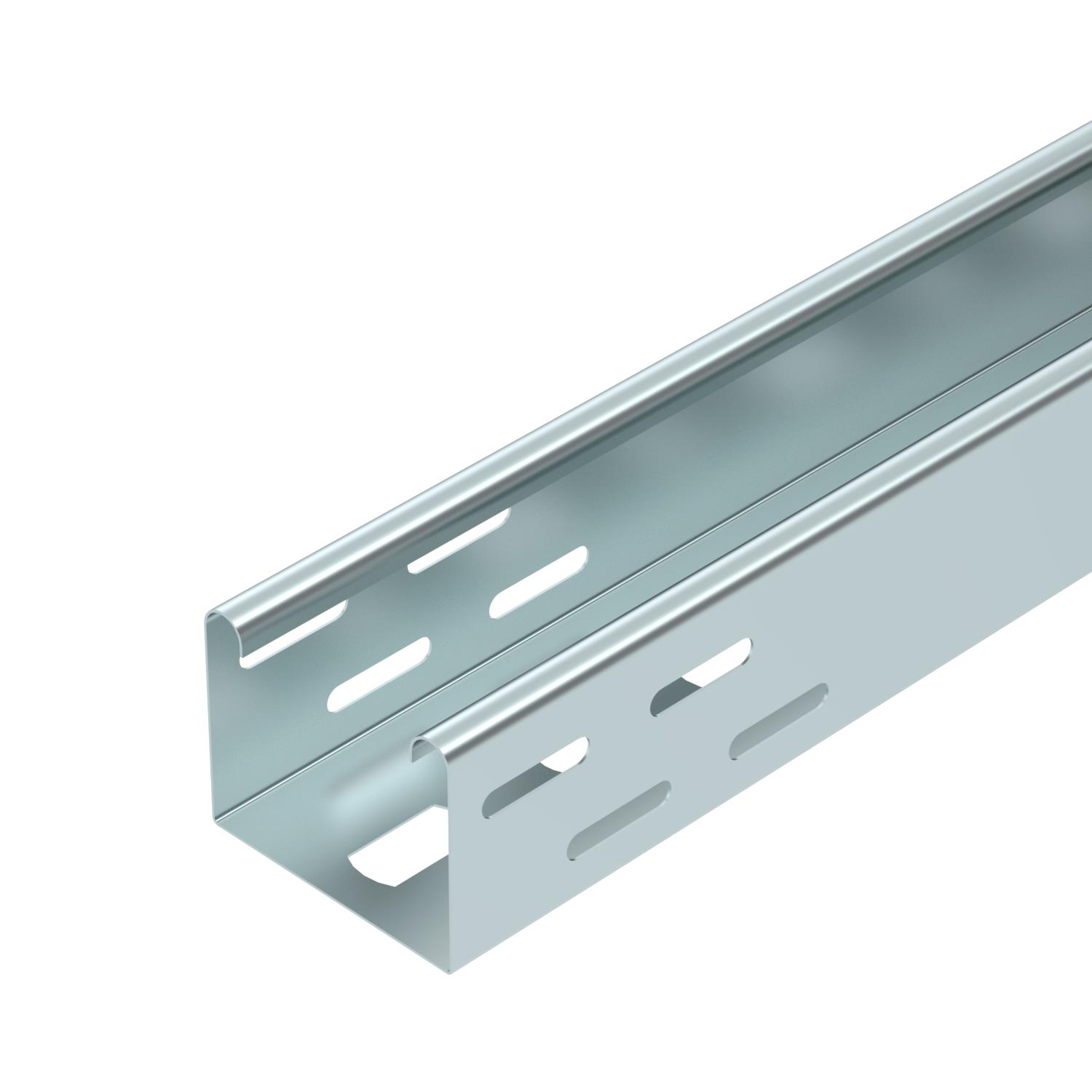

Nosný žlab svítidel FS
Obj. č. 6055810 | EAN 4012196943876
- Popis výrobku
-
Popis výrobkuNosný žlab svítidel s děrovaným dnem pro upevnění svítidel a pro uložení vedení.
Magnetický útlum stínění bez víka 20 dB, s víkem 50 dB.
-
- Technické údaje
-
Technické údaje

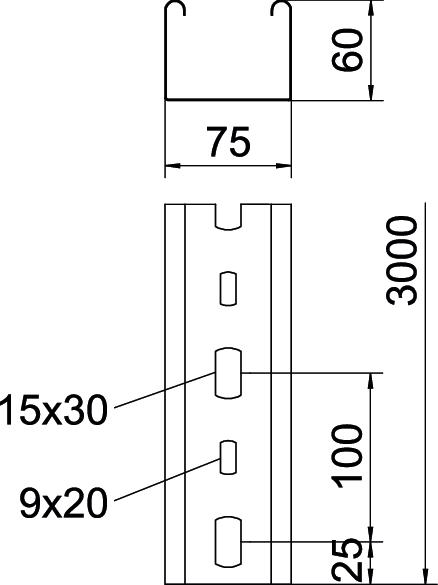

Barva pozinkováno Délka 3000 mm Děrování bočnice Ano Druh spojky kabelového nosného systému šroubovaný Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Povrch pásově zinkováno Provedení spojky bez spojky Rozměr 60x75x3000 Šířka 75 mm Tloušťka plechu 0,75 mm Typ zkušebního zatížení podle IEC 61537 Typ II Užitečný průřez 42 cm² Výška 60 mm Vzdálenost podpěr 1,5 m 0,8 kN/m Vzdálenost podpěr 2,0 m 0,55 kN/m Vzdálenost podpěr 2,5 m 0,35 kN/m Vzdálenost podpěr 3,0 m 0,25 kN/m Technické údaje

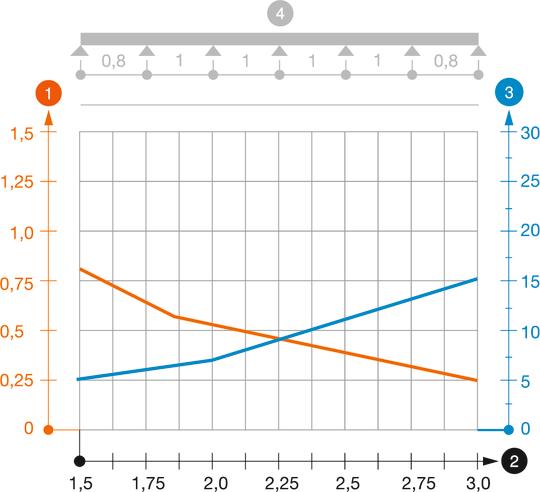

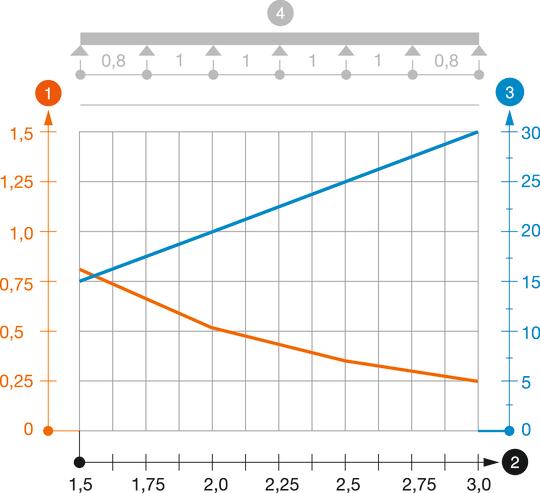

Zatěžovací diagram nosného žlabu svítidel typu LTR
-
Přípustné zatížení kabelových žlabů/žebříků v kN/m bez zatížení člověkem
-
Rozpětí podpěr v mm
-
Průhyb bočnice v mm při dovolených kN/m
-
Schéma zatížení při zkušební metodě
-
Křivka zatížení s šířkou kabelového žlabu/žebříku v mm
-
Křivka průhybu bočnice v závislosti na rozestupu mezi podepřením
-
- Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko s otočnou západkou, FS
DRL 075 FS 6052029 3 m

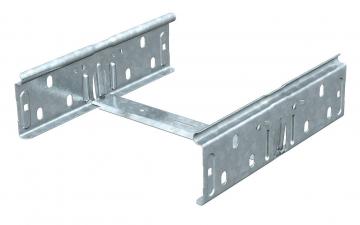

Sada podélných spojek FS
RV 607 FS 6068150 10 Kus

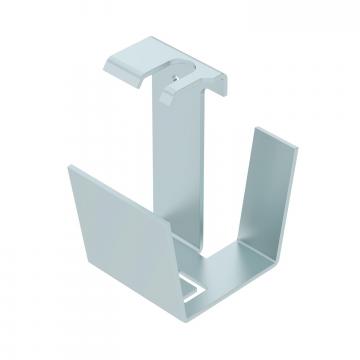

Středový závěs nosného žlabu svítidel FS
MAH LTR FS 6358810 25 Kus - Ke stažení
-
