Oblouk 90°, bočnice 110 FT
Obj. č. 6036830 | EAN 4012197344795
- Popis výrobku
-

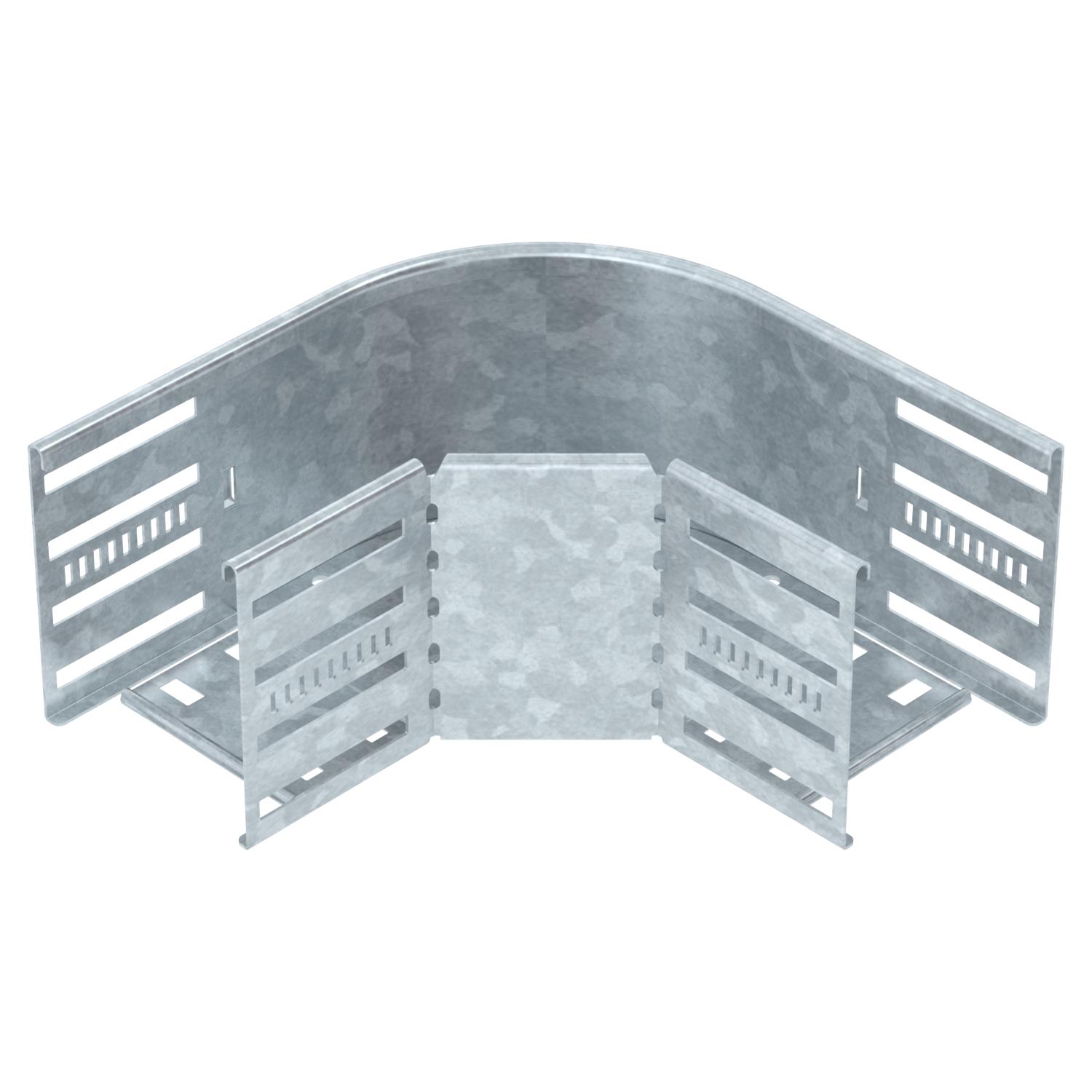

Popis výrobkuOblouk 90° pro vytvoření vodorovné odbočky, tvarový díl pro naklapávací i šroubovací kabelové žlaby, výška bočnice 110 mm. Bezšroubová montáž pomocí dvojitých svorek nebo spojení pomocí šroubů s plochou kulovou hlavou FRS a matic kombi M6. Lze použít v interiéru i ve venkovním prostředí. Upevňovací materiál je nutné objednat samostatně.
-
- Technické údaje
-
Technické údaje

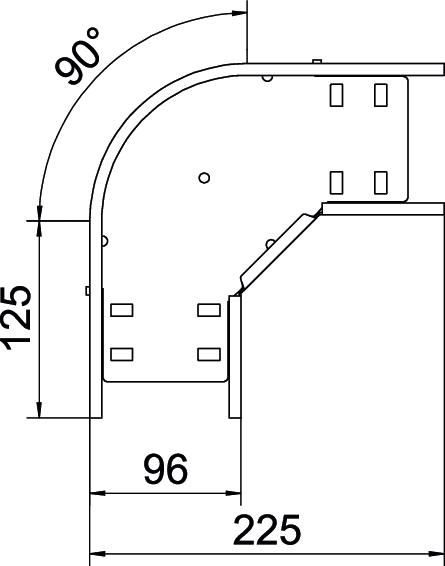

Barva pozinkováno Děrování bočnice Ano Doporučený počet šroubů 18 St. Druh spojky kabelového nosného systému Šroubovaný / upevněný svorkami Konstrukce Pevný oblouk Materiál Ocel Montážní děrování ve dně Ano Nerezová ocel, mořená Ne Odbočení (úhel) 90° Povrch žárově zinkováno ponorem Provedení pro velká rozpětí Ne Provedení spojky Integrovaná spojka Rozměr 110x100 Rozměr B 100 mm Rozměr R 50 mm Rozmístění otvorů NATO Ne Šířka 100 mm S vrchním dílem Ne Teplotní rozsah použití, max. 120 °C Teplotní rozsah použití, min. -20 °C tloušťka bočnice 1,25 mm Tloušťka materiálu dna 0,8 mm Tloušťka plechu 0,8 mm Výška 110 mm Zachování funkčnosti Ne Změna směru vodorovný - Všechny typy
-
Všechny typy
-
Systémové příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Víko oblouku 90° DD
RBD 90 100 DD 6036950 1 Kus Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Šroub s plochou kulovou hlavou a maticí kombi F
FRSB 6x12 F 6406122 100 Kus - Ke stažení
-
Datový list RB 90 110 FT / 6036830 , 0.20MB , pdfEU prohlášení o shodě RB 90 110 FT / 6036830 , 0.13MB , pdfUK - Prohlášení shody RB 90 110 FT / 6036830 , 0.09MB , pdfREACH Prohlášení o shodě RB 90 110 FT / 6036830 , 0.12MB , pdfRoHS Prohlášení o shodě RB 90 110 FT / 6036830 , 0.13MB , pdfNávod k montáži Latchable Magic cable tray systems , 11.70MB , pdfNávod k montáži General information on the mounting , 2.65MB , pdf
