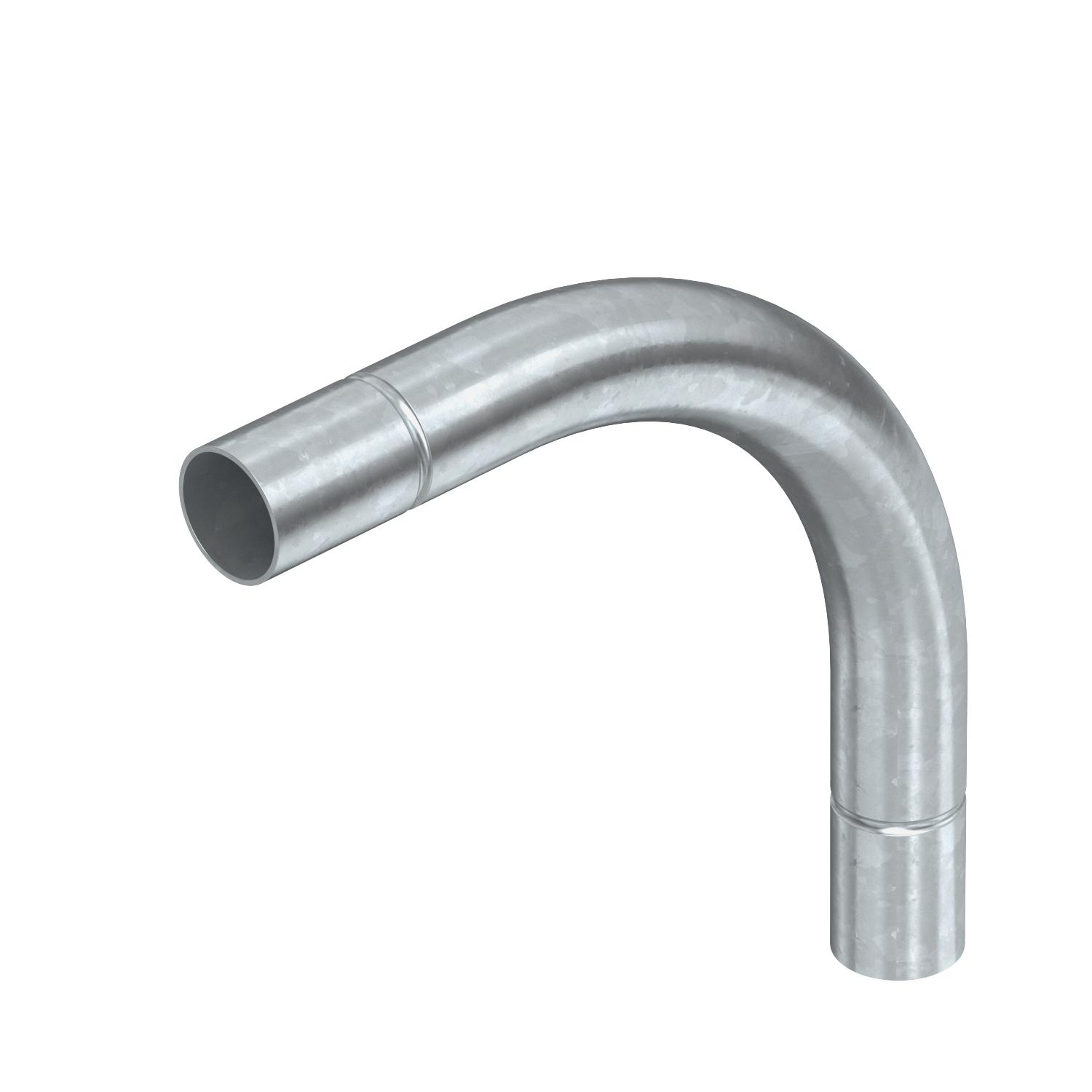

Ocelový oblouk žárově zinkovaný ponorem, bez závitu
Obj. č. 2046817 | EAN 4012196387960
- Popis výrobku
-
Popis výrobkuOblouk 90° s tvarovanými spojkami, pro elektroinstalační trubky dle EN 61386-1. S vnitřní stěnou bez otřepů.
-
- Technické údaje
-
Technické údaje

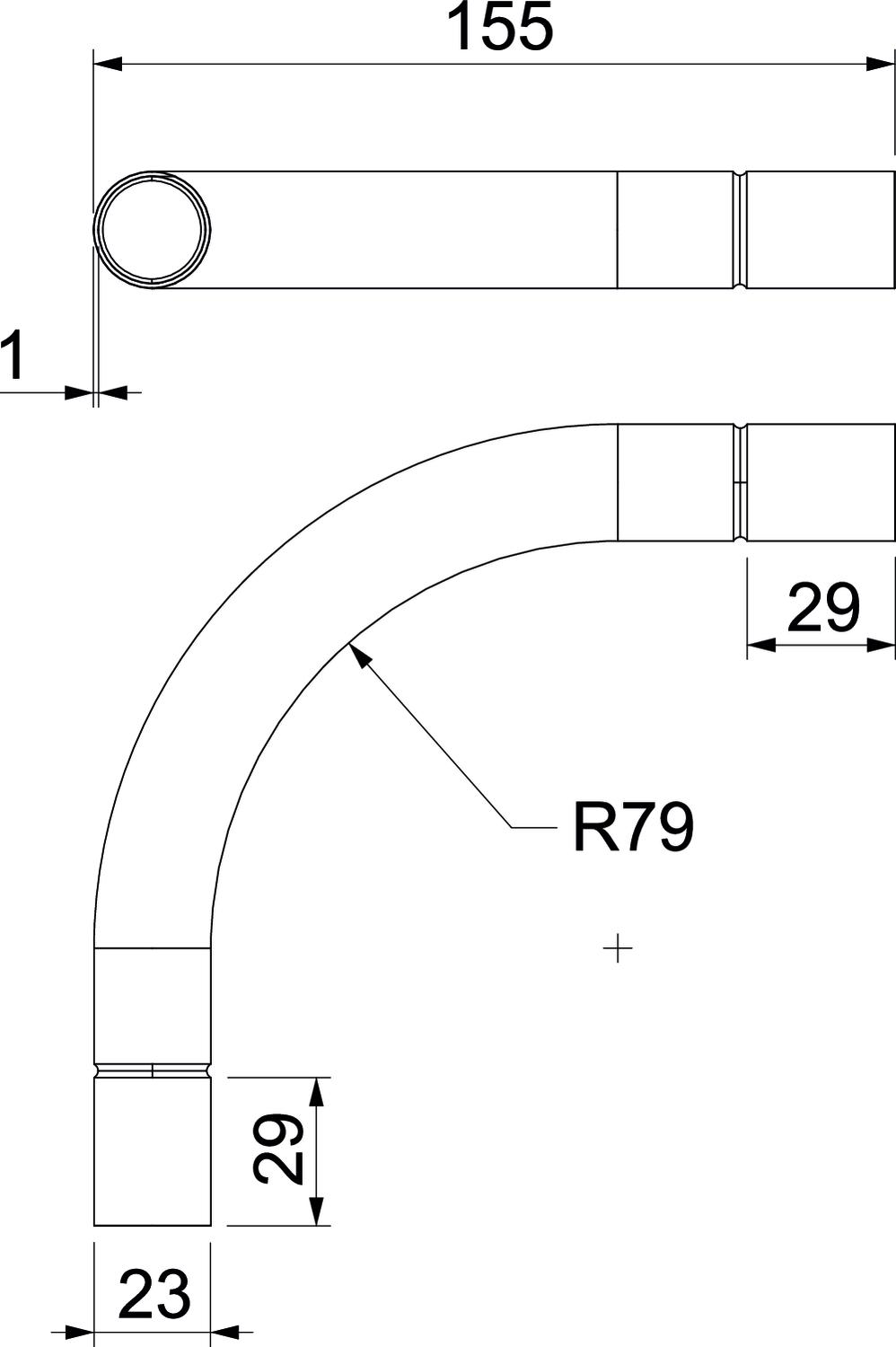

Bez obsahu halogenů Ne Dvoudílný Ne Flexibilita Ne Kartáčovaný povrch Ne Leštěný povrch Ne Materiál Ocel Povrch žárově zinkováno ponorem Pro jmenovitý průměr trubky 20 mm Provedení Zásuvné Rozměr Ø20mm Rozměr m (mm) M20 Rozměr A 53,7 mm Rozměr B 155 mm Rozměr d 20,6 mm Rozměr D 22,6 mm Rozměr I 30 mm Rozměr R 90 mm Rozměr t 1 mm Se spojkou Ano S inspekčním otvorem a víkem Ne Teplotní rozsah použití, max. 400 °C Teplotní rozsah použití, min. -45 °C Úhel oblouku 90 ° - Všechny typy
- Ke stažení
-
Datový list SBN20 FT / 2046817 , 0.20MB , pdfEU prohlášení o shodě SBN20 FT / 2046817 , 0.17MB , pdfUK - Prohlášení shody SBN20 FT / 2046817 , 0.14MB , pdfREACH Prohlášení o shodě SBN20 FT / 2046817 , 0.12MB , pdfRoHS Prohlášení o shodě SBN20 FT / 2046817 , 0.12MB , pdf
