Ochrana MaR pro 2 pólové napájení s dálkovou signalizací 230 V AC | 255 | | IP20

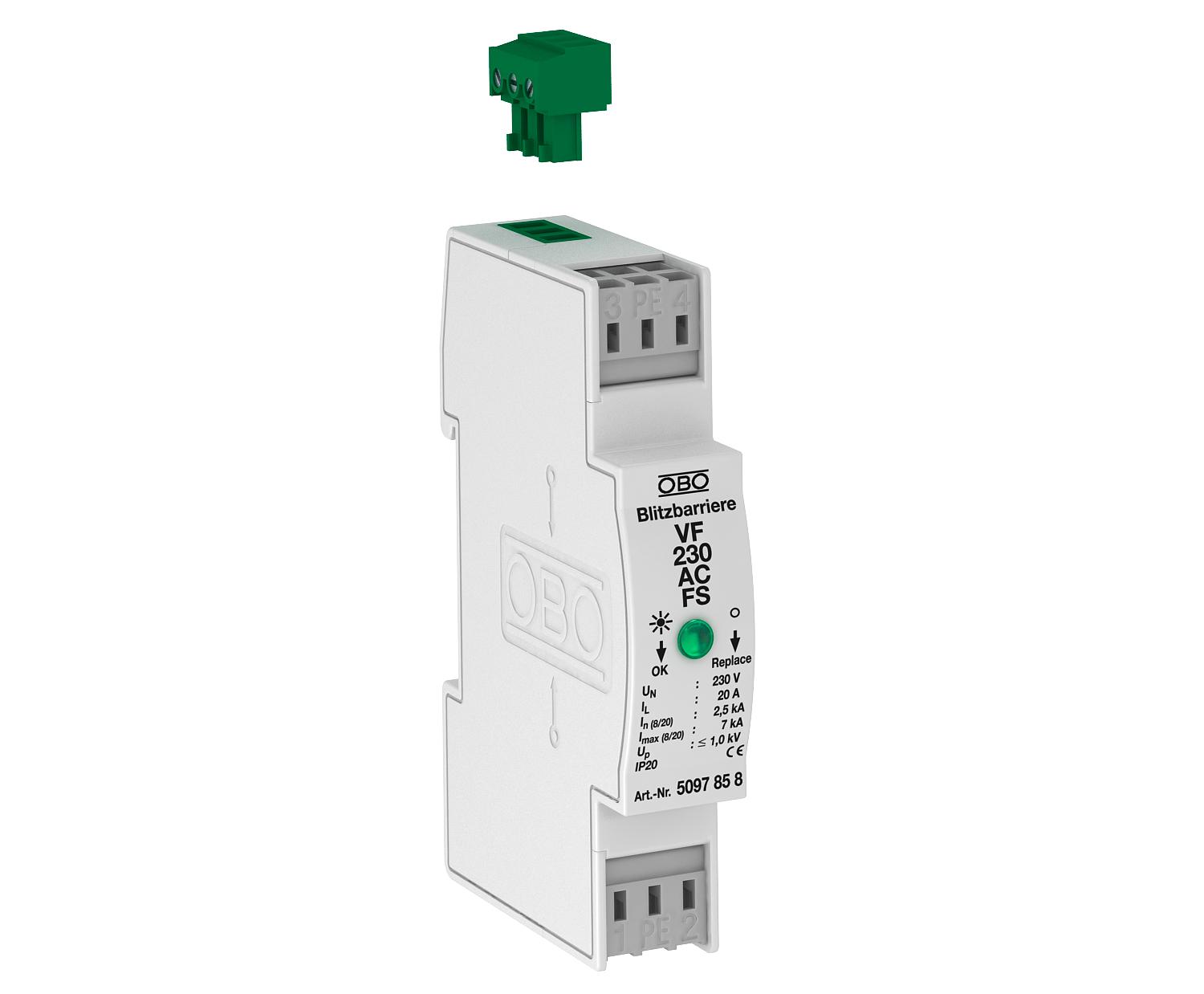

Ochrana MaR pro 2 pólové napájení s dálkovou signalizací 230 V AC

Obj. č. 5097858 | EAN 4012195578215

Obj. č. / Typ	5097858 / VF230-AC-FS

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Přepěťová ochrana / jemná ochrana sítě typu 3 dle EN 61643-11 s dálkovou signalizací

• S dálkovou signalizací bezpotenciálovým přepínacím kontaktem pro sledování funkce
• Vhodná pro systémy se střídavým napětím
• Optická indikace funkčnosti
• Bezšroubové připojovací svorky zaručují snadnou montáž

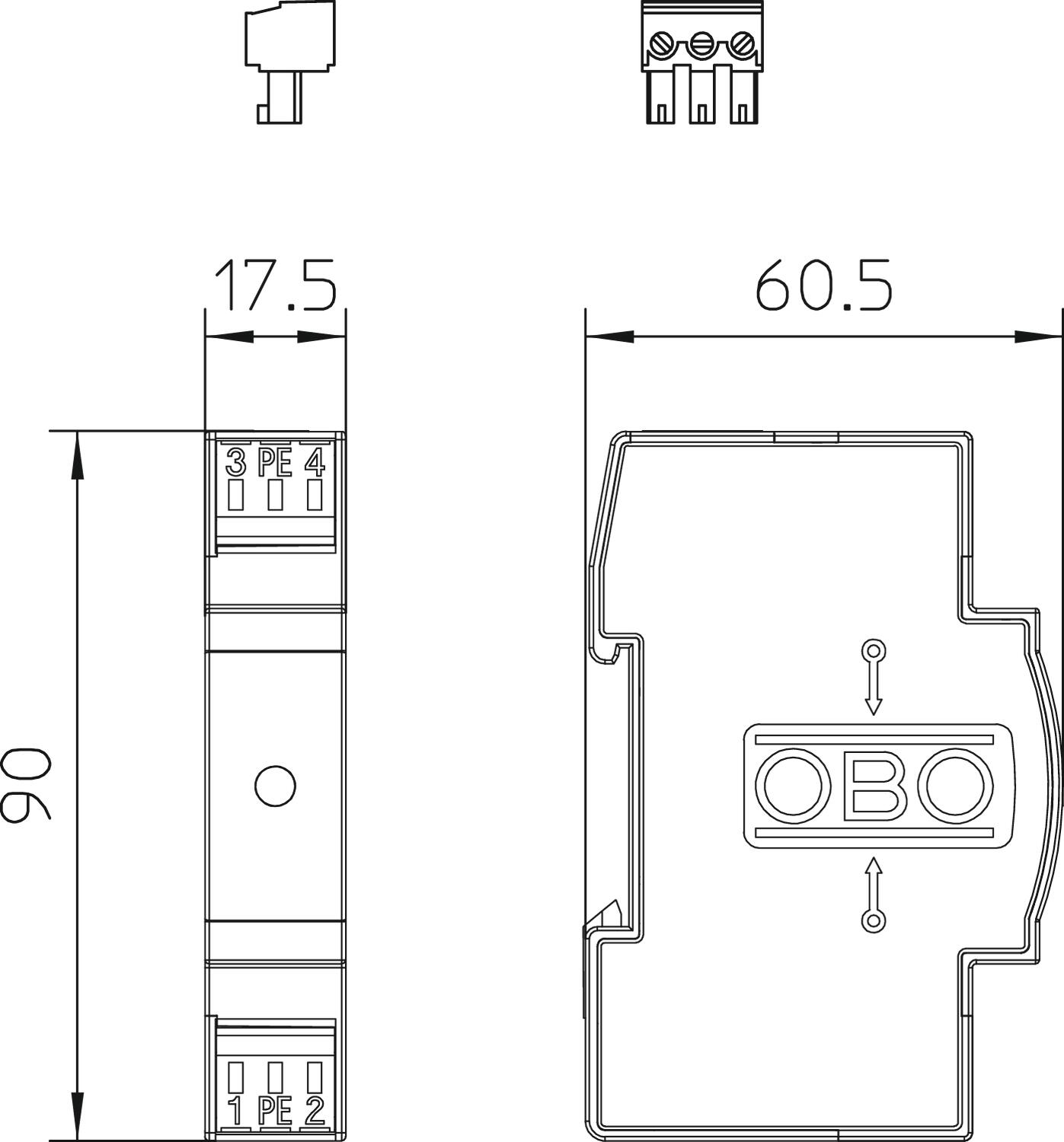

• Prostorově nenáročný rastr 17,5 mm

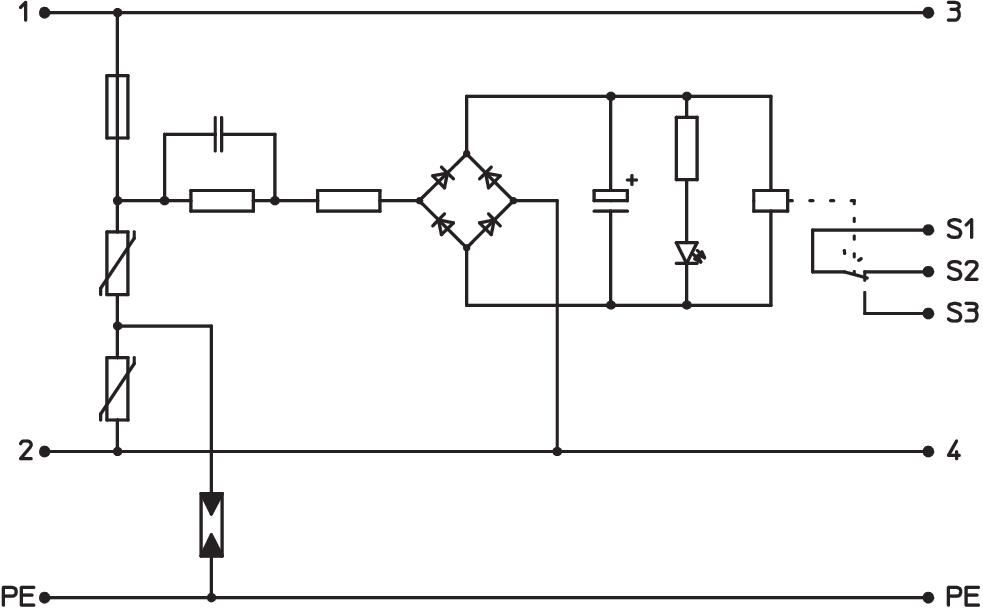

• Zapojení Y

Použití: Univerzální použití na profilové liště 35 mm v běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Dálková signalizace	Ano
Doba odezvy	<25 ns
Druh vedení pro zařízení přepěťové ochrany	Elektrické vedení AC
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	2,5 kA
Kontakty dálkové signalizace	Přepínací kontakt
LPZ	2→3
Maximální rázový svodový proud (8/20 μs)	7 kA
Nejvyšší trvalé napětí AC	255 V
OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	20 A
Ochranná úroveň žíla – zem	<1400 V
Ochranná úroveň žíla – žíla	<1060 V
Ochranná úroveň [L-N]	≤1000
Počet pólů	3
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne

Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), min.	2,5 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	2,5 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	0,14 mm²
Rozměr	230V AC
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 3
SPD dle IEC 61643-1	class III
Společná ochranná úroveň [L-PE]	1500 kV
Stupeň krytí	IP20
Tvar sítě	ostatní
Vyfukující	Ne
Zkušební třída typu 3	Ano
Způsob montáže	Profilová lišta 35 mm
