Ochrana MaR pro 2 pólové napájení s dálkovou signalizací bez unikajících proudů 230 V AC/DC | 255 | 350 | IP20

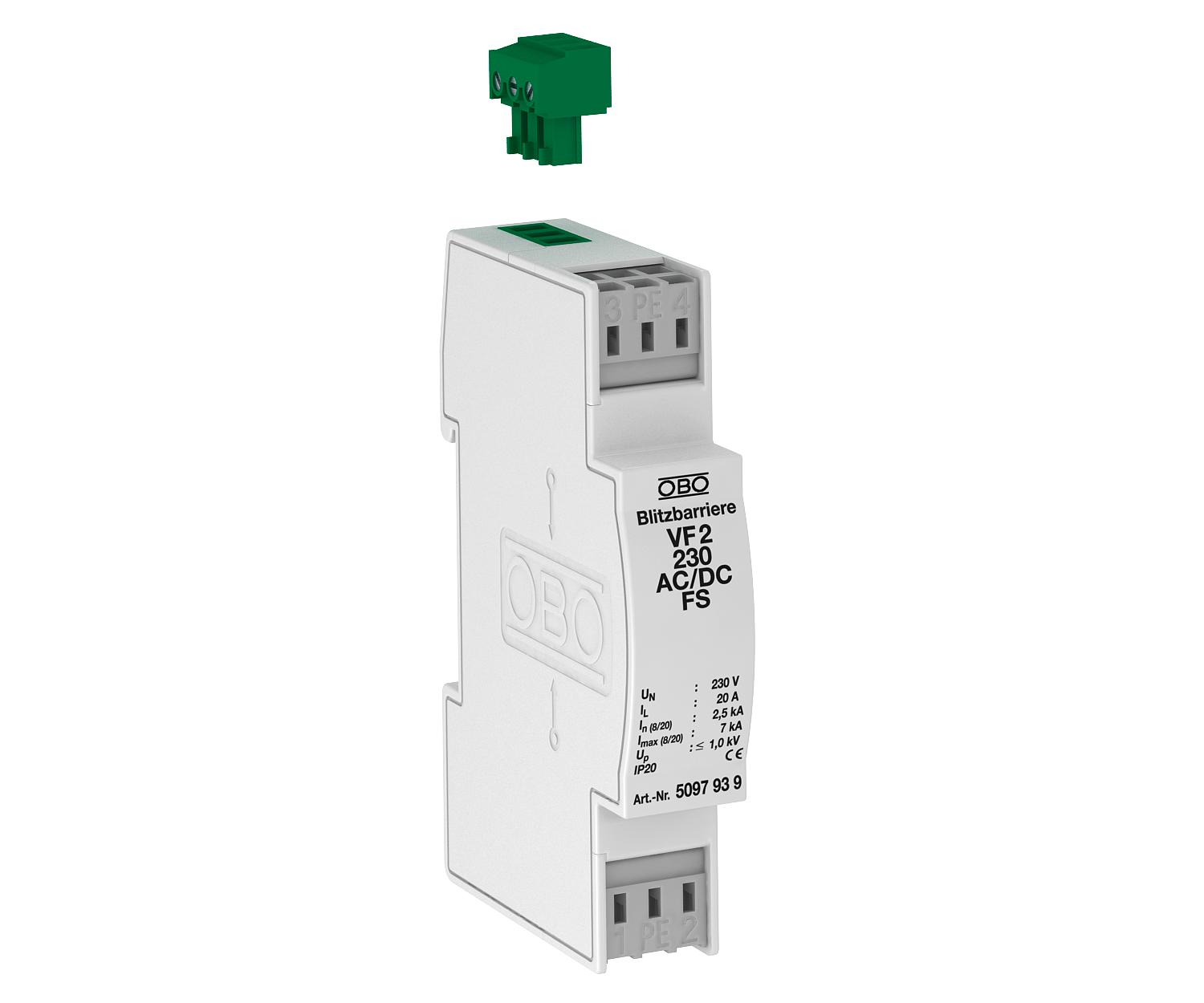

Ochrana MaR pro 2 pólové napájení s dálkovou signalizací bez unikajících proudů 230 V AC/DC

Obj. č. 5097939 | EAN 4012195578260

Obj. č. / Typ	5097939 / VF2-230-AC/DC-FS

Nejvyšší trvalé napětí AC	255 V

Nejvyšší trvalé napětí DC	350 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Přepěťová ochrana / jemná ochrana sítě typu 3 dle EN 61643-11 s dálkovou signalizací bez unikajících proudů

• Dálková signalizace: bezpotenciálový rozpínací kontakt ke sledování funkčnosti

• Bezšroubové připojovací svorky zaručují snadnou montáž

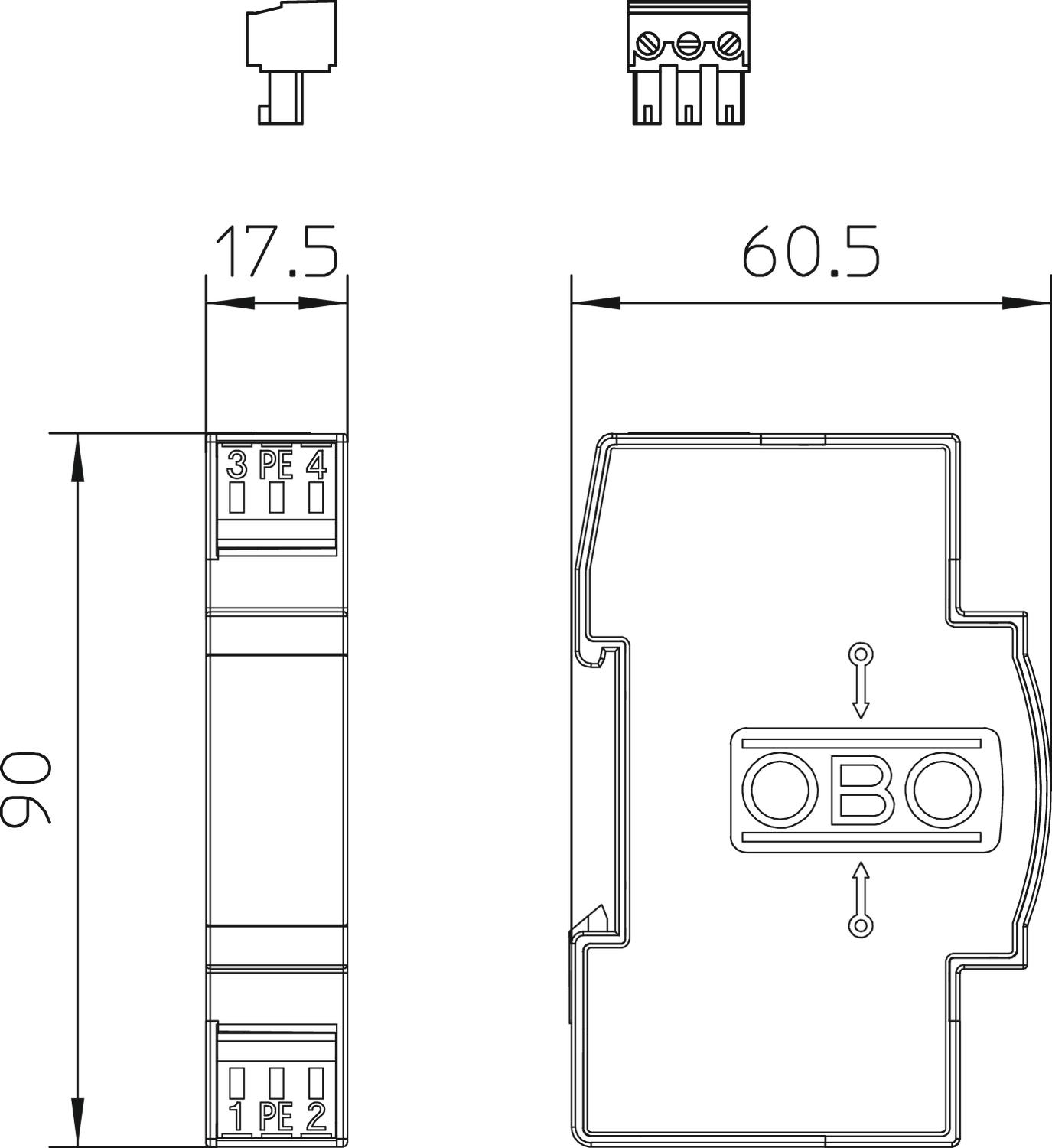

• Prostorově nenáročný modul 17,5 mm

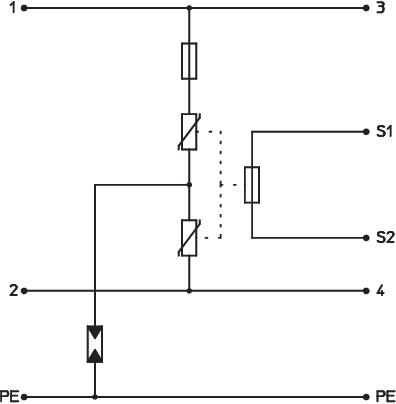

• Zapojení Y

Použití: Univerzální použití na profilové liště 35 mm.

Technické údaje

Technické údaje

Dálková signalizace	Ano
Doba odezvy	<25 ns
Druh vedení pro zařízení přepěťové ochrany	Elektrické vedení AC
Jmenovitý impulzní svodový proud (8/20 µs)	2,5 kA
Kontakty dálkové signalizace	Rozpínací kontakt
LPZ	2→3
Maximální rázový svodový proud (8/20 μs)	7 kA
Nejvyšší trvalé napětí AC	255 V
Nejvyšší trvalé napětí DC	350 V
OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	20 A
Ochranná úroveň žíla – zem	< 1400 V
Ochranná úroveň žíla – žíla	< 1000 V
Ochranná úroveň [L-N]	≤1000
Počet pólů	3

Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	2,5 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	0,14 mm²
Rozměr	230V AC
Signalizace na přístroji	Žádná
SPD dle EN 61643-11	Typ 3
SPD dle IEC 61643-1	class III
Stupeň krytí	IP20
Tvar sítě	ostatní
Vyfukující	Ne
Zkušební třída typu 3	Ano
Způsob montáže	Profilová lišta 35 mm
