Ochrana MaR pro dvoupólové napájení 24 V 2 | 34 | 46 | IP20

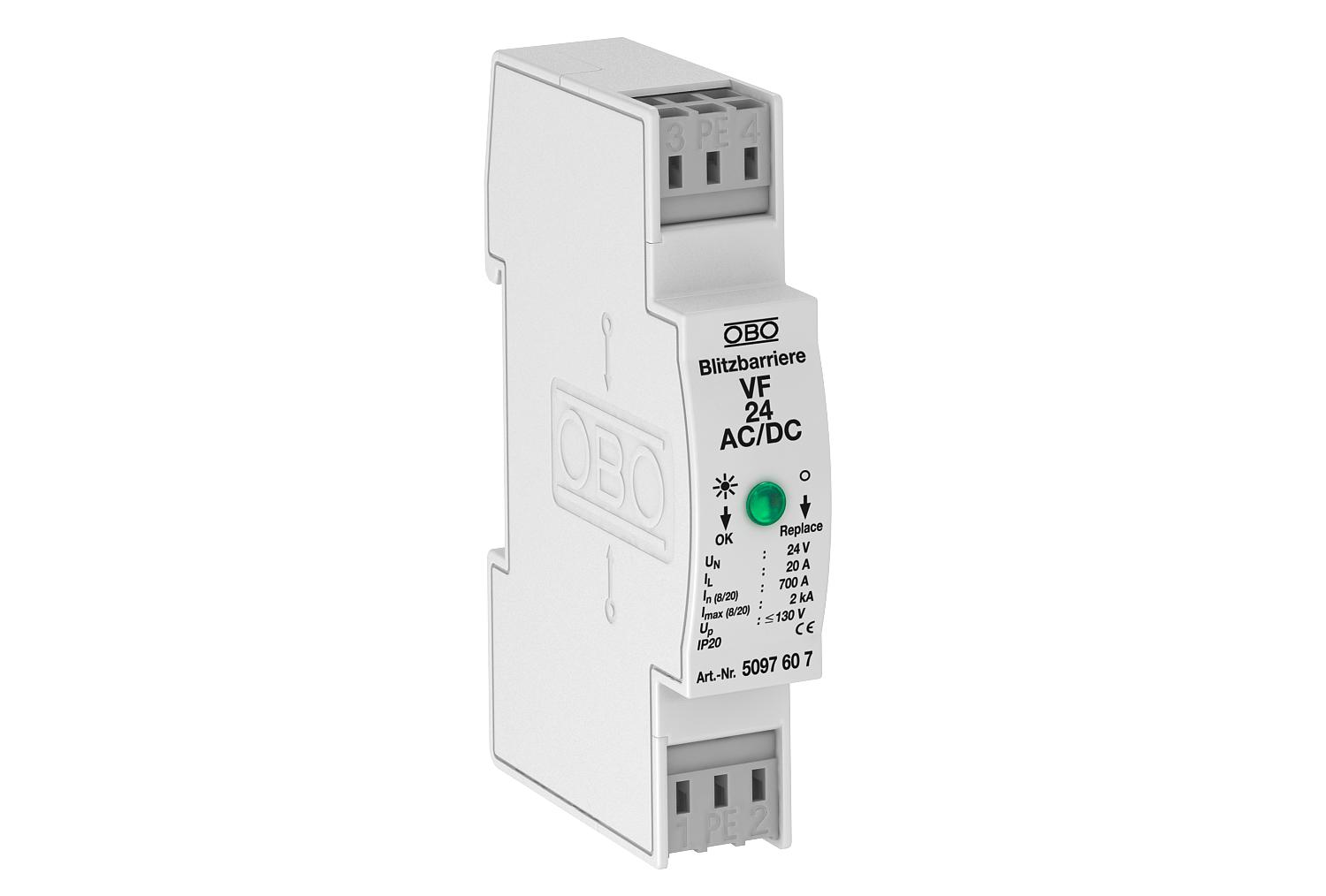

Ochrana MaR pro dvoupólové napájení 24 V

Obj. č. 5097607 | EAN 4012195578123

Obj. č. / Typ

Provedení pólů	2

Nejvyšší trvalé napětí AC

Nejvyšší trvalé napětí DC

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Přepěťová ochrana / jemná ochrana sítě typu 3 dle ČSN EN 61643-11

• Vhodná pro systémy se stejnosměrným i střídavým napětím
• Optická indikace funkčnosti
• Bezšroubové připojovací svorky zaručují snadnou montáž

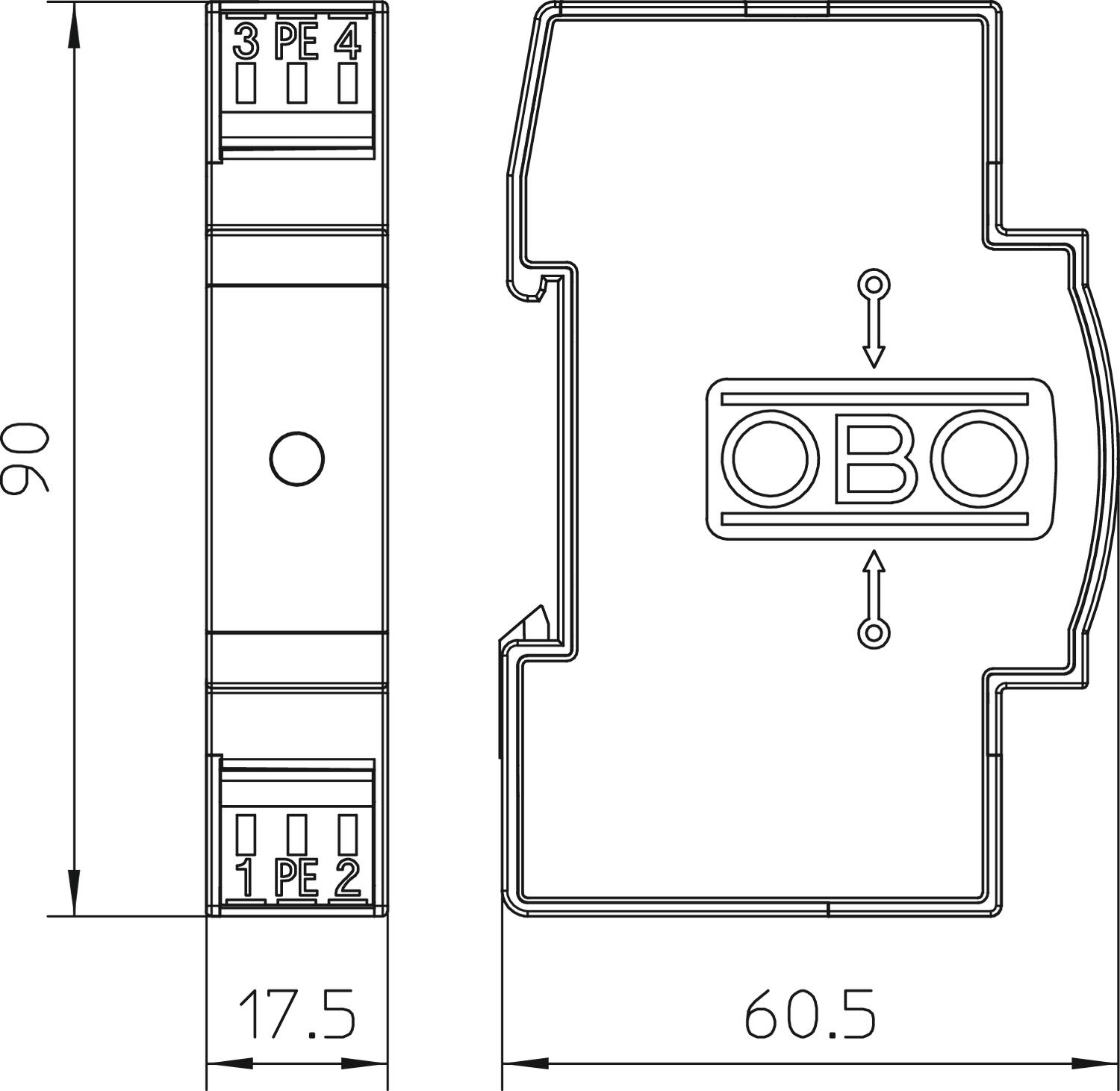

• Prostorově úsporný rastr 17,5 mm

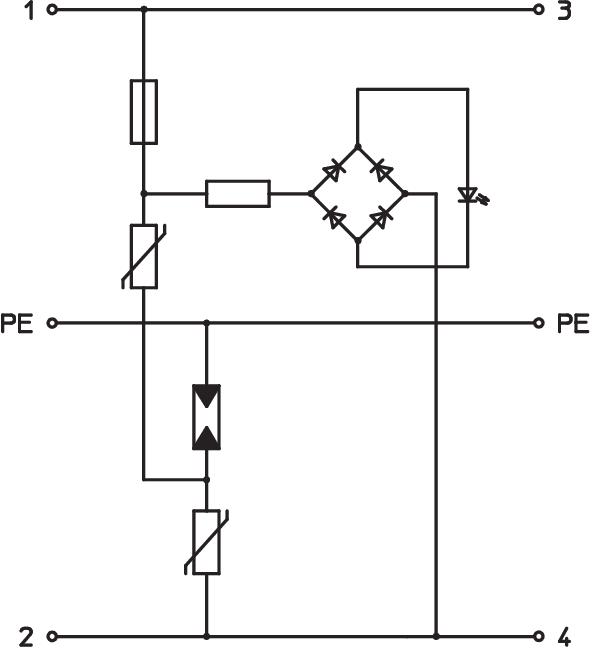

• Zapojení Y

Použití: Univerzální použití na profilové liště 35 mm ve všech běžných rozvaděčových skříních.

Technické údaje

Technické údaje

Dálková signalizace	Ne
Doba odezvy	<25 ns
Druh vedení pro zařízení přepěťové ochrany	Elektrické vedení AC
Jmenovité napětí AC (50/60 Hz)	24 V
Jmenovitý impulzní svodový proud (8/20 µs)	0,7 kA
LPZ	2→3
Max. nadproudová ochrana na straně sítě	20
Maximální rázový svodový proud (8/20 μs)	2 kA
Maximální vstupní jištění	20 A
Nejvyšší trvalé napětí AC	34 V
Nejvyšší trvalé napětí DC	46 V
OBO_Jmenovitý zatěžovací proud (vstupní/výstupní svorka)	20 A
Ochranná úroveň žíla – zem	<1200 V
Ochranná úroveň žíla – žíla	<130 V
Počet pólů	3
Provedení pólů	2

Provedení	Verze 24 V
Provedení zkoušené pro prostředí s nebezpečím výbuchu	Ne
Provozní teplota, max.	80 °C
Provozní teplota, min.	-40 °C
Průřez flexibilního vodiče (jemně laněného), min.	2,5 mm²
Průřez pevného vodiče (plného/vícedrátového), max.	2,5 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	0,14 mm²
Rozměr	24V AC
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 3
SPD dle IEC 61643-1	class III
Stupeň krytí	IP20
Tvar sítě	ostatní
Vyfukující	Ne
Zkušební třída typu 3	Ano
Způsob montáže	Profilová lišta 35 mm

Všechny typy

Všechny typy

Typ	Provedení pólů	Nejvyšší trvalé napětí AC	Nejvyšší trvalé napětí DC	Stupeň krytí	Obj. č.	Množství	Nejm. prod. jedn.
VF12-AC DC	2	13,5 V	18 V	IP20	5097453	Kus	1 Kus
VF24-AC/DC	2	34 V	46 V	IP20	5097607	Kus	1 Kus
VF48-AC/DC	2	60 V	80 V	IP20	5097615	Kus	1 Kus
VF110-AC DC	2	150 V	200 V	IP20	5097631	Kus	1 Kus
VF230-AC/DC	2	255 V	350 V	IP20	5097650	Kus	1 Kus
