Ochrana proti najetí pro průmyslový sloup 250 | 166

morepic-1

morepic-2

Ochrana proti najetí pro průmyslový sloup

Obj. č. 6290422 | EAN 4012196191505

Obj. č. / Typ	6290422 / ISS160160AS WA

Délka	250 mm

Šířka	166 mm

Popis výrobku

Popis výrobku

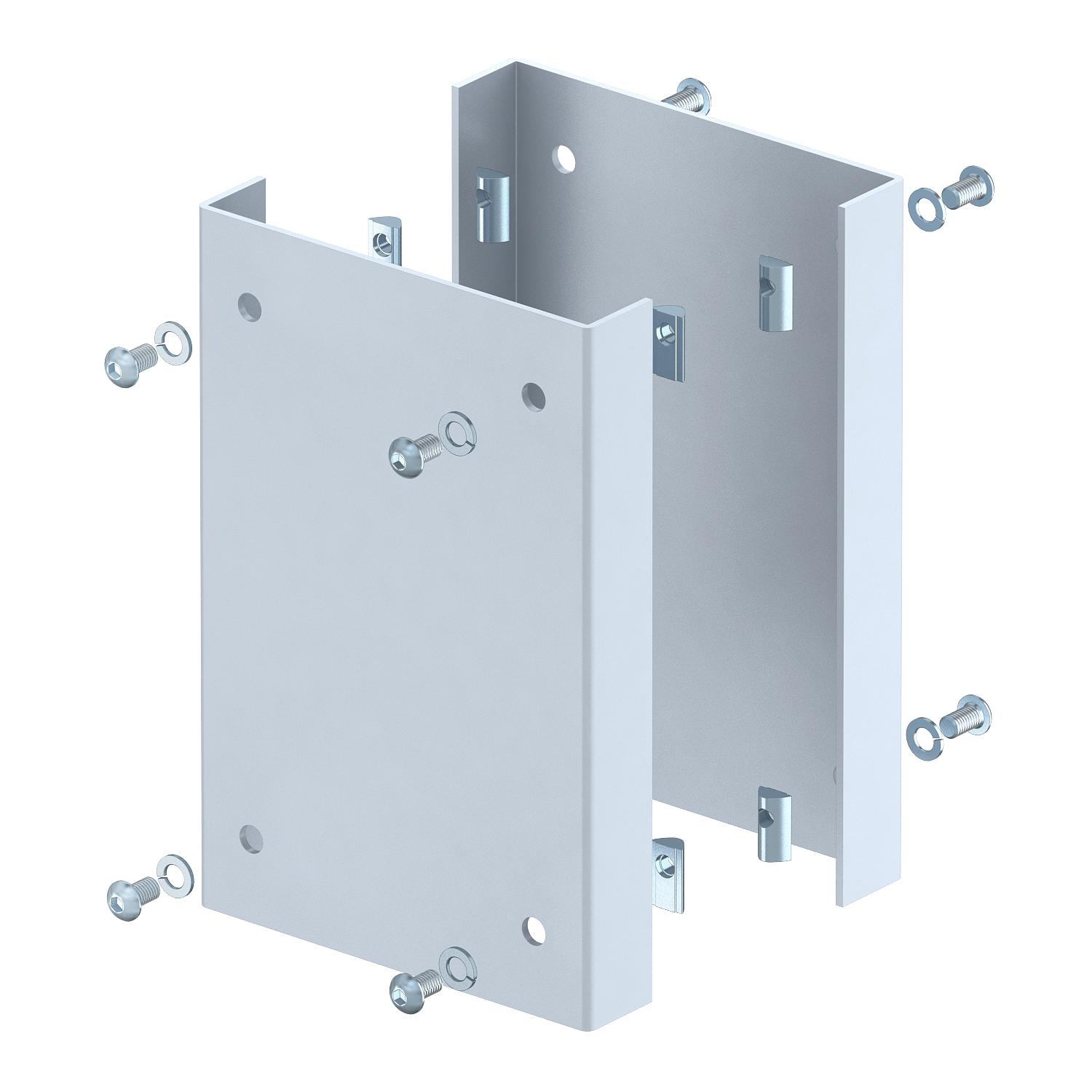

Ochrana proti najetí jako mechanická ochrana průmyslového sloupu ISS v oblasti podlahy. Součástí dodávky jsou dva ochranné profily ve tvaru U z 3mm ocelového plechu a osm upevňovacích šroubů s maticemi k montáži na sloupový profil.

Technické údaje

Technické údaje

Barva	hliníkově bílá; RAL 9006
Bez obsahu halogenů	Ano
Délka	250 mm
Druh příslušenství	Ochrana proti najetí
Materiál	Ocel
Rozměr	250x166x33mm

Šířka	166 mm
Stupeň krytí	IP30
Stupeň ochrany – kód IK	IK10
Teplotní rozsah použití, max.	60 °C
Teplotní rozsah použití, min.	-25 °C
Výška	33 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Obj. č.	Množství	Nejm. prod. jedn.
ISS160160AS WA	250 mm	166 mm	6290422	Kus	1 Kus

Ke stažení

Datový list ISS160160AS WA / 6290422 , 0.19MB , pdf

Brožura Instalační sloupy pro použití v průmyslu , 2.00MB , pdf

Katalog Montážní systémy , 28.45MB , pdf

EU prohlášení o shodě ISS160160AS WA / 6290422 , 0.15MB , pdf

UK - Prohlášení shody ISS160160AS WA / 6290422 , 0.14MB , pdf

Stáhnout

Schvalovací značka Souhlas s použitím značky VDE pro systémy instalačních sloupů , 0.22MB , pdf

Stáhnout

Návod k montáži Návod k montáži ISS-I , 4.01MB , pdf

Stáhnout

Návod k montáži Návod k montáži ISS160160 – výložník pro ISS-I , 4.01MB , pdf

Stáhnout

Výrobková grafika ISS160160AS WA / 6290422, 74.79 kB, jpg

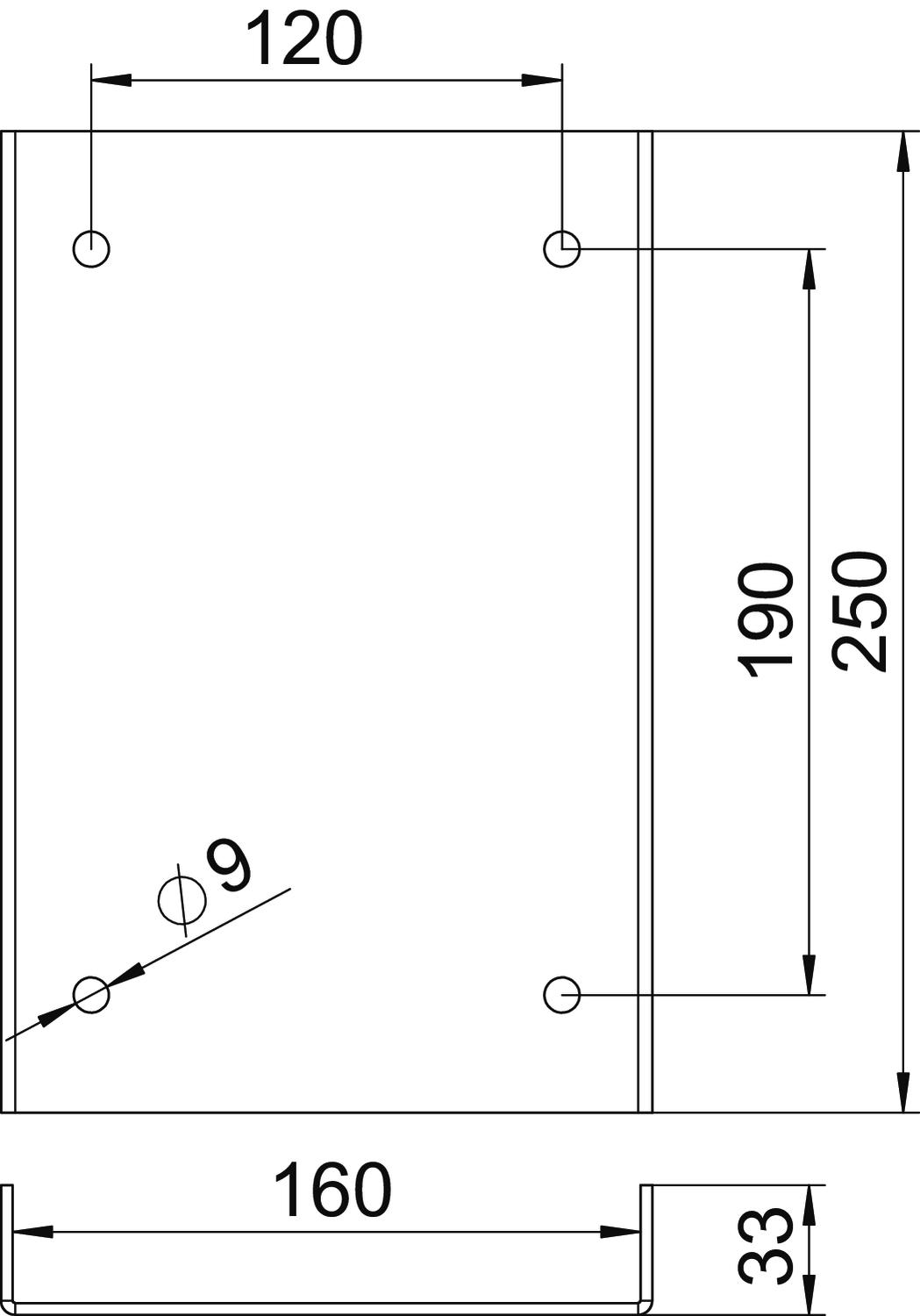

Rozměrový výkres ISS160160AS WA / 6290422, 57.40 kB, jpg

ISS160160AS WA / 6290422

6290422_KSTP1.stp, 66.47 kB
