Ochranná sada MCD + V20, 3 pólová 3 | 255 | IP20

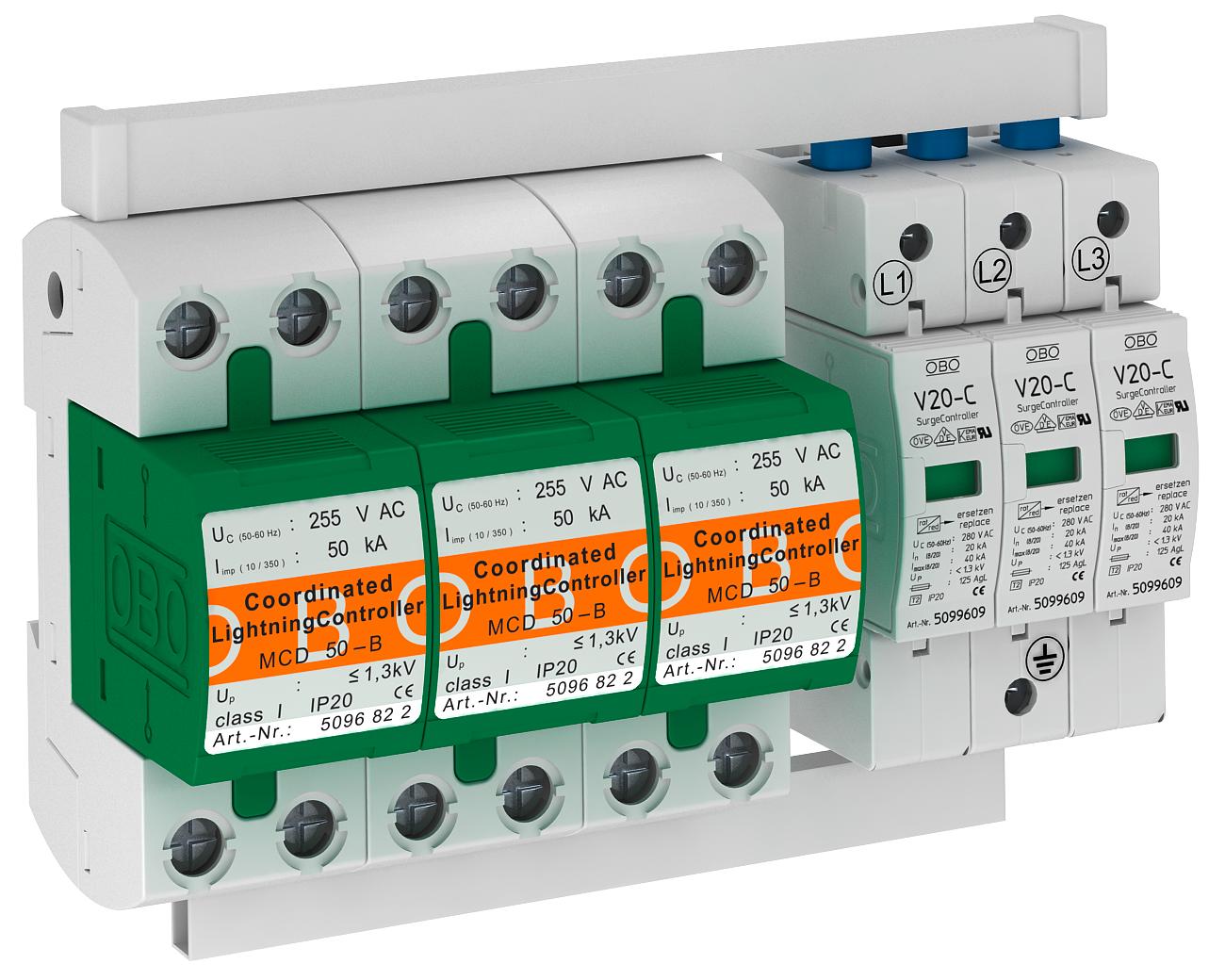

Ochranná sada MCD + V20, 3 pólová

Obj. č. 5089754 | EAN 4012195405528

Obj. č. / Typ	5089754 / PS3-B+C TNC

Provedení pólů	3

Nejvyšší trvalé napětí AC	255 V

Stupeň krytí	IP20

Popis výrobku

Popis výrobku

Ochranná sada, kombinace svodiče bleskových proudů a přepětí typu 1 + 2

• K vyrovnání potenciálů v ochraně před bleskem podle IEC 62305 (VDE 0185-305)
• Schopnost odvodu bleskových proudů až 50 kA (10/350) na každý pól
• Svodič, násuvný, vč. spojovacích můstků, označené připojovací svorky
• Zapouzdřené nevyfukující svodiče pro použití v rozvaděčových skříních

Použití: Systémy mobilních operátorů a průmyslová zařízení se zvláštními požadavky.

Technické údaje

Technické údaje

Bleskový proud (10/350 μs)	50 kA
Bleskový proud (10/350) [celkem]	100 kA
Dálková signalizace	Ne
Doba odezvy	<25 ns
Jmenovité napětí AC (50/60 Hz)	230 V
Jmenovitý impulzní svodový proud (8/20 µs)	50 kA
LPZ	0→2
Max. nadproudová ochrana na straně sítě	125
Maximální rázový svodový proud (8/20 μs)	100 kA
Maximální vstupní jištění	125 A
Nejvyšší trvalé napětí (L-N)	255 V
Nejvyšší trvalé napětí AC	255 V
Počet pólů	3
Provedení pólů	3
Provedení	3-pólový; 255 V

Provozní teplota, max.	85 °C
Provozní teplota, min.	-40 °C
Průřez pevného vodiče (plného/vícedrátového), max.	50 mm²
Průřez pevného vodiče (plného/vícedrátového), min.	10 mm²
Rázový svodový proud (8/20 µs) [celkový]	100 kA
Rozměr	255V
Schopnost zhášení následného proudu (ef.) [N-PE]	25 kA
Signalizace na přístroji	Opticky
SPD dle EN 61643-11	Typ 1+2
SPD dle IEC 61643-1	class I+II
Stupeň krytí	IP20
Tvar sítě	TN-C
Vyfukující	Ne
Zkratová odolnost	25 kA
Zkratová odolnost při max. nadproudové ochraně na straně sítě	25 kA
