Oddělovací třmen pro montáž na strop

Obj. č. 7215490 | EAN 4012196835423

Obj. č. / Typ

Rozměr A

Rozměr B

Rozměr b

Rozměr H

Rozměr h

Popis výrobku

Popis výrobku

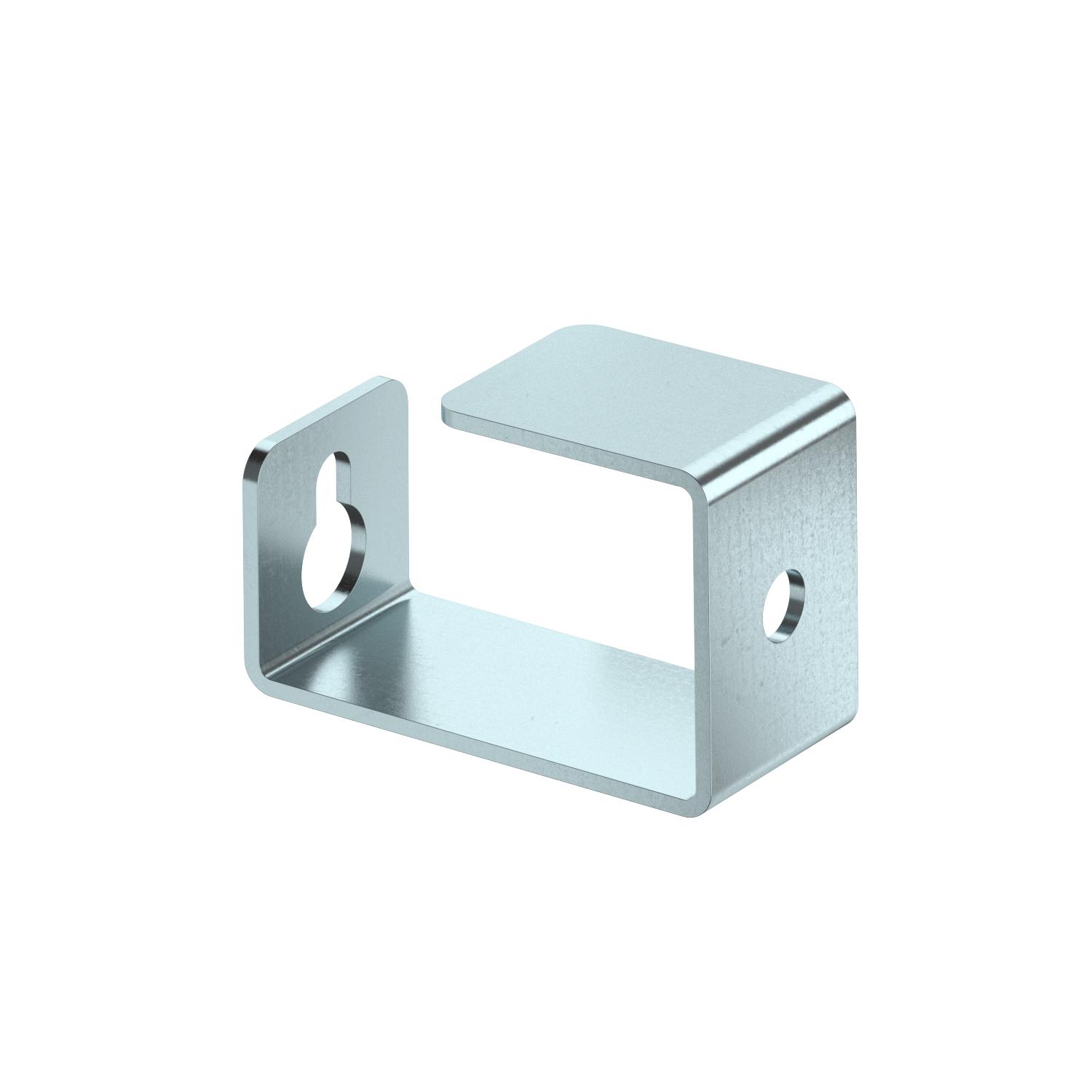

Rozpojovací třmen jako instalační pomůcka pro ukládání kabelů při montáži protipožárního kanálu PYROLINE® Con D typu PLCD D060810 a typu PLCD D090810 na strop. Montáž třmenu přímo na upevňovací hmoždinky protipožárního kanálu.

Technické údaje

Technické údaje

Materiál	Ocel
Povrch	pásově zinkováno
Rozměr	76x45x35
Rozměr h	45 mm
Rozměr H	76 mm
Rozměr A	25 mm

Rozměr B	50 mm
Rozměr b	35 mm
Šířka kanálu vnitřní	100 mm
Výška kanálu vnitřní	80 mm
Způsob upevnění	šroubovatelný

Všechny typy

Všechny typy

Typ	Rozměr A	Rozměr B	Rozměr b	Rozměr H	Rozměr h	Obj. č.	Množství	Nejm. prod. jedn.
PLCD-SB0810	25	76	35	20	-	7215480	Kus	25 Kus
PLCD-SB1220	50	116	60	65	-	7215484	Kus	25 Kus
PLCD-SC0810	25	50	35	76	45	7215490	Kus	25 Kus
PLCD-SC1220	50	100	60	116	80	7215494	Kus	25 Kus

Ke stažení

Datový list PLCD-SC0810 / 7215490 , 0.18MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Brožura Brožura – Odborníci , 2.10MB , pdf

Brožura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Brandschutzkanäle , 8.99MB , pdf

Prohlášení o vlastnostech PLCD-SC0810 / 7215490 , 0.31MB , pdf

Potvrzení o registraci Protipožární kanály PYROLINE® Con PLC , 1.30MB , pdf

Stáhnout

Návod k montáži Návod k montáži protipožárního kanálu PYROLINE® Con PLC , 14.60MB , pdf

Výrobková grafika PLCD-SC0810 / 7215490, 55.91 kB, jpg

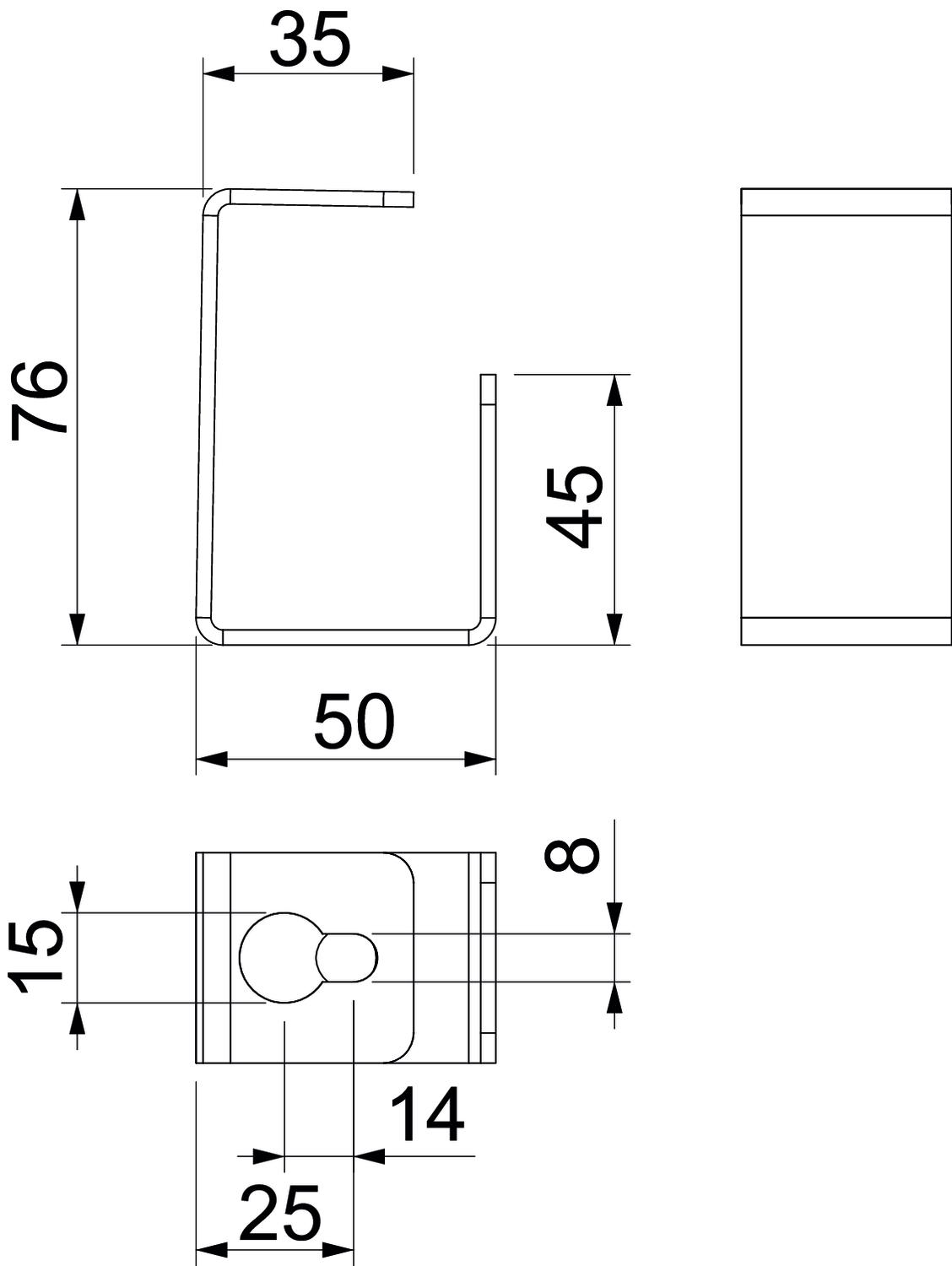

Rozměrový výkres PLCD-SC0810 / 7215490, 59.30 kB, jpg
