Oddělovací třmen pro montáž na strop 50 | 100 | 60 | 116 | 80

morepic-1

morepic-2

Oddělovací třmen pro montáž na strop

Obj. č. 7215494 | EAN 4012196835430

Obj. č. / Typ

Rozměr A

Rozměr B

Rozměr b

Rozměr H

Rozměr h

Popis výrobku

Popis výrobku

Oddělovací třmen jako instalační pomůcka pro pokládku kabelů při instalaci protipožárního potrubí PYROLINE® Con D, typ PLCD D061220 a typ PLCD D091220 na strop. Montáž třmenu přímo na upevňovací hmoždinky protipožárního kanálu.

Technické údaje

Technické údaje

Materiál	Ocel
Povrch	pásově zinkováno
Rozměr	116x80x35
Rozměr h	80 mm
Rozměr H	116 mm
Rozměr A	50 mm

Rozměr B	100 mm
Rozměr b	60 mm
Šířka kanálu vnitřní	200 mm
Výška kanálu vnitřní	120 mm
Způsob upevnění	šroubovatelný

Všechny typy

Všechny typy

Typ	Rozměr A	Rozměr B	Rozměr b	Rozměr H	Rozměr h	Obj. č.	Množství	Nejm. prod. jedn.
PLCD-SB0810	25	76	35	20	-	7215480	Kus	25 Kus
PLCD-SB1220	50	116	60	65	-	7215484	Kus	25 Kus
PLCD-SC0810	25	50	35	76	45	7215490	Kus	25 Kus
PLCD-SC1220	50	100	60	116	80	7215494	Kus	25 Kus

Ke stažení

Datový list PLCD-SC1220 / 7215494 , 0.16MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Brožura Brožura – Odborníci , 2.10MB , pdf

Brožura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Brandschutzkanäle , 8.99MB , pdf

Prohlášení o vlastnostech PLCD-SC1220 / 7215494 , 0.31MB , pdf

Potvrzení o registraci Protipožární kanály PYROLINE® Con PLC , 1.30MB , pdf

Stáhnout

Návod k montáži Návod k montáži protipožárního kanálu PYROLINE® Con PLC , 14.60MB , pdf

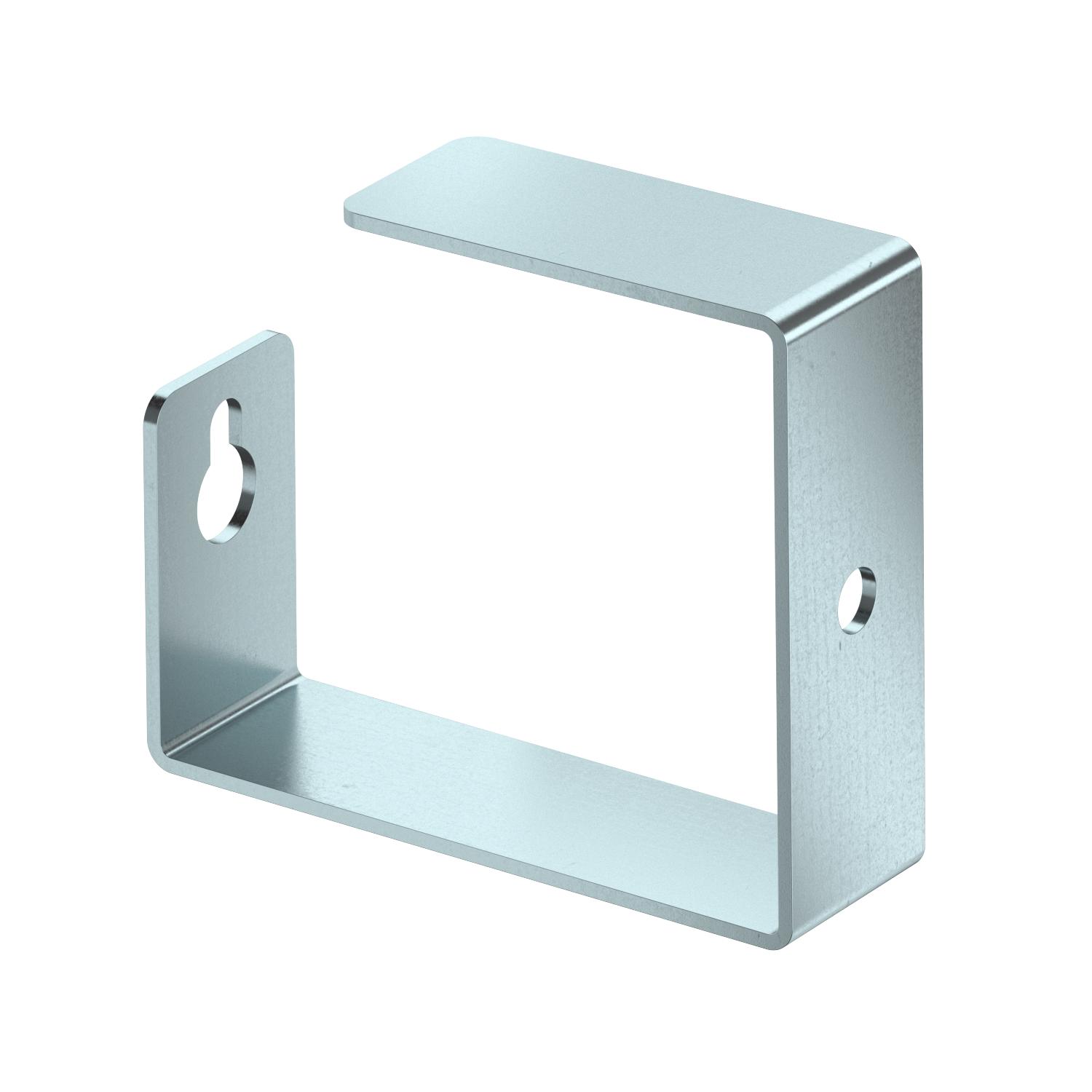

Výrobková grafika PLCD-SC1220 / 7215494, 70.64 kB, jpg

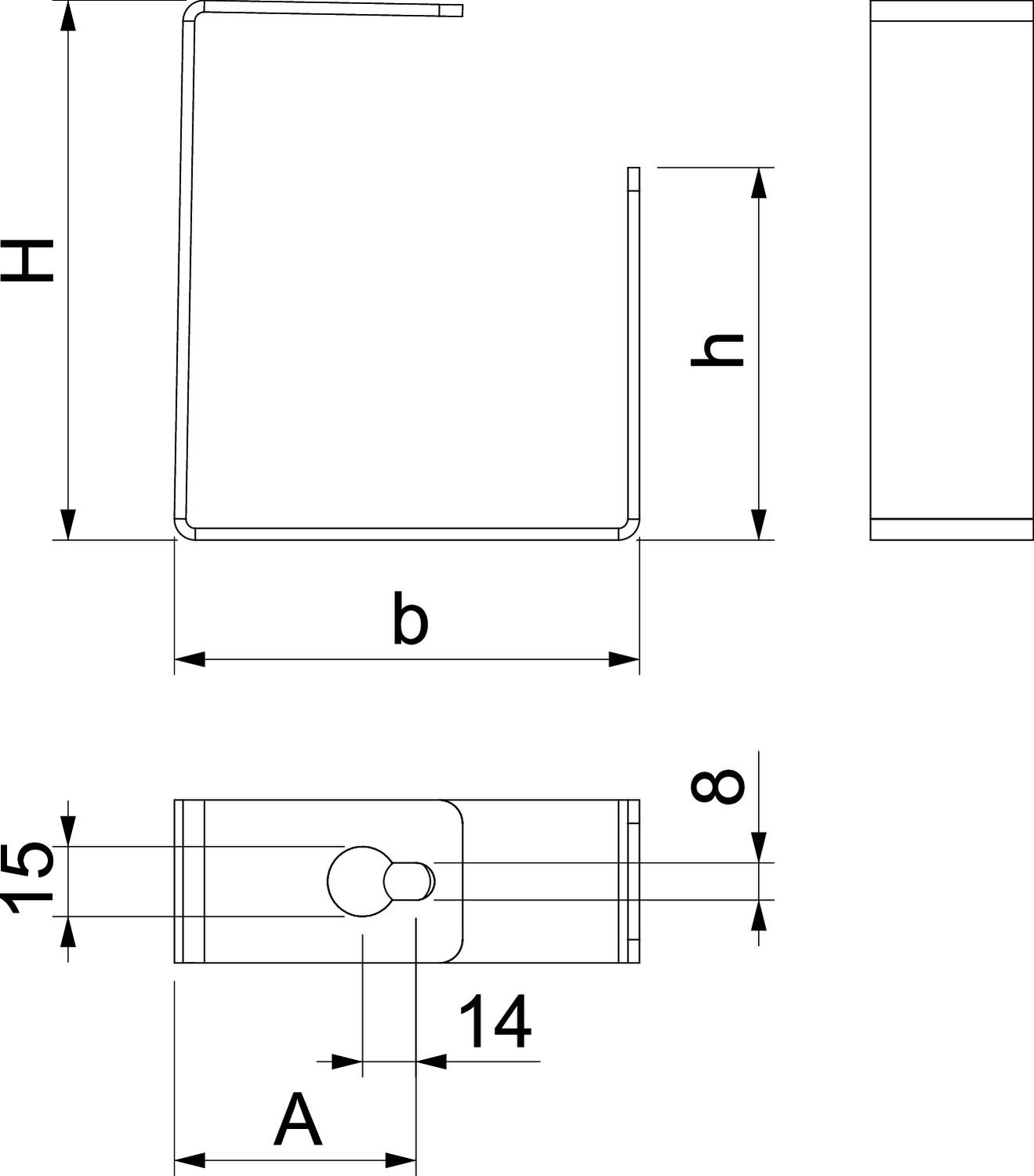

Rozměrový výkres PLCD-SC1220 / 7215494, 59.01 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty

7215494_KSTP1.stp, 85.90 kB
