Opěrný výložník BKRS FT 392

morepic-1

morepic-2

Opěrný výložník BKRS FT

Obj. č. 6044547 | EAN 4012196695119

Obj. č. / Typ

Rozměr B

Popis výrobku

Popis výrobku

Opěrný výložník z uzavřené obdélníkové ocelové trubky, k podepření systému pochozích kabelových žlabů.

Technické údaje

Rozměry

Délka	100 mm
Materiál	Ocel
Nerezová ocel, mořená	Ne
Povrch	žárově zinkováno ponorem
Pro šířku max.	400 mm
Pro šířku min.	400
Provedení	ostatní
Provedení	Opěrný výložník
Rozměr	B=400
Rozměr b1	23 mm

Rozměr b2	329 mm
Rozměr B	392 mm
Rozměr D	13 mm
Šířka	392 mm
Upevnění žlabů	šroubovatelný
Vhodný pro kabelový žebřík	Ne
Vhodný pro kabelový žlab	Ano
Vhodný pro mřížový žlab	Ne
Výška	108 mm

Všechny typy

Všechny typy

Typ	Rozměr B	Obj. č.	Množství	Nejm. prod. jedn.
STA BKRS 100 FT	92 mm	6044541	Kus	1 Kus
STA BKRS 200 FT	192 mm	6044543	Kus	1 Kus
STA BKRS 300 FT	292 mm	6044545	Kus	1 Kus
STA BKRS 400 FT	392 mm	6044547	Kus	1 Kus
STA BKRS 500 FT	492 mm	6044551	Kus	1 Kus
STA BKRS 600 FT	592 mm	6044553	Kus	1 Kus

Ke stažení

Datový list STA BKRS 400 FT / 6044547 , 0.18MB , pdf

Brožura Systémy pochozích kabelových žlabů BKRS , 2.10MB , pdf

Prohlášení o shodě STA BKRS 400 FT / 6044547 , 0.15MB , pdf

REACH Prohlášení o shodě STA BKRS 400 FT / 6044547 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě STA BKRS 400 FT / 6044547 , 0.12MB , pdf

Stáhnout

Návod k montáži Návod k montáži pochozích systémů kabelových žlabů BKRS pro Porsche AG , 0.06MB , pdf

Návod k montáži BKRS Begehbare Kabelrinnensysteme , 5.36MB , pdf

Návod k montáži General information on the mounting , 2.61MB , pdf

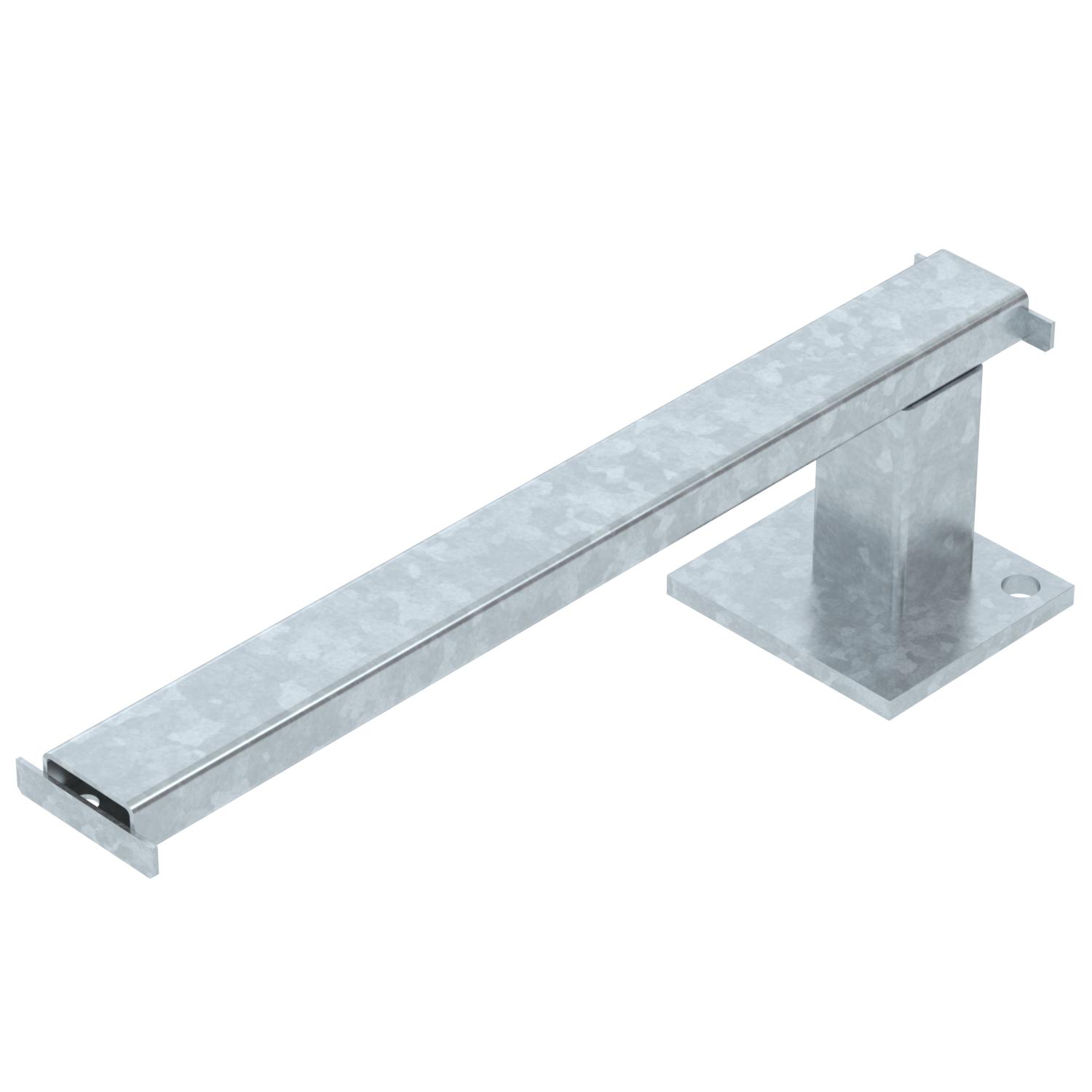

Výrobková grafika STA BKRS 400 FT / 6044547, 57.46 kB, jpg

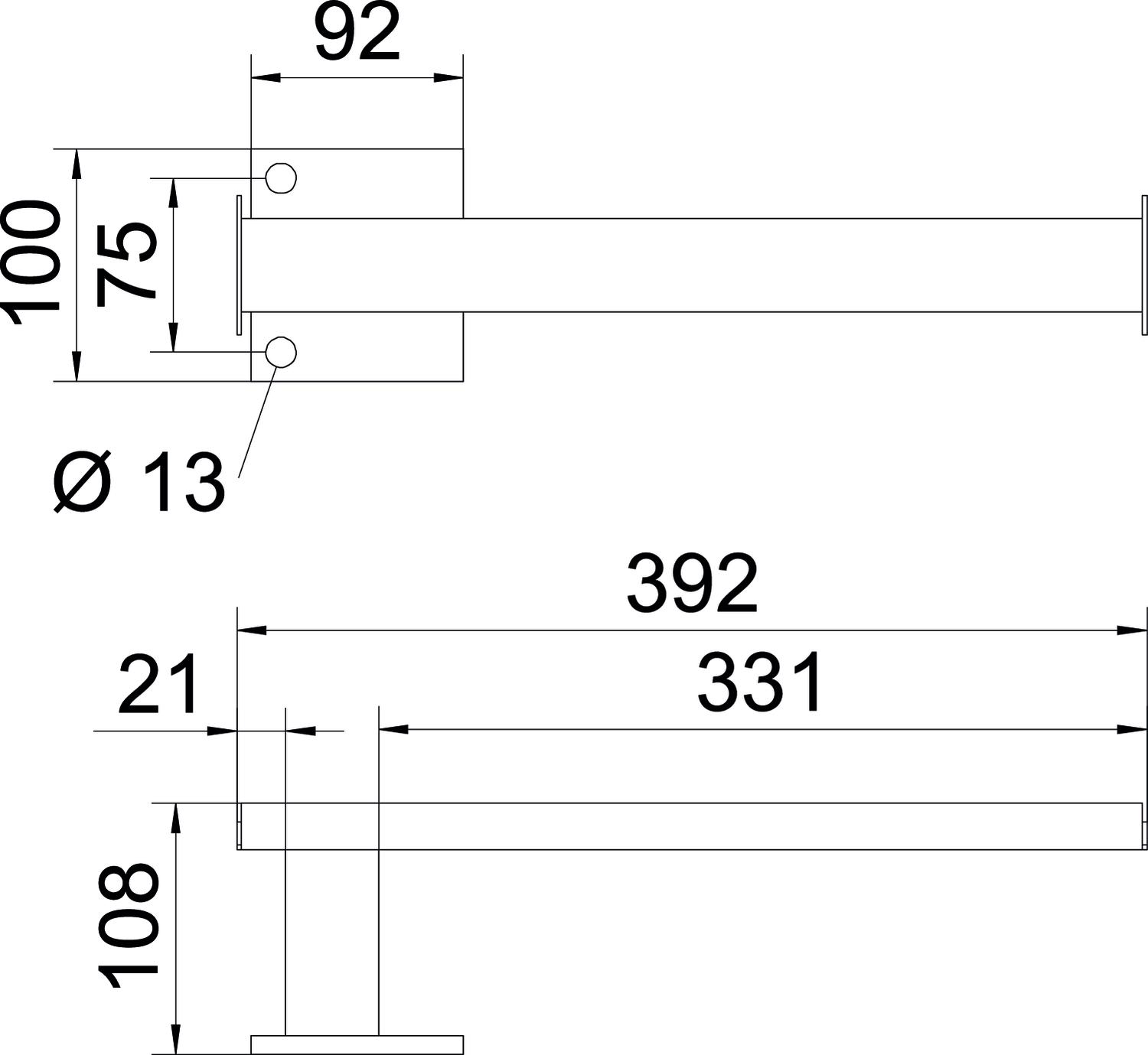

Rozměrový výkres STA BKRS 400 FT / 6044547, 68.60 kB, jpg

STA BKRS 400 FT / 6044547

6044547_KSTP1.stp, 91.84 kB

STA BKRS 400 FT Stützausleger.rfa, 424.00 kB
