Plné víko odbočného kanálu 800 | 150 | 40

morepic-1

morepic-2

Plné víko odbočného kanálu

Obj. č. 7404840 | EAN 4012195101215

Obj. č. / Typ	7404840 / AIKA D 15040

Délka	800 mm

Šířka	150 mm

Výška	40 mm

Popis výrobku

Popis výrobku

Plné víko na podlahu k zakrytí odbočného kanálu na podlahu AIK/A, vhodné ke spodním dílům kanálu AIK/U. Víko kanálu se našroubuje na hliníkové bočnice spodního dílu kanálu. Zešikmení víka přesahuje spodní díl kanálu v úhlu 45°.

Technické údaje

Rozměry

Délka	800 mm
Funkce	Odbočný díl
Materiál	Ocel
Montážní otvor	bez
Povrch	pásově zinkováno
Provedení	Víko oboustranně zkosené

Rozměr h	37 mm
Rozměr b	224 mm
S přesahem	Ano
S připojovacím otvorem	Ne
Šířka	150 mm
Výška	40 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Obj. č.	Množství	Nejm. prod. jedn.
AIKA D 15040	800 mm	150 mm	40 mm	7404840	Kus	1 Kus

Ke stažení

Datový list AIKA D 15040 / 7404840 , 0.19MB , pdf

Schvalovací značka Povolení značky VDE pro AIK , 0.18MB , pdf

Stáhnout

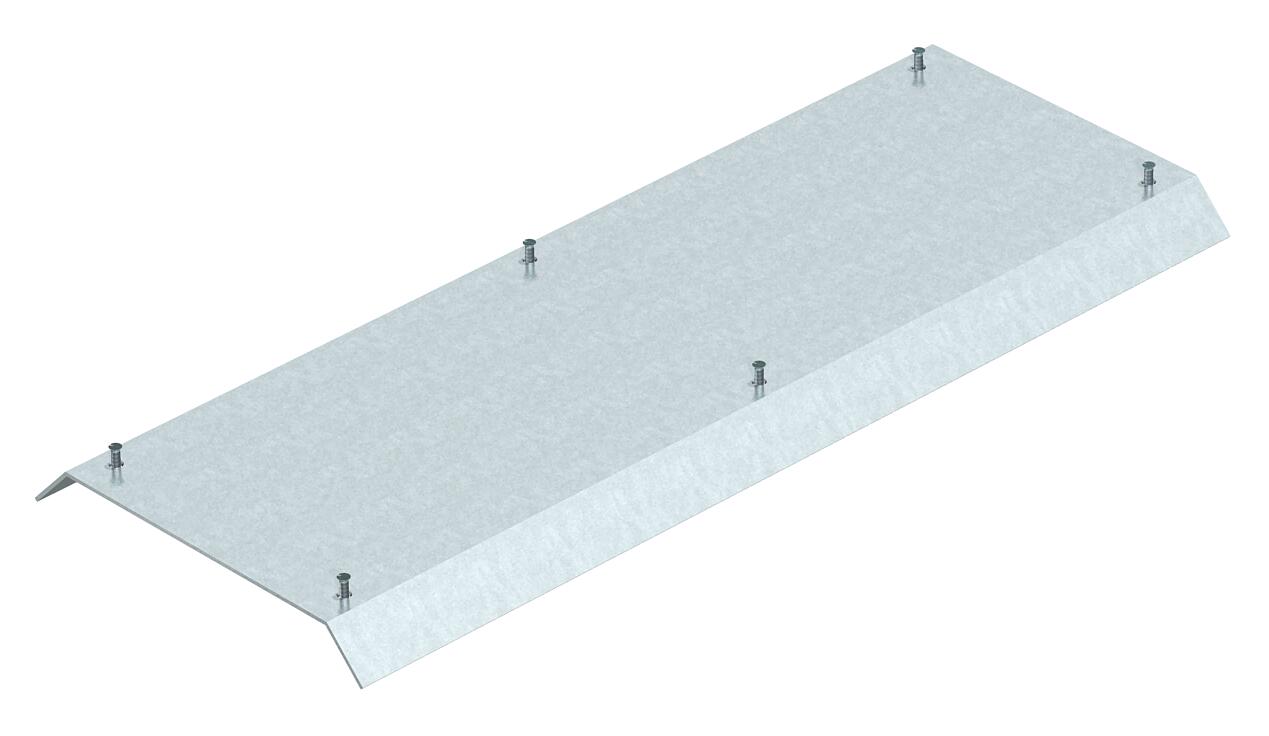

Výrobková grafika AIKA D 15040 / 7404840, 39.49 kB, jpg

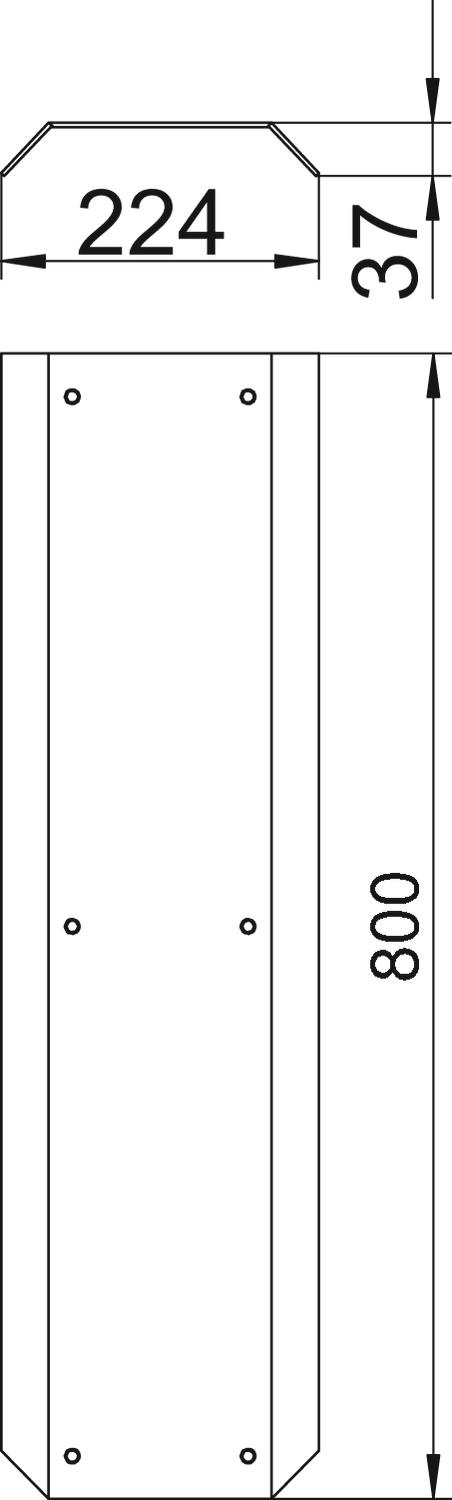

Rozměrový výkres AIKA D 15040 / 7404840, 34.13 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
