Plné víko vnějšího rohu 800 | 350 | 75

morepic-1

morepic-2

Plné víko vnějšího rohu

Obj. č. 7404906 | EAN 4012195101567

Obj. č. / Typ	7404906 / AIKF AEA 35075

Délka	800 mm

Šířka	350 mm

Výška	75 mm

Popis výrobku

Popis výrobku

Plné víko 2 dílné k zakrytí vnějšího rohu kanálu na podlahu, vhodné ke spodním dílům kanálu AIK/U vč. 10 upevňovacích šroubů. Víko kanálu je pevně našroubováno v hliníkových bočních profilech. Zkosení víka přesahuje spodní díl kanálu v úhlu 45°.

Technické údaje

Rozměry

Délka	800 mm
Funkce	Vnější roh
Materiál	Ocel
Montážní otvor	bez
Povrch	pásově zinkováno
Provedení	Víko jednostranně zkosené

Rozměr h	72 mm
Rozměr b	421 mm
S přesahem	Ano
S připojovacím otvorem	Ne
Šířka	350 mm
Výška	75 mm

Všechny typy

Všechny typy

Typ	Délka	Šířka	Výška	Obj. č.	Množství	Nejm. prod. jedn.
AIKF AEA 35075	800 mm	350 mm	75 mm	7404906	Kus	1 Kus

Ke stažení

Datový list AIKF AEA 35075 / 7404906 , 0.15MB , pdf

Schvalovací značka Povolení značky VDE pro AIK , 0.18MB , pdf

Stáhnout

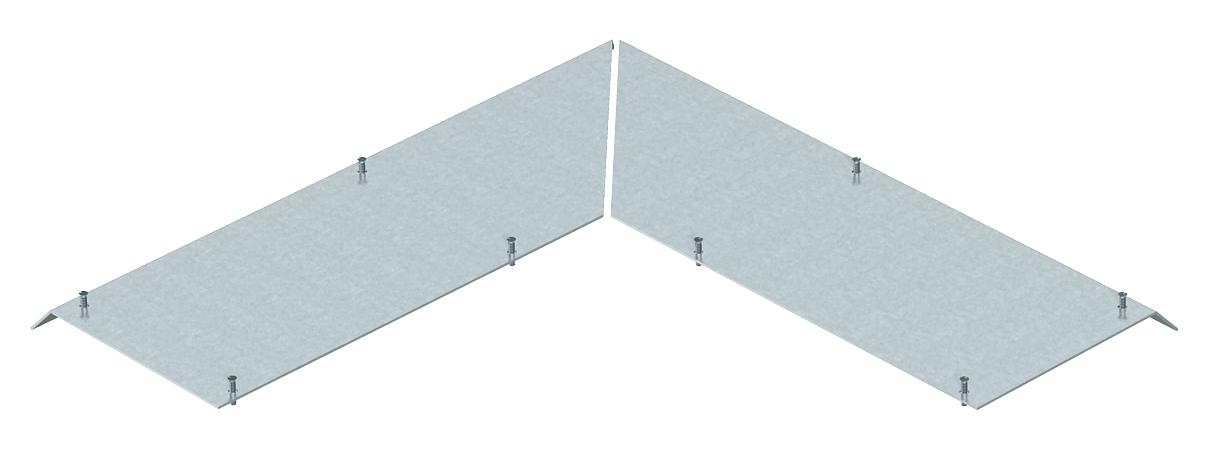

Výrobková grafika AIKF AEA 35075 / 7404906, 25.56 kB, jpg

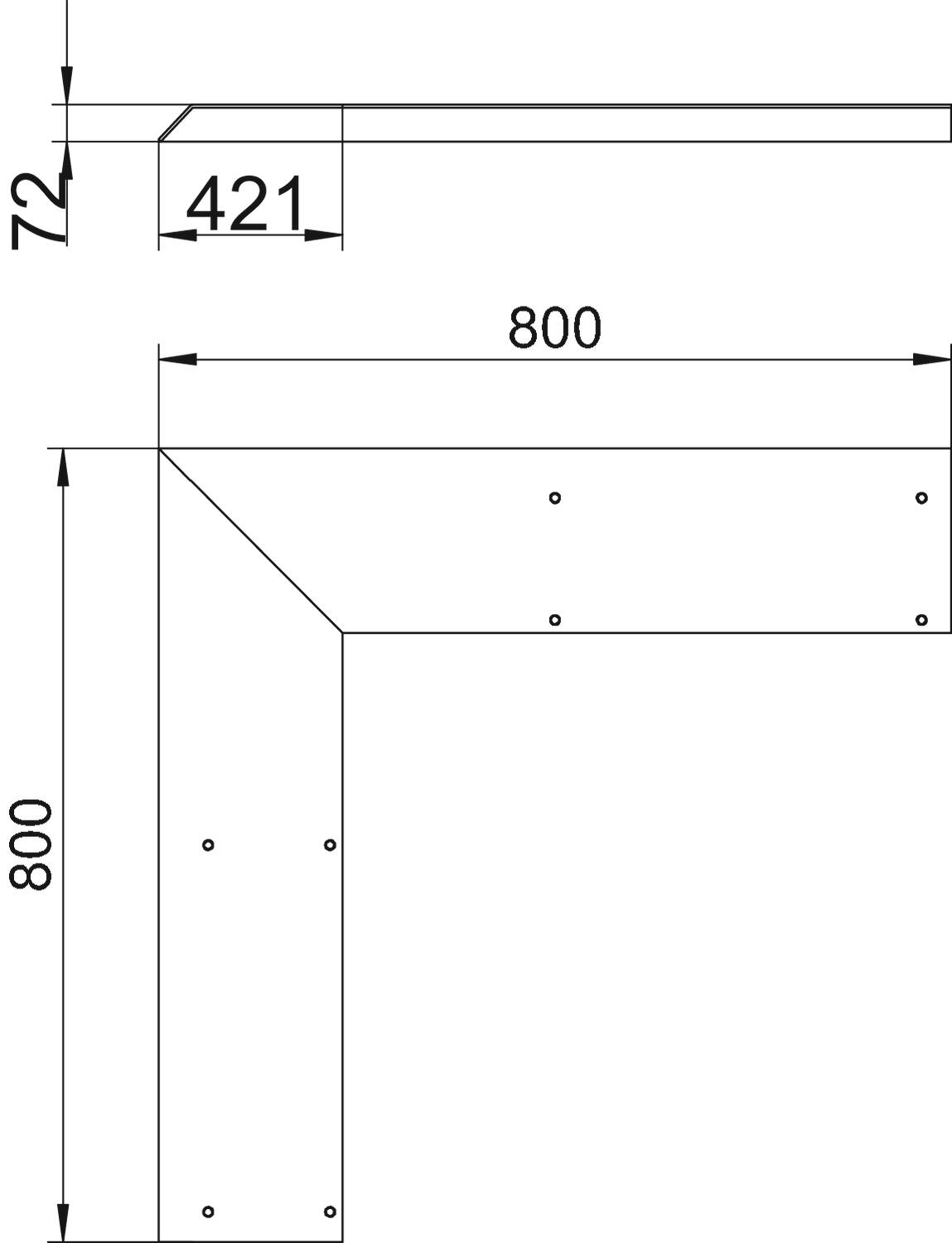

Rozměrový výkres AIKF AEA 35075 / 7404906, 42.67 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
