Plochá kabelová vývodka, metrický závit M25, kamenná šedá 27 | 30 | 4 | 6 | M25

Plochá kabelová vývodka, metrický závit M25, kamenná šedá

Obj. č. 2013006 | EAN 4012195515234

Obj. č. / Typ

Plochý kabel / šířka min.

Plochý kabel / šířka max.

Plochý kabel / tloušťka, min.

Plochý kabel / tloušťka, max.

Závit	M25

Popis výrobku

Popis výrobku

Zavedení plochého kabelu do škrticí těsnící vložky, s metrickým připojovacím závitem dle IEC 432, stupeň krytí IP 31, s předem namontovaným těsnicím kroužkem 107/F.

Technické údaje

Technické údaje

Barva	kamenná šeď; RAL 7030
Druh těsnění	Těsnící kroužek
Druh závitu	metrický
Kabelová vývodka pro ploché kabely	Ano
Materiál	Polyetylén
Možnost odlehčení tahu	Ne
Nárazuvzdorný	Ne
Ochrana proti ohybu	Ano
ochrana proti výbuchu	Ne
Plochý kabel / šířka max.	30 mm
Plochý kabel / šířka min.	27 mm
Plochý kabel / tloušťka, max.	6 mm
Plochý kabel / tloušťka, min.	4 mm
Pro zónu prostředí s nebezpečím výbuchu	bez

Provedení	Přímé

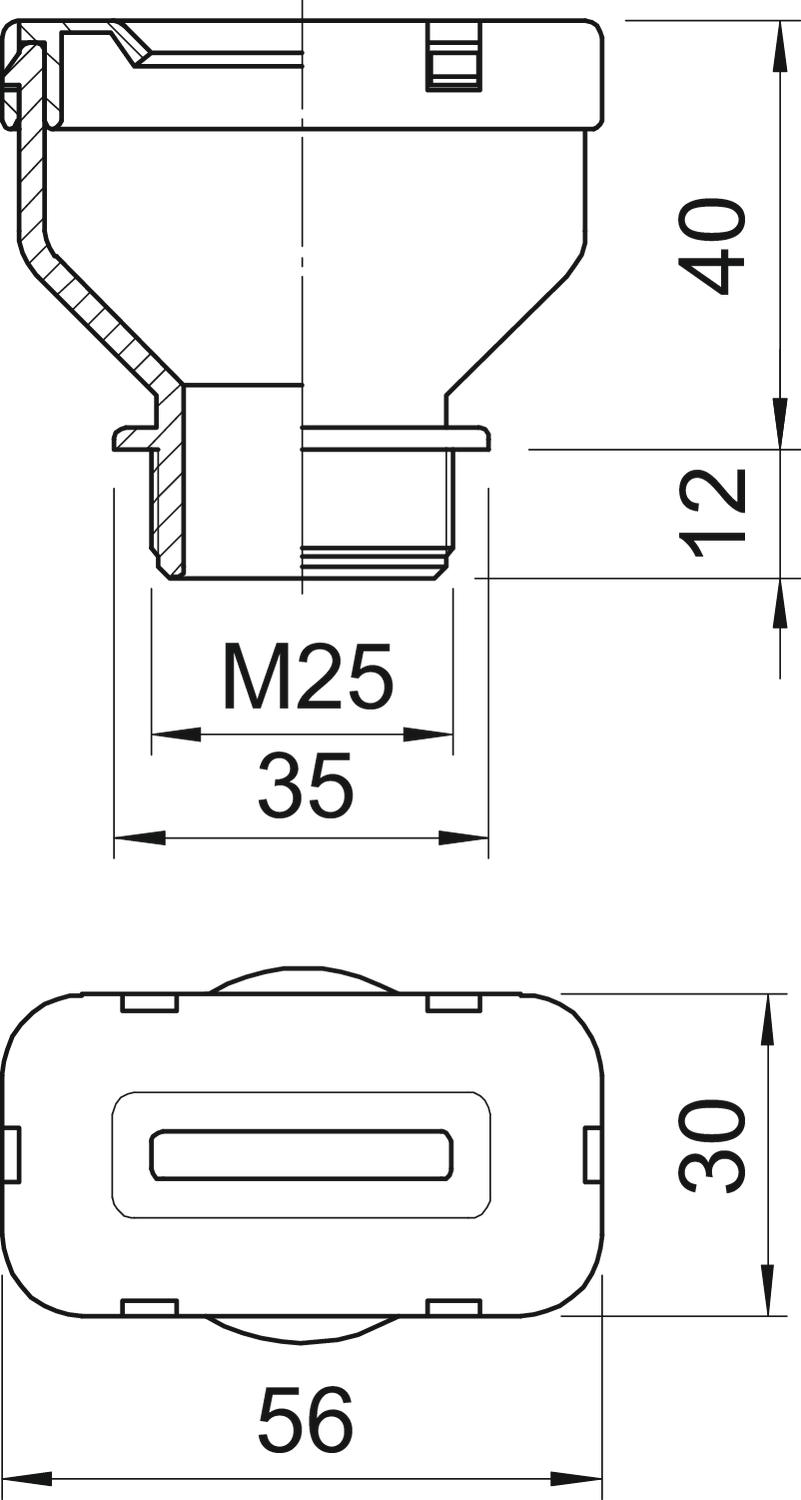

Rozměr	M25
Rozměr G	M25 mm
Rozměr L1	12 mm
Rozměr L2	40 mm
Rozměr A	30 mm
Rozměr B	56 mm
Rozměr D	35 mm
Rozměr L	52 mm
S pojistnou maticí	Ne
Stupeň krytí	IP31
Vícenásobná těsnicí vložka	Ne
Závit	M25
Zpevněno skelnými vlákny	Ne

Všechny typy

Všechny typy

Typ	Plochý kabel / šířka min.	Plochý kabel / šířka max.	Plochý kabel / tloušťka, min.	Plochý kabel / tloušťka, max.	Závit	Obj. č.	Množství	Nejm. prod. jedn.
106 FL M25 6 30	27 mm	30 mm	4 mm	6 mm	M25	2013006	Kus	25 Kus
106 FL M25 8 33	30 mm	33 mm	6 mm	8 mm	M25	2013007	Kus	25 Kus
106 FL M25 9 22	19 mm	22 mm	7 mm	9 mm	M25	2013008	Kus	25 Kus
106 FL M25 9 39	36 mm	39 mm	7 mm	9 mm	M25	2013009	Kus	25 Kus
106 FL M25 10 29	26 mm	29 mm	8 mm	10 mm	M25	2013010	Kus	25 Kus
106 FL M25 10 31	28,5 mm	31,5 mm	8,5 mm	10,5 mm	M25	2013011	Kus	25 Kus
106 FL M25 12 35	31 mm	35 mm	9 mm	12 mm	M25	2013012	Kus	25 Kus
106 FL M25 14 40	37 mm	40 mm	11 mm	14 mm	M25	2013013	Kus	25 Kus
