Plochá kabelová vývodka, metrický závit M32, kamenná šedá 37 | 40 | 11 | 14 | M32

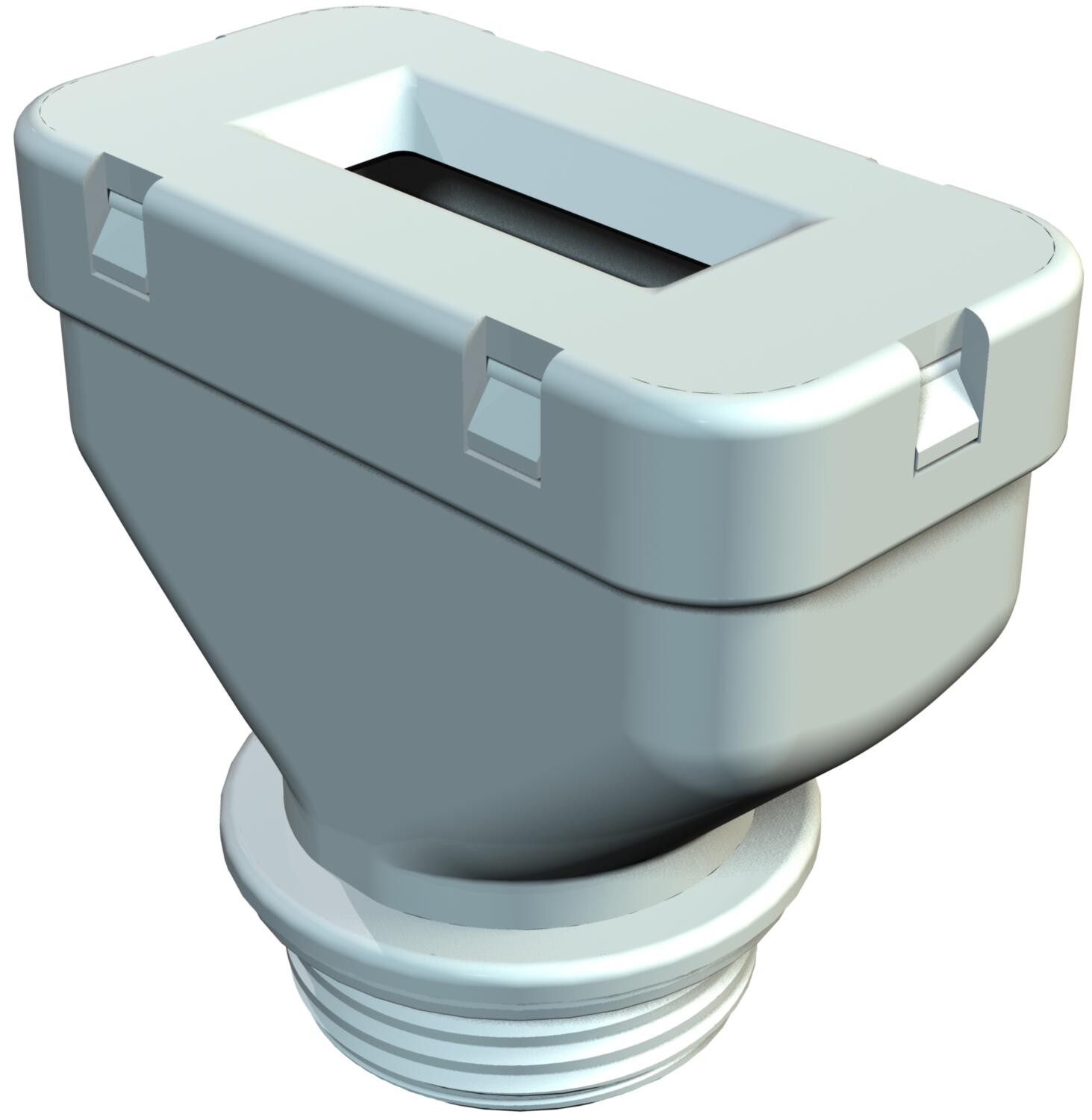

Plochá kabelová vývodka, metrický závit M32, kamenná šedá

Obj. č. 2013022 | EAN 4012195516132

Obj. č. / Typ

Plochý kabel / šířka min.

Plochý kabel / šířka max.

Plochý kabel / tloušťka, min.

Plochý kabel / tloušťka, max.

Závit	M32

Popis výrobku

Popis výrobku

Zavedení plochého kabelu do škrticí těsnící vložky, s metrickým připojovacím závitem dle IEC 432, stupeň krytí IP 31, s předem namontovaným těsnicím kroužkem 107/F.

Technické údaje

Technické údaje

Barva	kamenná šeď; RAL 7030
Druh těsnění	Těsnící kroužek
Druh závitu	metrický
Kabelová vývodka pro ploché kabely	Ano
Materiál	Polyetylén
Možnost odlehčení tahu	Ne
Nárazuvzdorný	Ne
Ochrana proti ohybu	Ano
ochrana proti výbuchu	Ne
Plochý kabel / šířka max.	40 mm
Plochý kabel / šířka min.	37 mm
Plochý kabel / tloušťka, max.	14 mm
Plochý kabel / tloušťka, min.	11 mm
Pro zónu prostředí s nebezpečím výbuchu	bez

Provedení	Přímé
Rozměr	M32

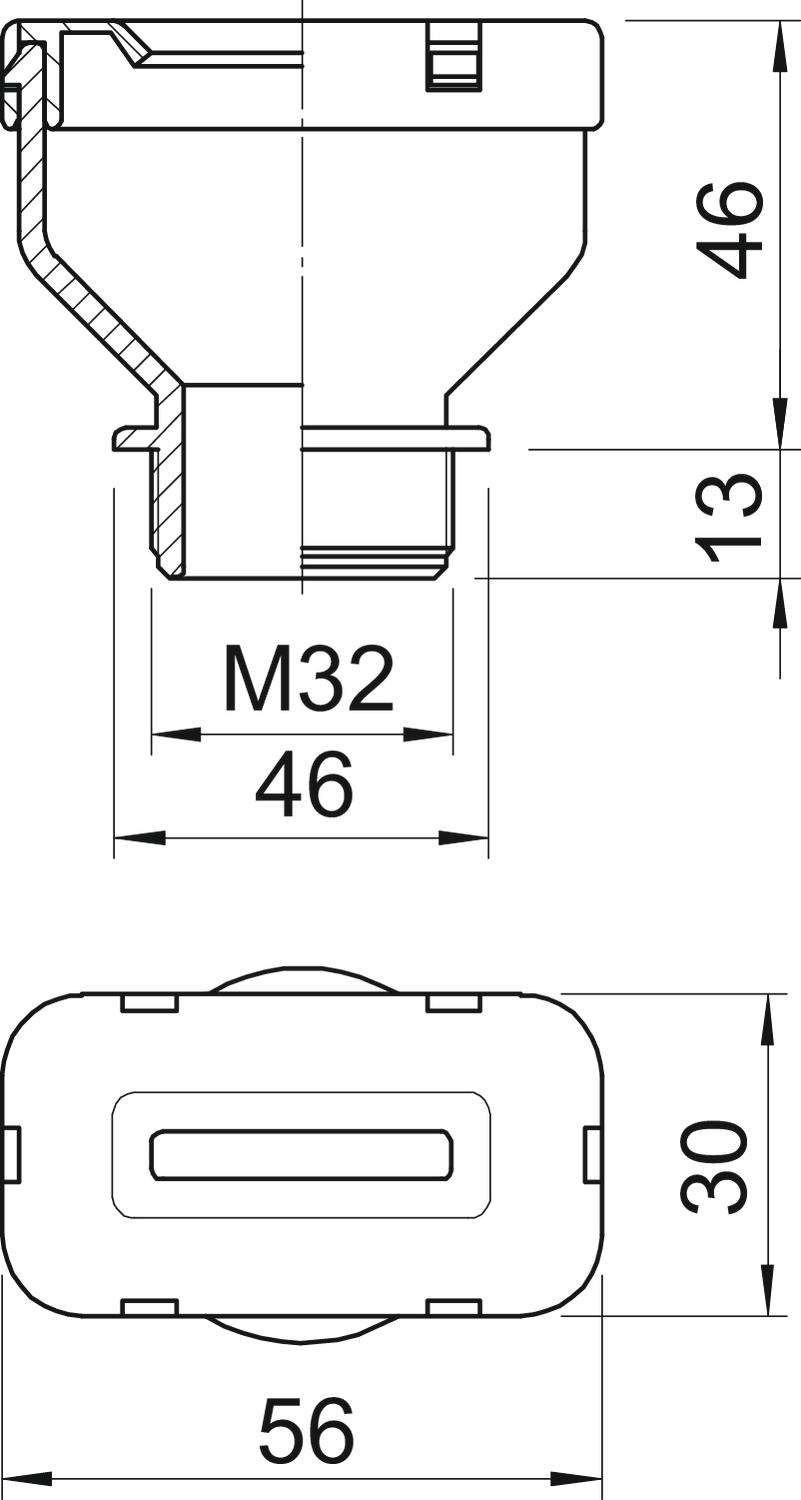

Rozměr G	M32 mm
Rozměr L1	13 mm
Rozměr L2	46 mm
Rozměr A	30 mm
Rozměr B	56 mm
Rozměr D	46 mm
Rozměr L	59 mm
S pojistnou maticí	Ne
Stupeň krytí	IP31
Vícenásobná těsnicí vložka	Ne
Závit	M32
Zpevněno skelnými vlákny	Ne

Všechny typy

Všechny typy

Typ	Plochý kabel / šířka min.	Plochý kabel / šířka max.	Plochý kabel / tloušťka, min.	Plochý kabel / tloušťka, max.	Závit	Obj. č.	Množství	Nejm. prod. jedn.
106 FL M32 6 30	27 mm	30 mm	4 mm	6 mm	M32	2013015	Kus	15 Kus
106 FL M32 8 33	30 mm	33 mm	6 mm	8 mm	M32	2013016	Kus	15 Kus
106 FL M32 9 22	19 mm	22 mm	7 mm	9 mm	M32	2013017	Kus	15 Kus
106 FL M32 9 39	36 mm	39 mm	7 mm	9 mm	M32	2013018	Kus	15 Kus
106 FL M32 10 29	26 mm	29 mm	8 mm	10 mm	M32	2013019	Kus	15 Kus
106 FL M32 12 35	31 mm	35 mm	9 mm	12 mm	M32	2013021	Kus	15 Kus
106 FL M32 14 40	37 mm	40 mm	11 mm	14 mm	M32	2013022	Kus	15 Kus
