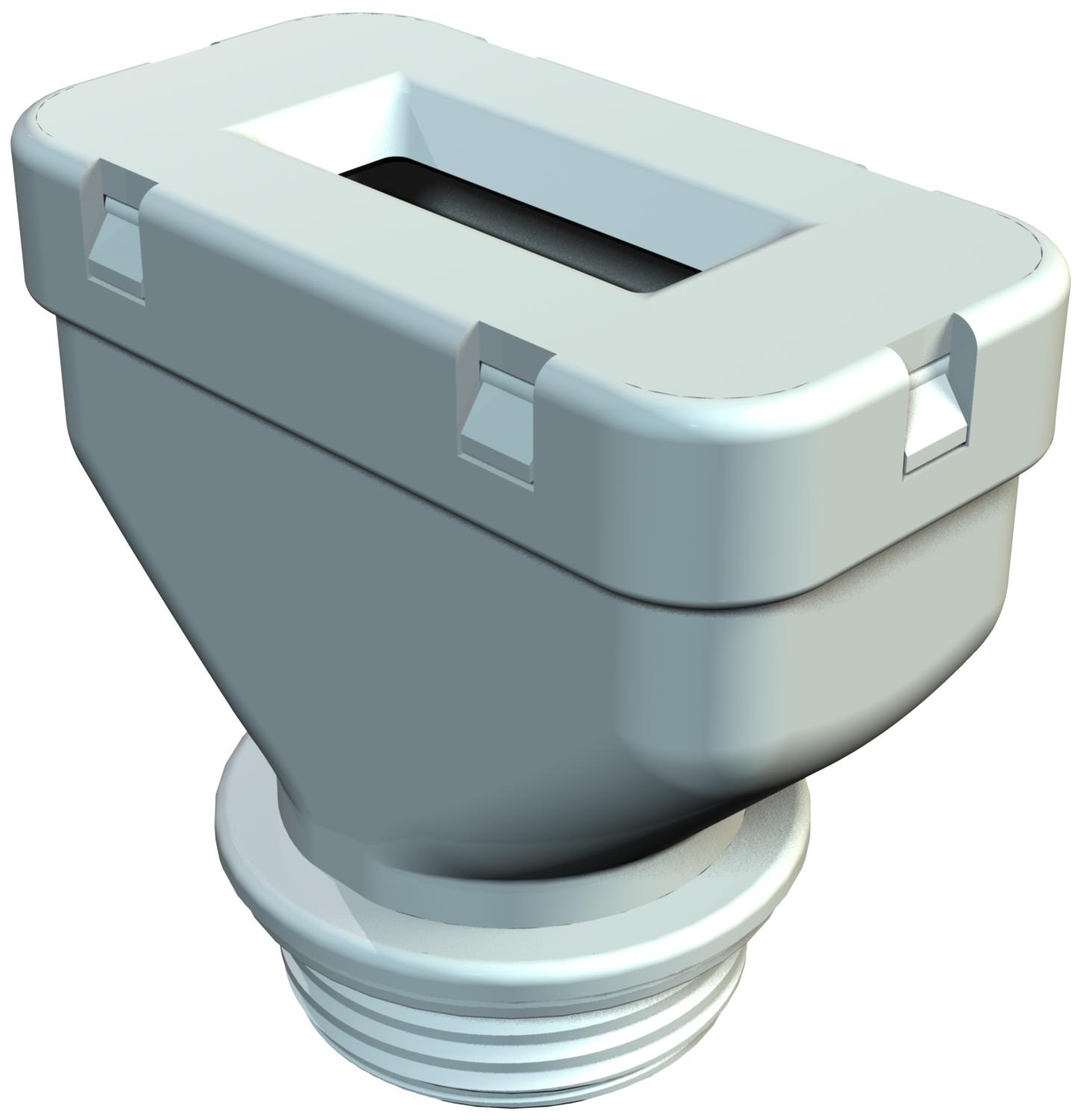

Plochá kabelová vývodka, závit PG, hranaté provedení, kamenná šedá 28,5 | 31,5 | 8,5 | 10,5 | Pg 21

Plochá kabelová vývodka, závit PG, hranaté provedení, kamenná šedá

Obj. č. 2012871 | EAN 4012195157335

Obj. č. / Typ

Plochý kabel / šířka min.

Plochý kabel / šířka max.

Plochý kabel / tloušťka, min.

Plochý kabel / tloušťka, max.

Závit

Popis výrobku

Popis výrobku

Zavedení plochého kabelu do škrticí těsnící vložky, s připojovacím závitem PG dle DIN 40430, stupeň krytí IP 31, s předem namontovaným těsnicím kroužkem 107/F.

Technické údaje

Technické údaje

Barva	kamenná šeď; RAL 7030
Druh těsnění	Těsnící kroužek
Druh závitu	PG
Kabelová vývodka pro ploché kabely	Ano
Materiál	Polyetylén
Možnost odlehčení tahu	Ne
Nárazuvzdorný	Ne
Ochrana proti ohybu	Ne
Plochý kabel / šířka max.	31,5 mm
Plochý kabel / šířka min.	28,5 mm
Plochý kabel / tloušťka, max.	10,5 mm
Plochý kabel / tloušťka, min.	8,5 mm
Pro zónu prostředí s nebezpečím výbuchu	bez
Provedení	Přímé

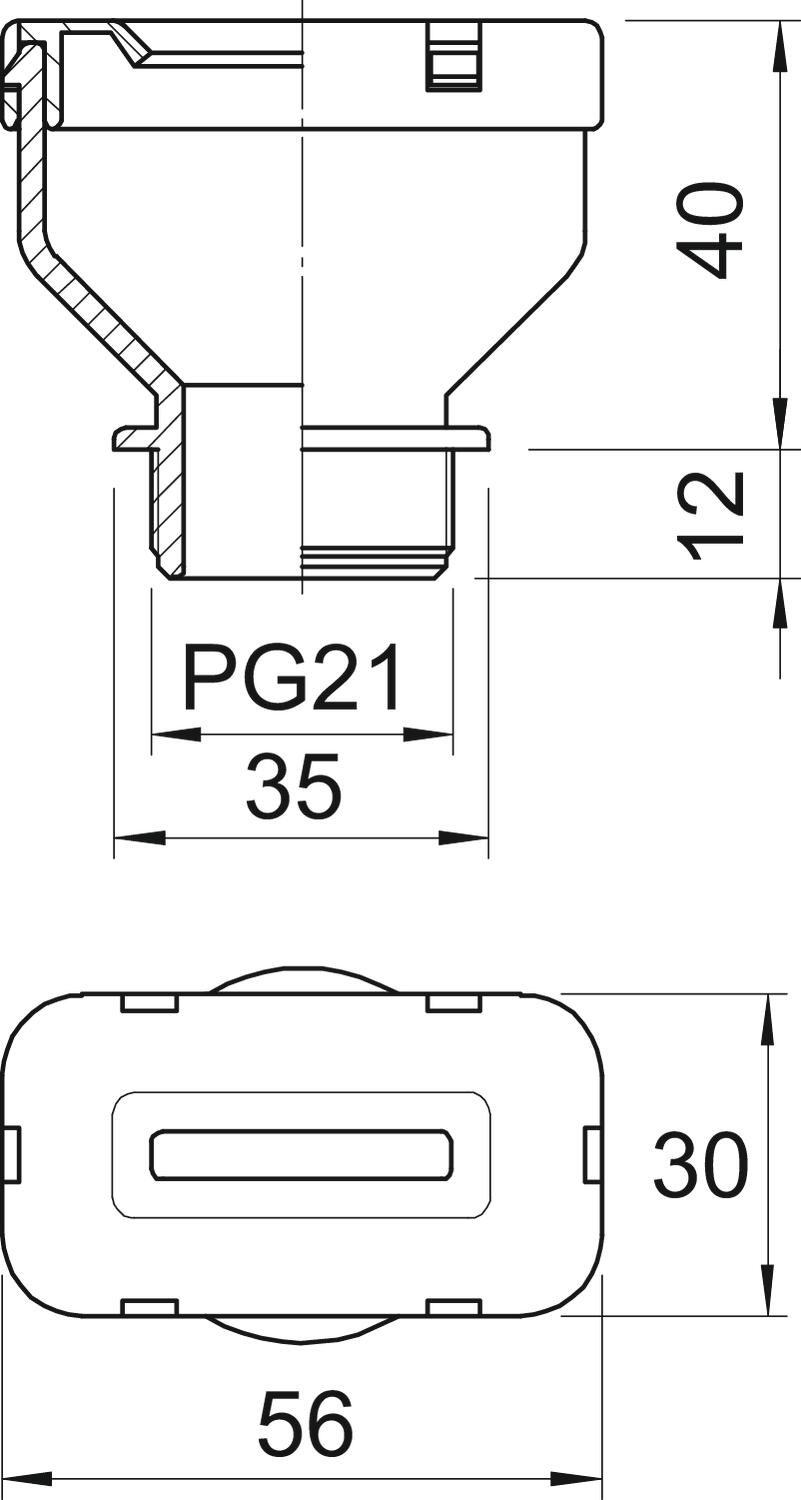

Rozměr	PG21
Rozměr G	PG21 mm
Rozměr L1	12 mm
Rozměr L2	40 mm
Rozměr A	30 mm
Rozměr B	56 mm
Rozměr D	35 mm
Rozměr L	52 mm
S pojistnou maticí	Ne
Stupeň krytí	IP31
Vícenásobná těsnicí vložka	Ne
Závit	Pg 21
Zpevněno skelnými vlákny	Ne

Všechny typy

Všechny typy

Typ	Plochý kabel / šířka min.	Plochý kabel / šířka max.	Plochý kabel / tloušťka, min.	Plochý kabel / tloušťka, max.	Závit	Obj. č.	Množství	Nejm. prod. jedn.
106 FL 29 14 40	37 mm	40 mm	11 mm	14 mm	Pg 29	2012774	Kus	15 Kus
106 FL 21 8 33	30 mm	33 mm	6 mm	8 mm	Pg 21	2012782	Kus	25 Kus
106 FL 21 9 39	36 mm	39 mm	7 mm	9 mm	Pg 21	2012804	Kus	25 Kus
106 FL 21 9 22	19 mm	22 mm	7 mm	9 mm	Pg 21	2012820	Kus	25 Kus
106 FL 21 10 29	26 mm	29 mm	8 mm	10 mm	Pg 21	2012839	Kus	25 Kus
106 FL 21 12 35	31 mm	35 mm	9 mm	12 mm	Pg 21	2012847	Kus	25 Kus
106 FL 21 6 30	27 mm	30 mm	4 mm	6 mm	Pg 21	2012855	Kus	25 Kus
106 FL 21 10 31	28,5 mm	31,5 mm	8,5 mm	10,5 mm	Pg 21	2012871	Kus	25 Kus
106 FL 21 14 40	37 mm	40 mm	11 mm	14 mm	Pg 21	2012928	Kus	25 Kus
