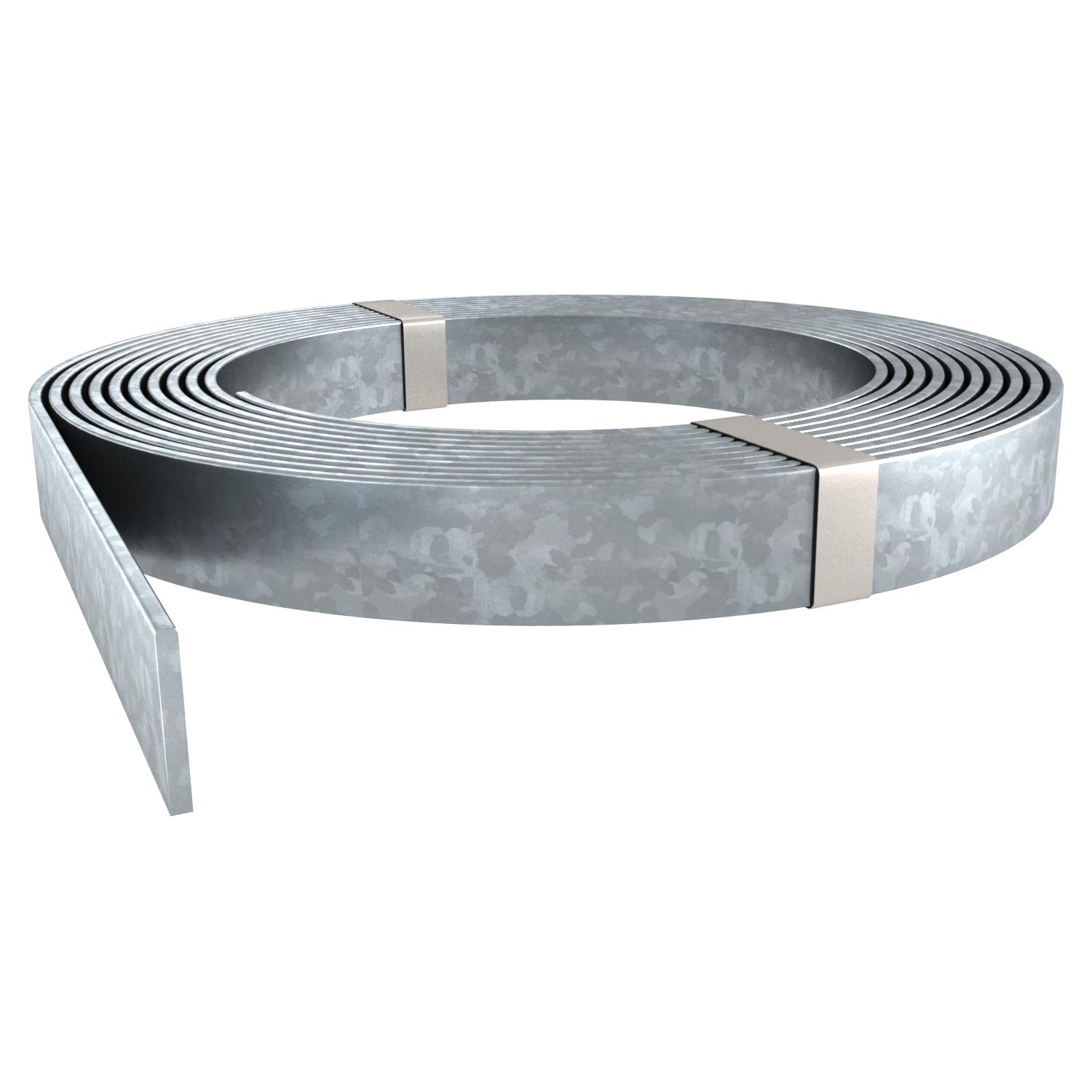

Plochý vodič ocelový zinkovaný k uložení do země
Obj. č. 5019345 | EAN 4012195680475
- Popis výrobku
-
Popis výrobku• Lze použít jako svod a uzemňovací vedení podle EN 62561-2 (VDE 0185-561-2)
• Odpovídá požadavkům normy IEC 62305 (VDE 0185-305)
• Zinková vrstva: ≥ 500 g/m² (střední hodnota cca 70 µm)
• Pro ochranu před bleskem, uzemňovací systémy a kruhové vyrovnání potenciálů
-
- Technické údaje
-
Technické údaje

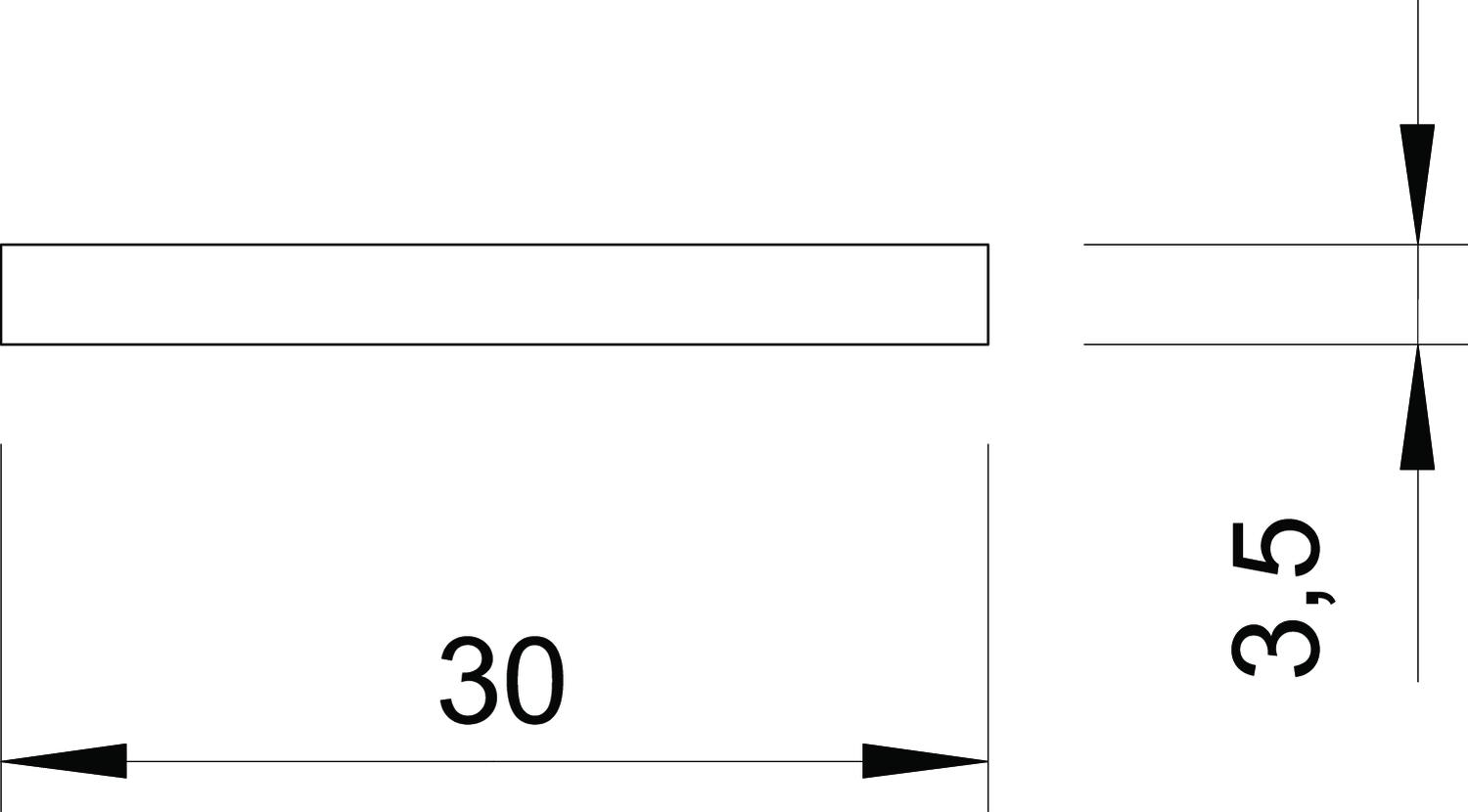

Length tolerance ± 5 % Materiál Ocel Normální kroužek (cca kg) 25 Normální kroužek (cca m) 30 Povrch žárově zinkováno ponorem průřez 105 mm² Rozměr 30x3,5mm Rozměr H 3,5 mm Rozměr B 30 mm Šířka 30 mm Výška 3,5 mm - Všechny typy
-
Montážní příslušenství
Výrobky Typ Obj. č. Množství Nejm. prod. jedn.
Křížová spojka s vložkou pro Rd 8–10 mm, FT
252 8-10 FT 5312310 25 Kus

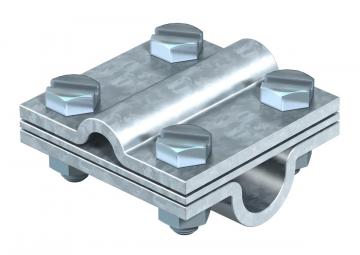

Křížová spojka s vložkou pro Rd 8–10 × Rd 16 FT
252 8-10X16 FT 5312345 25 Kus

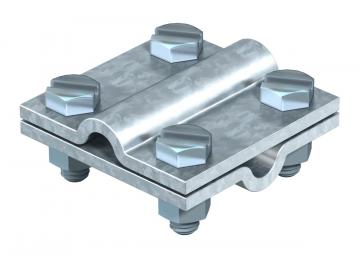

Křížová svorka Ø 8–10 mm
253 8X8 5312604 25 Kus

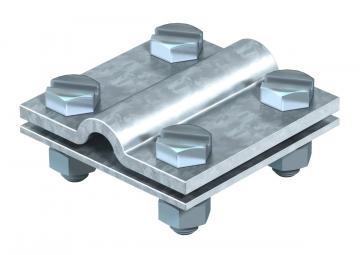

Křížová spojka pro kruhové a ploché vodiče, FT
252 8-10XFL30 FT 5312655 25 Kus
Křížová svorka pro Rd 8–10 × Rd 16
253 10X16 5312809 25 Kus

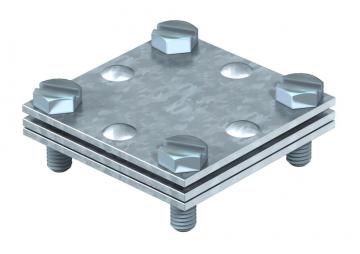

Křížová svorka pro ploché vodiče s vložkou
255 30 5314518 20 Kus

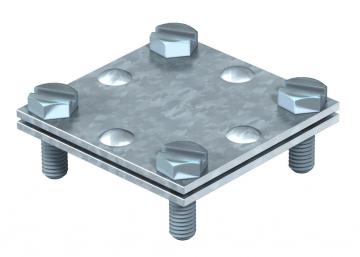

Křížová svorka pro ploché vodiče
255 A-FL30 FT 5314534 20 Kus

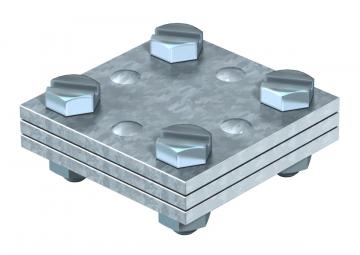

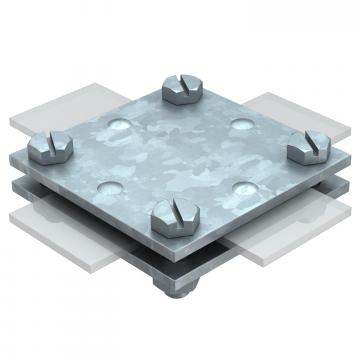

Křížová svorka DIN pro ploché vodiče s vložkou
256 DIN 30 FT 5314615 10 Kus
Křížová svorka DIN pro ploché vodiče
256 A-DIN 30 FT 5314658 10 Kus
Uzemňovací bod s osou a dvojitým závitem FT
205 DG L180 FT 5420024 10 Kus
Těsnicí manžeta pro ploché vodiče
DW FL30x3,5 2360043 1 Kus
Distanční držák
1811 5014018 25 Kus
Distanční držák
1811 L 5014026 25 Kus
Dilatační pásek pro základová zemnicí zařízení
1807 DB 5016160 1 Kus
Ochranný kryt pro vývody, reflexní
ProtectionBall 5018014 25 Kus - Ke stažení
-
Datový list 5052 DIN 30X3.5 / 5019345 , 0.16MB , pdfEU prohlášení o shodě 5052 DIN 30X3.5 / 5019345 , 0.06MB , pdfREACH Prohlášení o shodě 5052 DIN 30X3.5 / 5019345 , 0.12MB , pdfRoHS Prohlášení o shodě 5052 DIN 30X3.5 / 5019345 , 0.12MB , pdf
