Podložka A4 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Podložka A4

Obj. č. 3402322 | EAN 4012195618089

Obj. č. / Typ

Rozměr d min.

Rozměr d

Rozměr h

Závit

Popis výrobku

Popis výrobku

Podložka podle DIN 125 tvar A pro univerzální použití.

Technické údaje

Technické údaje

Děrované provedení	Kruhová
Materiál	Nerez ocel
Povrch	Holé, dodatečně ošetřeno
Průměr	20 mm
Průměr otvoru	10,5 mm
Rozměr	M10
Rozměr d min.	20 mm

Rozměr h	2 mm
Rozměr d	10,5 mm
Tloušťka materiálu	2 mm
Tvar fazety	Ne
Vnější průměr	20 mm
Vnitřní průměr	10,5 mm
Závit	M10

Všechny typy

Všechny typy

Typ	Rozměr d min.	Rozměr d	Rozměr h	Závit	Obj. č.	Množství	Nejm. prod. jedn.
WS M6 D12 A4	12 mm	6,4 mm	1,6 mm	M6	3402306	Kus	100 Kus
WS M8 D16 A4	16 mm	8,4 mm	1,6 mm	M8	3402314	Kus	100 Kus
WS M10 D20 A4	20 mm	10,5 mm	2 mm	M10	3402322	Kus	100 Kus
WS M12 D24 A4	24 mm	13 mm	2,5 mm	M12	3402345	Kus	100 Kus

Ke stažení

Datový list WS M10 D20 A4 / 3402322 , 0.16MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU prohlášení o shodě WS M10 D20 A4 / 3402322 , 0.06MB , pdf

Stáhnout

Výrobková grafika WS M10 D20 A4 / 3402322, 14.98 kB, jpg

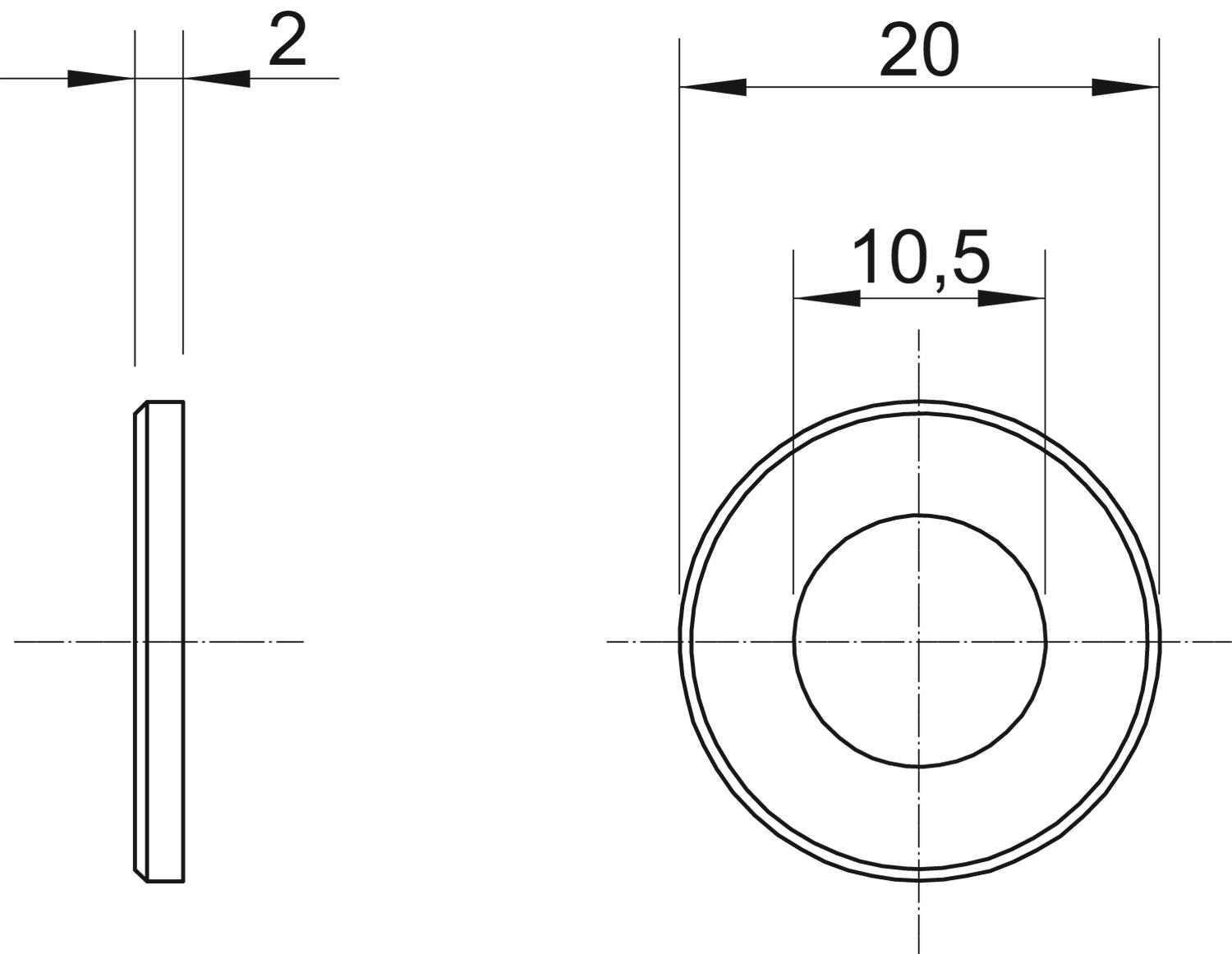

Rozměrový výkres WS M10 D20 A4 / 3402322, 61.83 kB, jpg

WS M10 D20 A4 / 3402322
