Podložka ISO 7093 28 | | 6,5 | 2,5 | M6

morepic-1

morepic-2

Podložka ISO 7093

Obj. č. 3402207 | EAN 4012195300311

Obj. č. / Typ

Rozměr d min.	28 mm

Rozměr d

Rozměr h	2,5 mm

Závit

Popis výrobku

Popis výrobku

Podložka s velkým vnějším průměrem pro univerzální použití.

Technické údaje

Technické údaje

Děrované provedení	Kruhová
Materiál	Ocel
Povrch	Galvanicky pozinkováno
Rozměr	M6
Rozměr d min.	28 mm
Rozměr h	2,5 mm

Rozměr d	6,5 mm
Tloušťka materiálu	2,5 mm
Tloušťka plechu	0,1 in
Tvar fazety	Ne
Závit	M6

Všechny typy

Všechny typy

Typ	Rozměr d min.	Rozměr d	Rozměr h	Závit	Obj. č.	Množství	Nejm. prod. jedn.
WS M6 D28 G	28 mm	6,5 mm	2,5 mm	M6	3402207	Kus	100 Kus
WS M8 D28 G	28 mm	8,5 mm	2,5 mm	M8	3402215	Kus	100 Kus
WS M10 D28 G	28 mm	11 mm	2,5 mm	M10	3402223	Kus	100 Kus

Ke stažení

Datový list WS M6 D28 G / 3402207 , 0.13MB , pdf

Příručka Požární ochrana v elektrotechnice – příručka požárně bezpečné instalace budovy , 2.10MB , pdf

Brožura Zwischendeckeninstallationen , 2.70MB , pdf

Katalog Fastening materials , 19.78MB , pdf

EU prohlášení o shodě WS M6 D28 G / 3402207 , 0.06MB , pdf

Stáhnout

REACH Prohlášení o shodě WS M6 D28 G / 3402207 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě WS M6 D28 G / 3402207 , 0.12MB , pdf

Stáhnout

Výrobková grafika WS M6 D28 G / 3402207, 12.59 kB, jpg

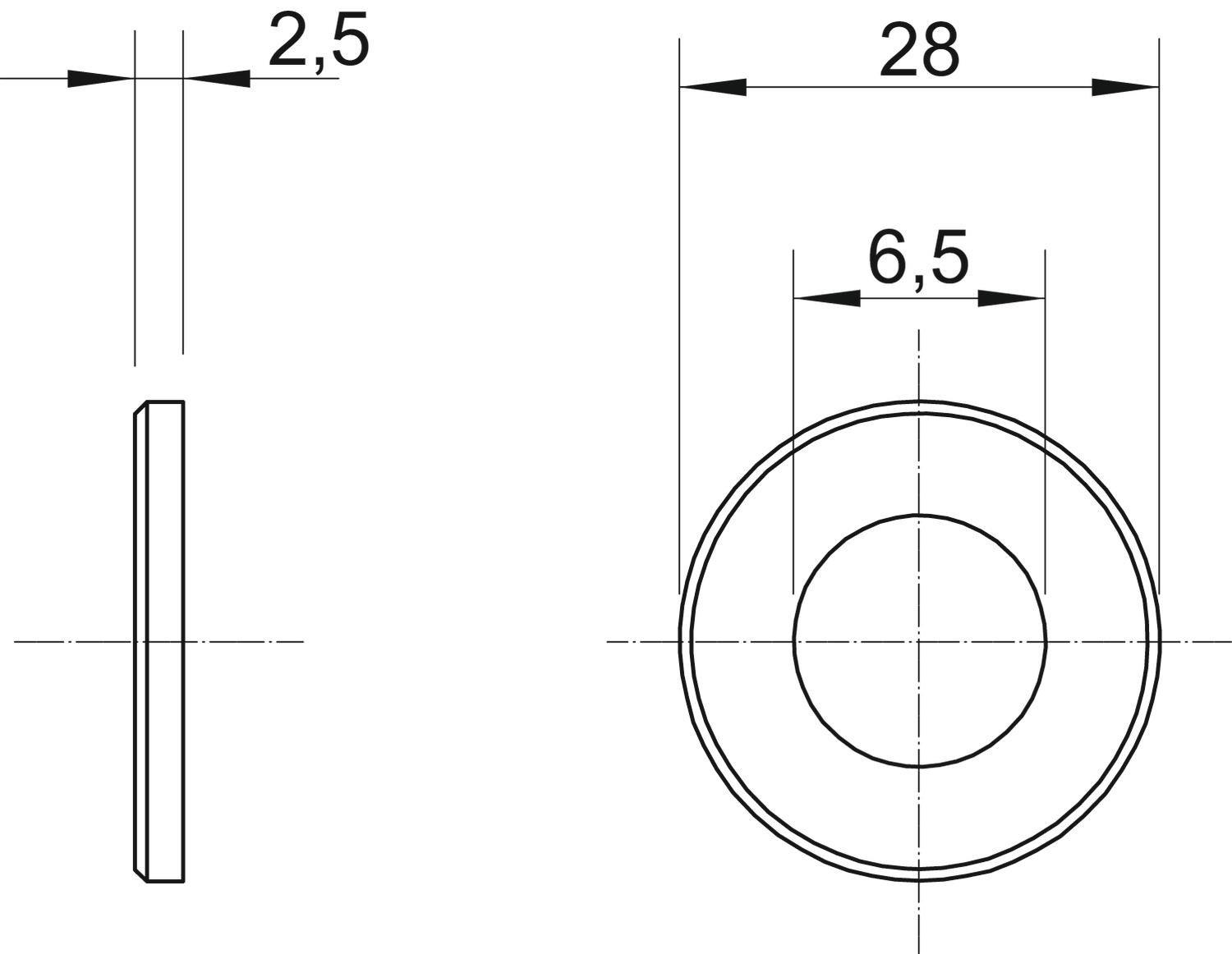

Rozměrový výkres WS M6 D28 G / 3402207, 62.77 kB, jpg

WS M6 D28 G / 3402207

3402207_KSTP1.stp, 9.09 kB
