Podpěra pro vysoká zatížení DSSL 32 | 75 | 110

morepic-1

morepic-2

Podpěra pro vysoká zatížení DSSL

Obj. č. 7410581 | EAN 4012196540914

Obj. č. / Typ

Šířka	32 mm

Výška mazaniny, min.

Výška mazaniny, max.

Popis výrobku

Popis výrobku

Podpěry pro vysoká zatížení zesilují rohové části podlahové krabice typu UZD-3 při zvýšených požadavcích na zatížení.

Technické údaje

Rozměry

Délka	155 mm
Materiál	Ocel
Povrch	pásově zinkováno
Provedení pro vysoká zatížení	Ano
Rozměr	75/110

Šířka	32 mm
Výška	67 mm
Výška mazaniny, max.	110 mm
Výška mazaniny, min.	75 mm

Všechny typy

Všechny typy

Typ	Šířka	Výška mazaniny, min.	Výška mazaniny, max.	Obj. č.	Množství	Nejm. prod. jedn.
DSSL2 75	32 mm	75 mm	110 mm	7410581	B. j.	1 B. j.
DSSL2 105	32 mm	105 mm	140 mm	7410583	B. j.	1 B. j.
DSSL2 135	32 mm	135 mm	170 mm	7410585	B. j.	1 B. j.
DSSL2 165	32 mm	165 mm	200 mm	7410587	B. j.	1 B. j.
DSSL2 195	32 mm	195 mm	230 mm	7410589	B. j.	1 B. j.

Ke stažení

Datový list DSSL2 75 / 7410581 , 0.22MB , pdf

Katalog Podlahové instalační systémy a podlahové aplikace , 42.28MB , pdf

EU prohlášení o shodě DSSL2 75 / 7410581 , 0.17MB , pdf

UK - Prohlášení shody DSSL2 75 / 7410581 , 0.14MB , pdf

Stáhnout

REACH Prohlášení o shodě DSSL2 75 / 7410581 , 0.12MB , pdf

Stáhnout

RoHS Prohlášení o shodě DSSL2 75 / 7410581 , 0.12MB , pdf

Stáhnout

Schvalovací značka Souhlas s použitím značky VDE pro kazety pro vysoká zatížení , 0.12MB , pdf

Stáhnout

Návod k montáži Schwerlastsystem , 6.72MB , pdf

Návod k montáži Schwerlastkassetten Stützen , 3.28MB , pdf

Stáhnout

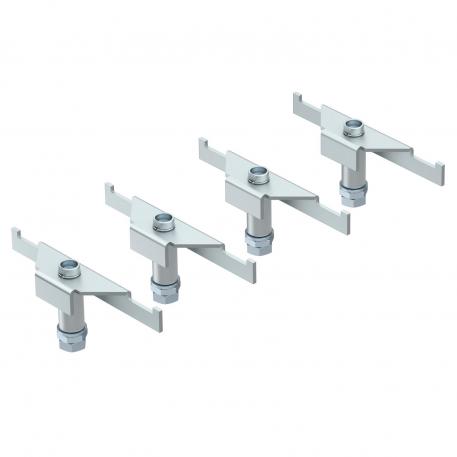

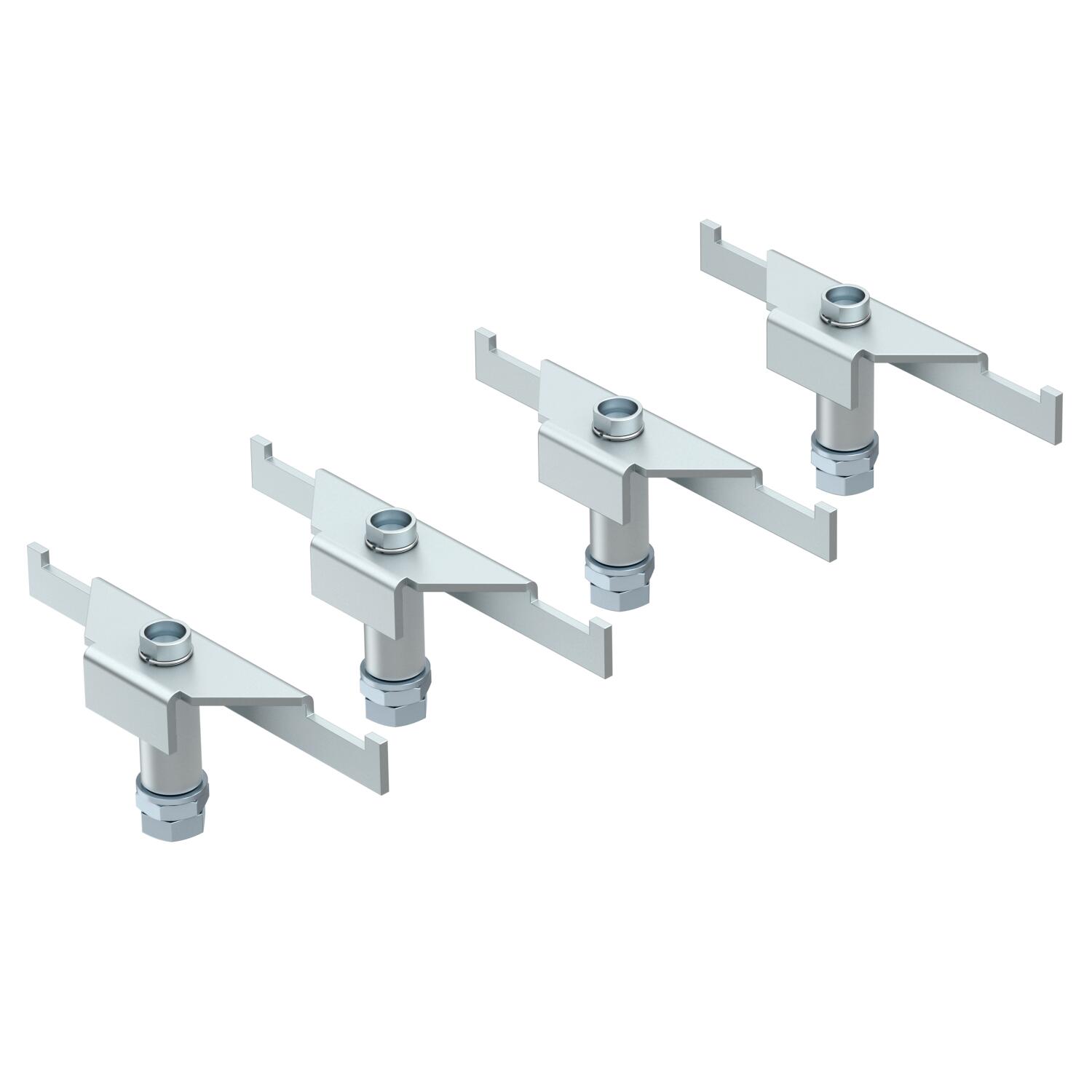

Výrobková grafika DSSL2 75 / 7410581, 48.58 kB, jpg

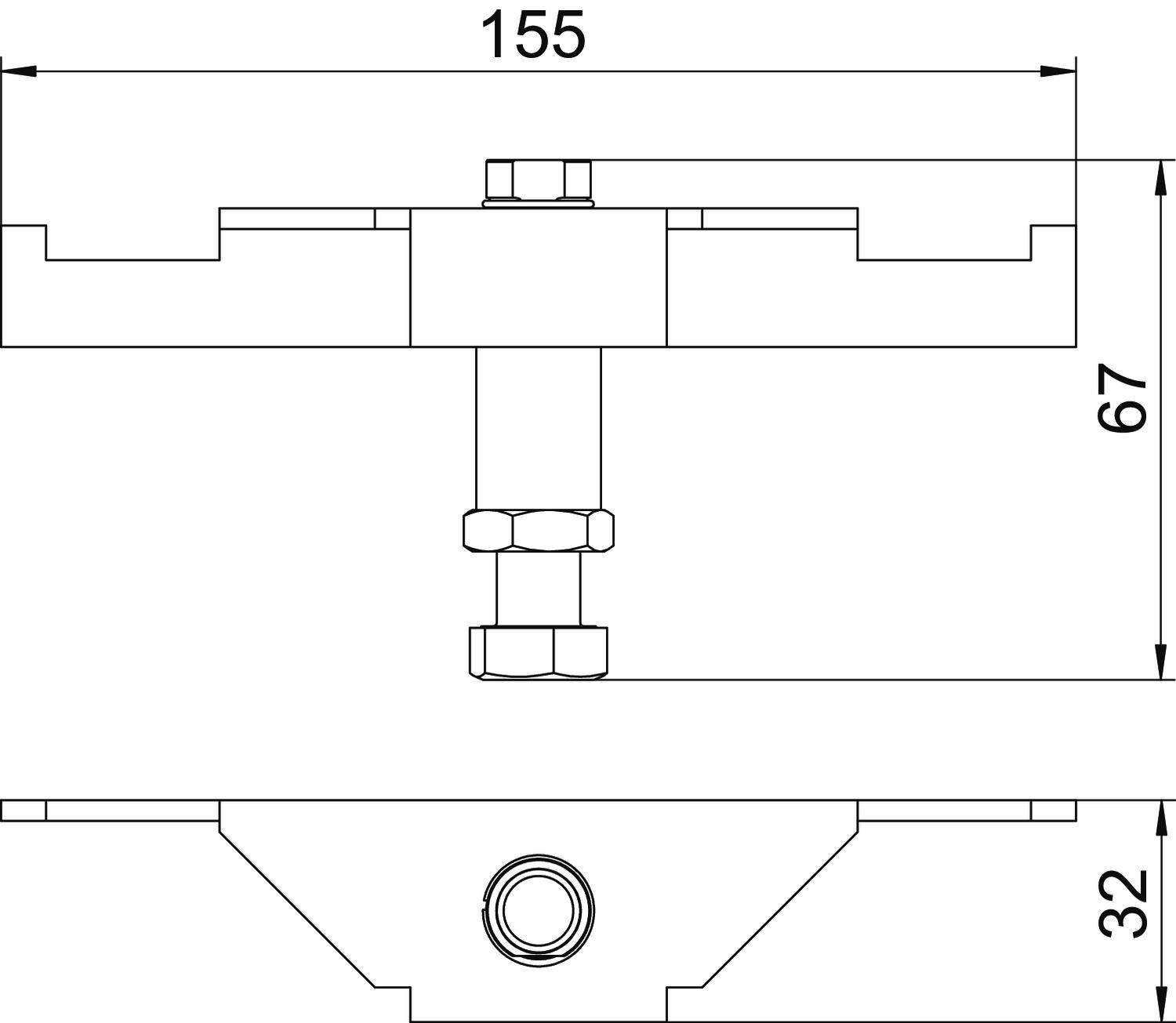

Rozměrový výkres DSSL2 75 / 7410581, 57.83 kB, jpg

Pro tento výrobek nejsou k dispozici žádné popisné texty
